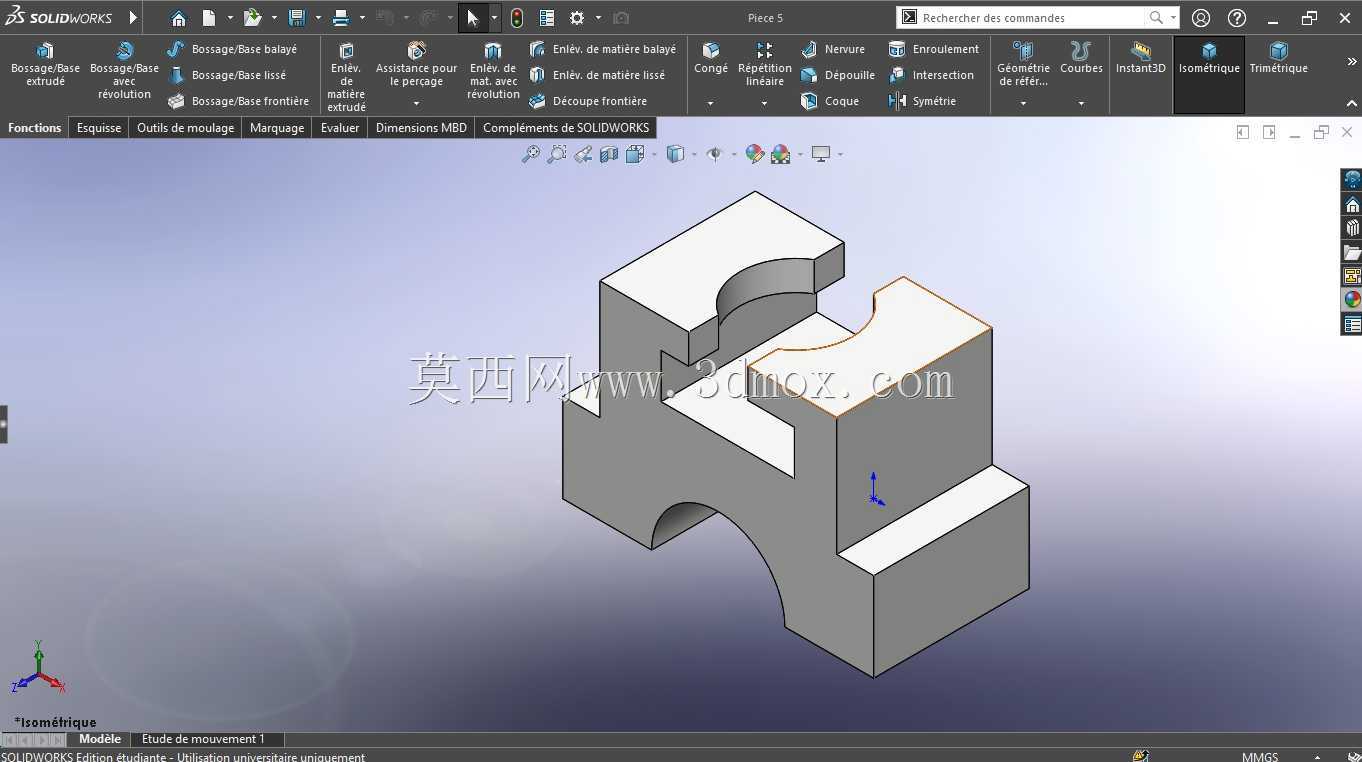

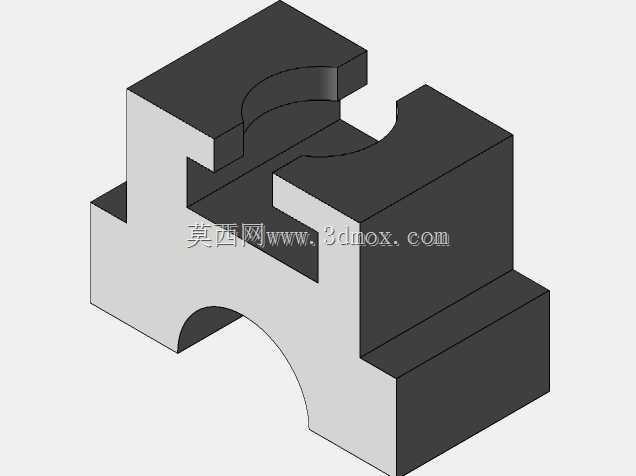

在自动化生产线的工件定位工位、工装夹具的承托单元以及小型检测设备的安装基座场景里,这类带弧形槽与半圆缺口的块状构件是很常见的结构件,日常做设备改造、夹具设计的时候经常会用到类似的结构。从实际使用的角度看,这个构件的核心作用是给配套的轴类、杆类零件提供侧向定位与垂直方向的承托,底部的大尺寸半圆开口是为了避让贯穿安装面的圆形杆件或者管线,避免装配时出现结构干涉,同时也能在不额外增加安装空间的前提下,让构件可以跨装在圆形基准件上,提升安装布局的紧凑性。顶部的两个弧形槽,一个是半开放的半圆凹槽,另一个是带直边过渡的U型缺口,分别对应两种不同直径的定位销或者杆件的卡装需求,不需要额外加装紧固件就能实现快速的径向定位,
在需要频繁更换工装的快换夹具场景里,这种结构能大幅减少装夹调校的时间。设计这类构件的时候,首先要确认的是安装基准面的平面度要求,整个构件的底部安装面、顶部的两个槽位的定位面都需要做铣削加工,保证和安装基板的贴合度,避免装配后出现倾斜导致定位精度偏差。结构上采用的是等壁厚的块状设计,主体的壁厚保持均匀,一方面是为了减少加工时的材料去除量,降低加工成本,另一方面均匀的壁厚也能避免热处理或者长期受力后出现不均匀的形变,保证长期使用的精度稳定性。在尺寸边界的考量上,构件的整体长宽高比例控制在2:1.5:1左右,底部的半圆开口的圆心和构件的纵向中心面重合,保证安装时的受力对称,不会出现单侧受力偏载的情况;
顶部的两个槽位的中心距需要和配套的两个定位杆件的中心距严格匹配,公差控制在±0.02mm以内,才能保证卡装后没有旷量。侧面的垂直立面是作为侧向定位的基准面,在装配时可以靠紧相邻的挡块,实现X方向的位置固定,不需要额外设计侧向的顶紧结构,简化整体夹具的结构。实际建模的时候,要注意各个弧形面和直边面的过渡位置做微小的倒角处理,避免加工后出现锐边割手的问题,同时也能减少应力集中,在承受冲击载荷的时候不会在转角位置出现开裂。这类构件一般选用45号钢作为毛坯材料,加工后做发黑处理提升防锈能力,如果是用在有腐蚀性的工况环境里,也可以换成不锈钢材质,对应的建模时不需要修改结构尺寸,只需要调整材料的密度参数做重量校核即可。在装配关系上,
这个构件通常是通过底部的两个沉头孔固定在安装基板上,沉头孔的位置要避开底部半圆开口的区域,保证螺栓锁紧的时候有足够的实体材料支撑,不会出现锁紧力不足的问题。另外在做结构校验的时候,要重点核算顶部槽位在承受垂直方向载荷时的剪切强度,因为槽位的开口位置是整个构件的受力薄弱点,需要根据实际承载的重量调整槽边的壁厚,避免受力后出现断裂变形。很多新手在设计这类定位块的时候,容易忽略槽位的导入倒角,导致杆件卡装的时候很难对准,实际设计时在每个槽的开口位置做1×45度的倒角,就能大幅提升装配的顺畅度,同时也能在杆件插入的时候起到导向作用。还有底部的半圆开口的直径要比配套避让的杆件直径大0.5-1mm,留出足够的安装间隙,避免因为加工误差导致构件无法顺利跨装到杆件上,这个间隙量不能太大,否则会导致构件安装后出现晃动,影响定位精度。
