自行车座管锁紧夹环结构设计

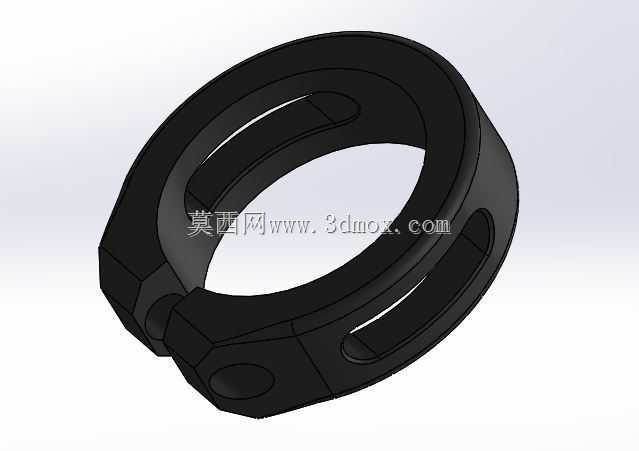

　　这款夹环是自行车车架与座管连接部位的核心锁紧构件，日常骑行场景中，无论是城市通勤代步、山地越野颠簸路段还是公路车高速巡航工况，都需要依靠该部件实现座管与车架立管的可靠固定，避免座管出现下滑、转动偏移的问题，直接关系到骑行过程中骑乘姿态的稳定性与骑行安全。从实际使用需求出发，该夹环采用开口式C型环结构设计，整体为环形套状结构，内孔尺寸匹配对应规格的自行车座管外径，安装时直接套入车架立管上端的座管安装位，通过侧方的锁紧螺栓收紧开口处的间隙，利用环形结构收缩产生的抱紧力箍紧座管外壁，实现无相对滑动的固定效果。夹环本体采用高强度铝合金材质加工，表面做硬质阳极氧化处理，既能够降低整体重量，满足自行车轻量化的设计需求，又可以保证结构强度，

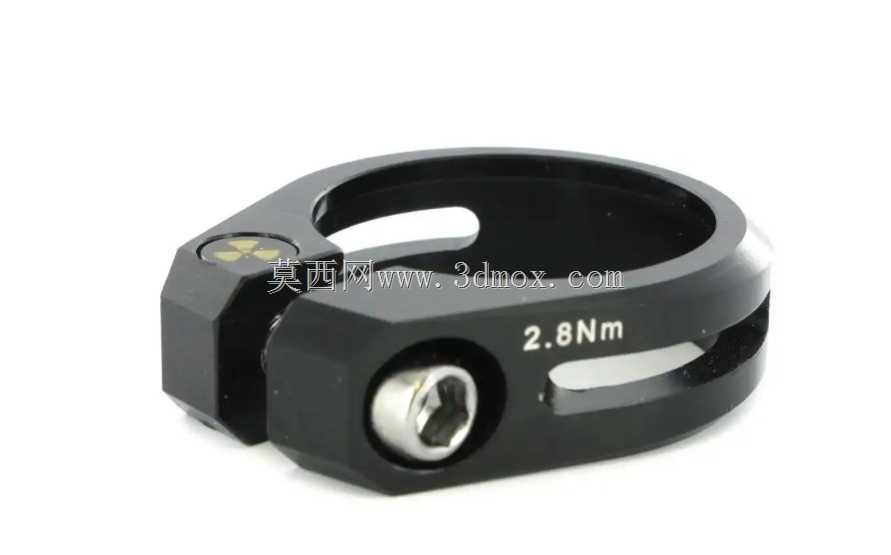

　　在反复锁紧、松开的操作过程中不会出现开裂、塑性变形的问题，同时硬质氧化层具备优秀的耐磨、抗腐蚀性能，能够适应雨天骑行、泥水飞溅等复杂户外使用环境，长期使用也不会出现锈蚀、表面剥落的情况。夹环侧面明确标注了2.8Nm的推荐锁紧扭矩，这个参数是结合螺栓强度、夹环本体形变极限以及座管（尤其是碳纤维材质座管）的承压能力综合确定的，安装时使用扭矩扳手按照该数值锁紧，既可以保证足够的抱紧力避免座管滑移，又能够防止锁紧力过大造成夹环断裂、座管被夹裂的问题，对安装操作具备明确的指导意义。夹环的开口位置做了加厚处理，螺栓安装位设计为嵌入式的六角螺母槽，锁紧时螺母不会跟转，操作更加便捷，螺栓采用内六角圆柱头螺钉，通用规格方便后期维护更换。

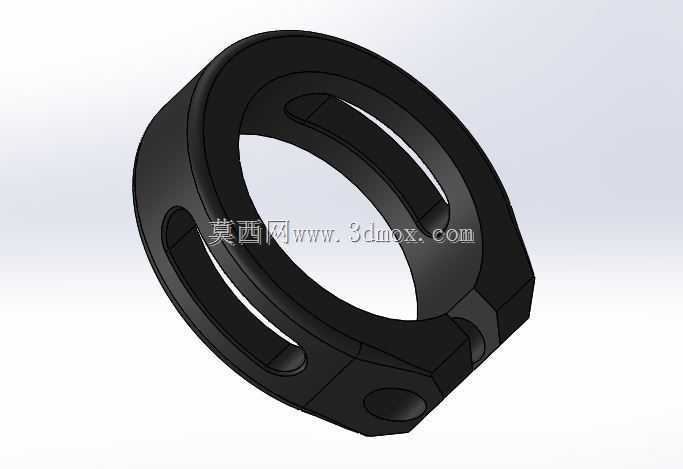

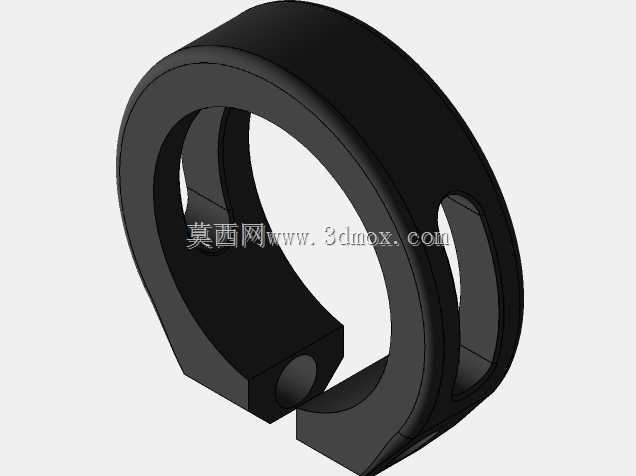

　　夹环的外轮廓做了多面切削的造型处理，并非完全的圆形结构，一方面能够去除多余材料进一步减重，另一方面棱角位置可以起到防滑作用，安装调整时方便手持对位，同时棱角处做了圆角过渡处理，不会产生尖锐边角划伤骑行者或者线管。从安装边界来看，夹环的轴向宽度控制在合理范围，不会占用过多立管上端的安装空间，适配绝大多数标准规格的自行车车架立管，内孔的加工精度控制在较高公差范围内，与座管外壁的配合间隙均匀，锁紧时受力均匀，不会出现局部应力集中压伤座管表面的问题。在结构设计过程中，需要重点核算C型环开口处的形变范围，保证螺栓完全收紧时，环形内孔的收缩量能够匹配座管外径的公差范围，同时要校核螺栓锁紧时夹环薄弱位置的应力分布，避免应力集中导致的结构失效，

　　另外夹环与车架立管上端的接触面要做贴合度设计，保证安装后夹环端面与立管端面平行，锁紧时受力方向与座管轴向垂直，避免出现侧向分力导致座管锁紧不正的问题。实际使用中，该夹环除了应用在自行车座管锁紧场景外，同结构原理的锁紧夹环也可以应用在其他需要环形抱紧固定的管材连接场景，比如折叠车的车把立管锁紧、运动器材的管件调节位置固定等，只需要调整内孔尺寸、螺栓规格以及锁紧扭矩参数即可适配不同的使用需求。
