工业储料卸料用立式漏斗结构设计

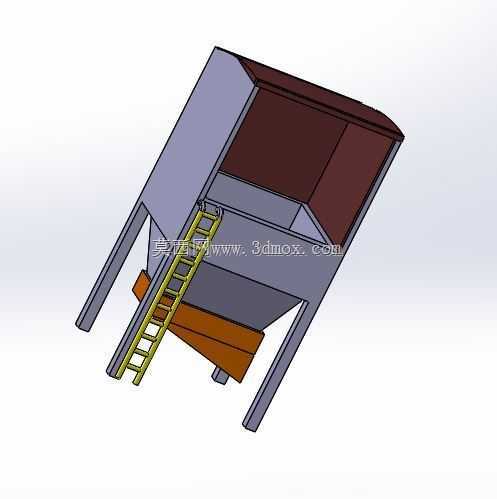

　　在散状物料处理的工业场景中，这类立式漏斗是衔接上游储料、下游输送环节的核心中转结构，常见于粮食加工、建材生产、矿石分选、化工原料输送等生产线，承担物料暂存、均匀给料、防堵导流的作用，避免上游来料不均导致下游输送设备过载或者断料。从结构组成来看，该漏斗采用上部方形储料腔、下部锥形导流段的组合构型，方形腔体能够最大化利用厂区的安装平面空间，相比同容积的圆形料仓，方形结构在并排布置多组料斗时不存在空间间隙，更适合车间内多料线并行的布局需求；下部的锥形段采用大倾角斜壁设计，斜壁角度设置大于常见散料的安息角，针对流动性一般的粉状、颗粒状物料，能够依靠物料自重实现顺畅滑落，避免物料在仓壁粘附架桥，减少人工清堵的作业频次。

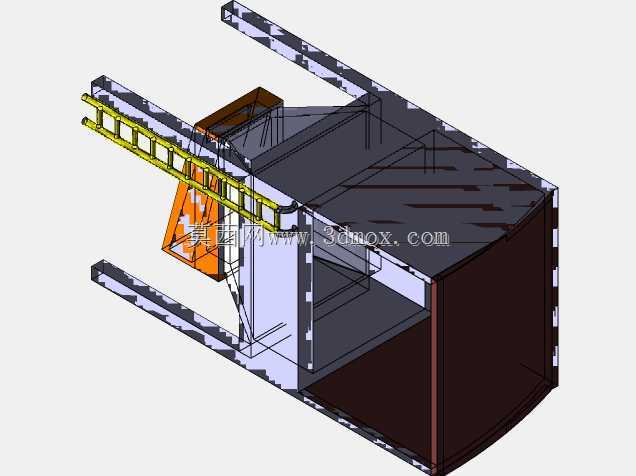

　　支撑结构采用四条型钢支腿沿料仓四角布置，支腿向外倾斜一定角度，扩大整体支撑的跨距，降低料仓满载时的重心高度，提升设备运行的抗倾覆稳定性，支腿与上部仓体采用焊接连接，节点位置可根据实际载荷需求增设加强筋板，适配不同物料密度下的承重要求。仓体侧面设置的直爬梯采用等间距踏步设计，爬梯与仓壁预留足够的操作空间，方便运维人员定期进入仓内检查衬板磨损情况、清理残留结块物料，爬梯上端延伸至仓顶操作平台位置，满足日常巡检的通行需求。

　　设计过程中首先需要明确处理物料的物理特性，包括物料堆积密度、安息角、含水率、磨琢性这些核心参数，以此确定仓体的有效容积、锥段倾角、内壁耐磨处理方式：如果处理磨琢性较强的矿石类物料，锥段内壁需要额外铺设耐磨衬板，延长料仓的使用寿命；如果处理含水率较高的易粘结物料，可在锥段外壁加装振动器或者空气炮安装位，通过外力辅助破除物料架桥。安装边界方面，这类料斗的上部进料口通常对接上游的来料皮带机或者卸料小车，需要根据来料设备的卸料轨迹确定进料口的开口尺寸，避免物料抛洒到仓外；下部的出料口需要匹配下游的给料设备，比如振动给料机、螺旋输送机的进料接口尺寸，保证出料流量与下游设备的处理能力匹配，避免出现溢料或者供料不足的问题。

　　仓体的顶板采用半封闭设计，预留进料口和除尘接口位置，在处理粉状物料时可对接除尘系统，控制投料过程中的粉尘外溢，满足车间的职业健康环保要求。整体结构采用碳钢焊接成型，出厂前需要做焊缝煤油渗透检测，避免仓体出现漏料问题，支腿底部需要与地面的预埋钢板做螺栓固定或者二次灌浆，保证满载状态下的结构稳定性，避免物料卸料时的振动导致设备移位。在实际选型应用中，还需要根据厂区的空间高度限制调整锥段的长度和支腿的高度，保证出料口距离地面的高度满足下游输送设备的安装空间要求，同时预留足够的设备检修空间。
