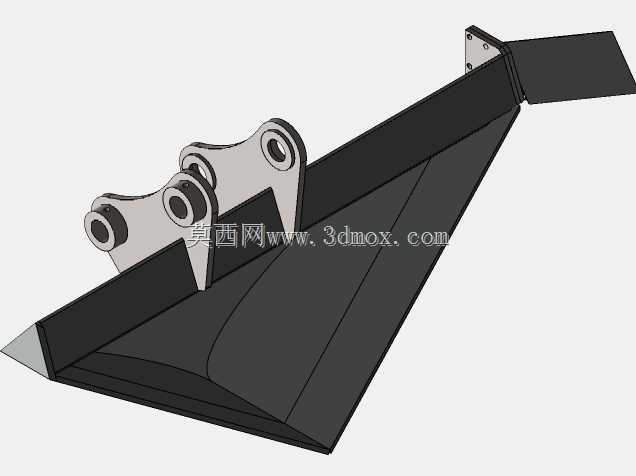

带铰接安装座的V形导料接料构件

　　该V形构件多用于散料分选、动态称重、物料分拣类设备的进料端衔接位置，作为物料滑落导向与暂存接料的承载结构，常见于光电检测、重量分选配套的物料输送链路中，承接上游输送线落下的颗粒状、小块状物料，通过V形斜面的导向作用让物料沿既定轨迹滑落至下游检测或输送工位，避免物料散落、轨迹偏移影响检测精度与输送效率。从结构设计来看，整体采用薄壁钣金折弯拼焊成型，V形槽的两个侧壁夹角经过物料滑落动力学校核，夹角过小容易出现物料卡滞堆积，夹角过大则会导致物料滑落速度过快冲出接料范围，槽体内壁做顺滑过渡处理，没有突出的焊缝或拼接台阶，减少物料滑落过程中的剐蹭阻力，针对有磨损工况的使用场景，可在槽体内壁贴附耐磨衬板，衬板通过沉头螺钉固定，

　　更换时无需拆解整个构件即可完成维护。构件上端设置的双铰接安装座是整个结构的安装基准，两个安装座的同轴销孔做了铰孔加工处理，保证铰接轴穿装后无卡滞，铰接结构的设计让该V形构件可绕铰接轴调整倾斜角度，适配不同滑落速度要求的物料工况，调整到位后可通过侧边的锁紧螺栓固定角度，无需改动上下游设备的安装位置即可完成工况适配。构件末端延伸出的铰接翻板可作为挡料或导料延伸结构，翻板与V形槽主体同样采用铰接连接，可根据下游工位的进料口宽度调整翻板的开合角度，收拢时可缩小出料宽度适配窄进料口，展开时可拓宽导料范围避免物料撒漏。从安装边界来看，铰接安装座的孔位间距、销孔直径均按照常规工业输送设备的安装接口尺寸设计，可直接适配多数分选设备的机架安装位，

　　无需额外加工转接板；V形槽的整体宽度覆盖常规小颗粒物料分选的进料宽度范围，槽体深度可保证单批次滑落物料不会从侧边溢出，安装时需保证铰接轴的水平度，避免V形槽出现单侧倾斜导致物料偏流，铰接转动副处需预留足够的转动间隙，防止长期运行过程中积尘卡滞影响角度调整。实际应用中，该构件可配套光电传感器、重量传感器使用，物料沿V形槽滑落过程中不会出现堆叠情况，保证每一件物料都能单独经过检测区域，避免多件物料重叠导致检测数据失真，针对易碎类物料，可在V形槽内壁贴附软性缓冲材质，降低物料滑落过程中的磕碰损伤率。结构建模过程中，对钣金折弯处的折弯半径、焊缝预留间隙都做了工艺性校核，所有折弯边的折弯半径符合常规钣金加工的工艺要求，无需特殊定制模具即可完成加工，拼焊位置的焊缝采用间断焊设计，既保证结构连接强度，又减少焊接变形对槽体平面度的影响，安装座的销孔位置与V形槽的对称度做了公差约束，避免安装后出现槽体偏斜导致的物料滑落轨迹偏移。
