传感器配套L型直角安装金属固定支架

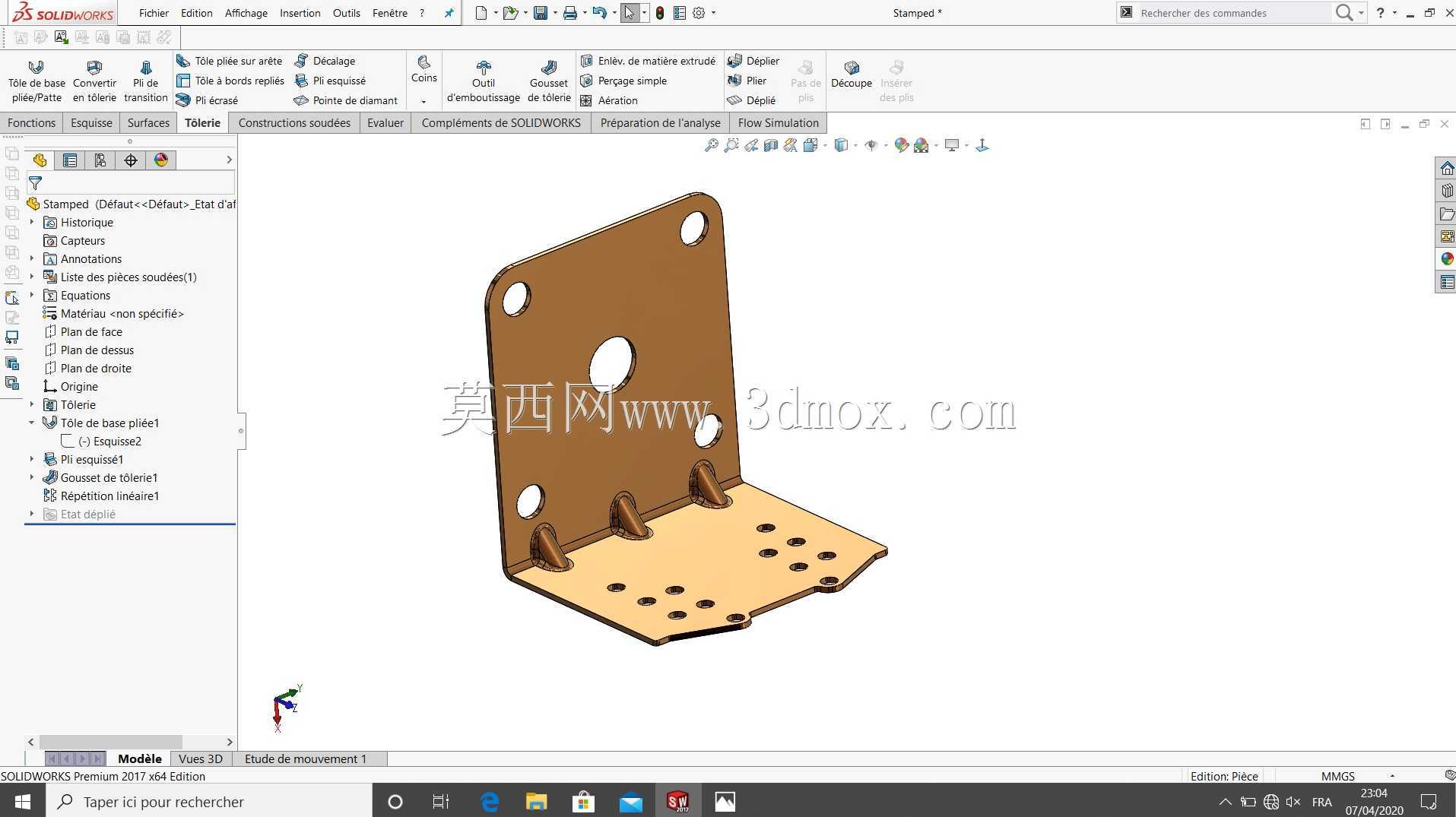

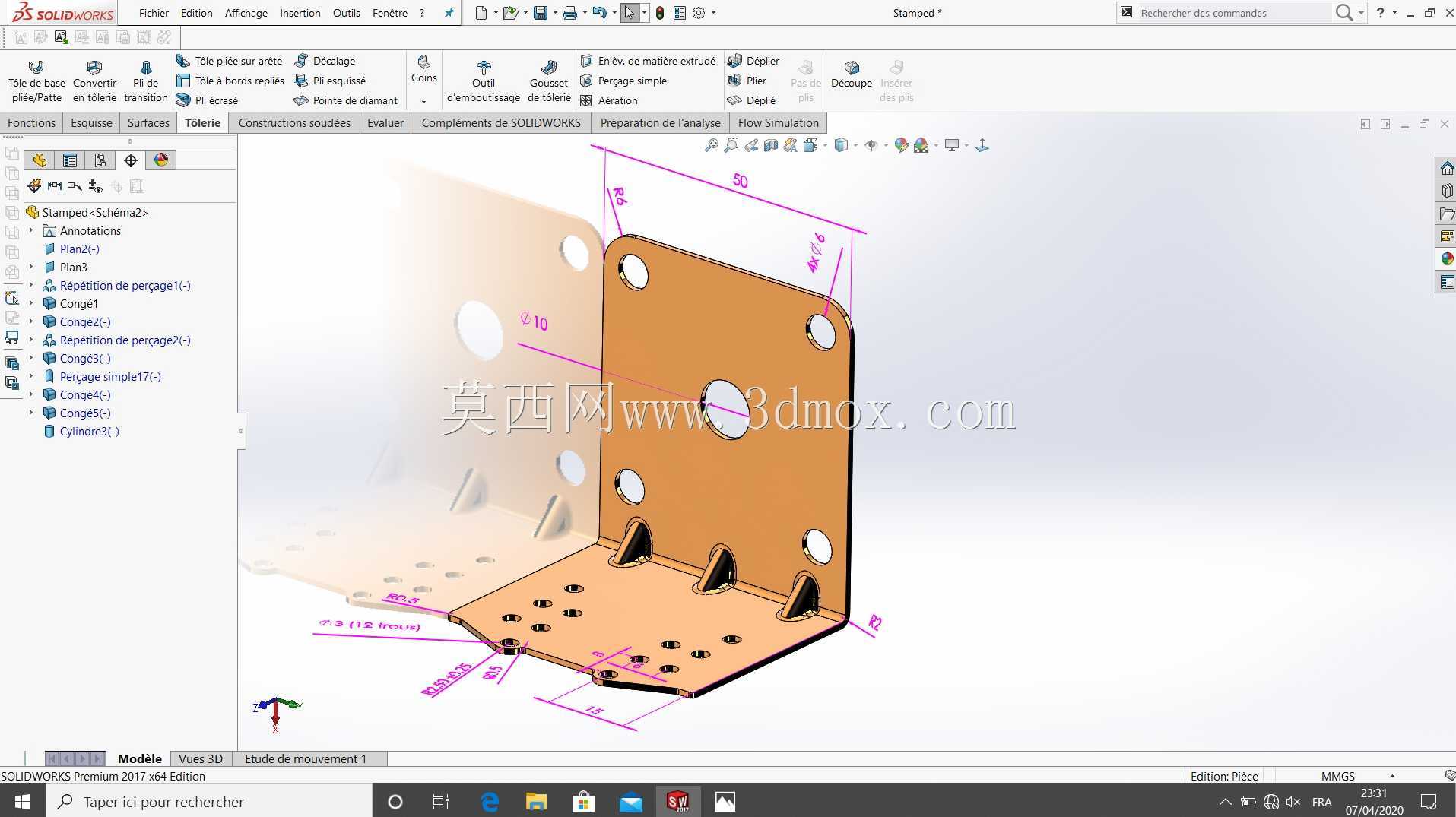

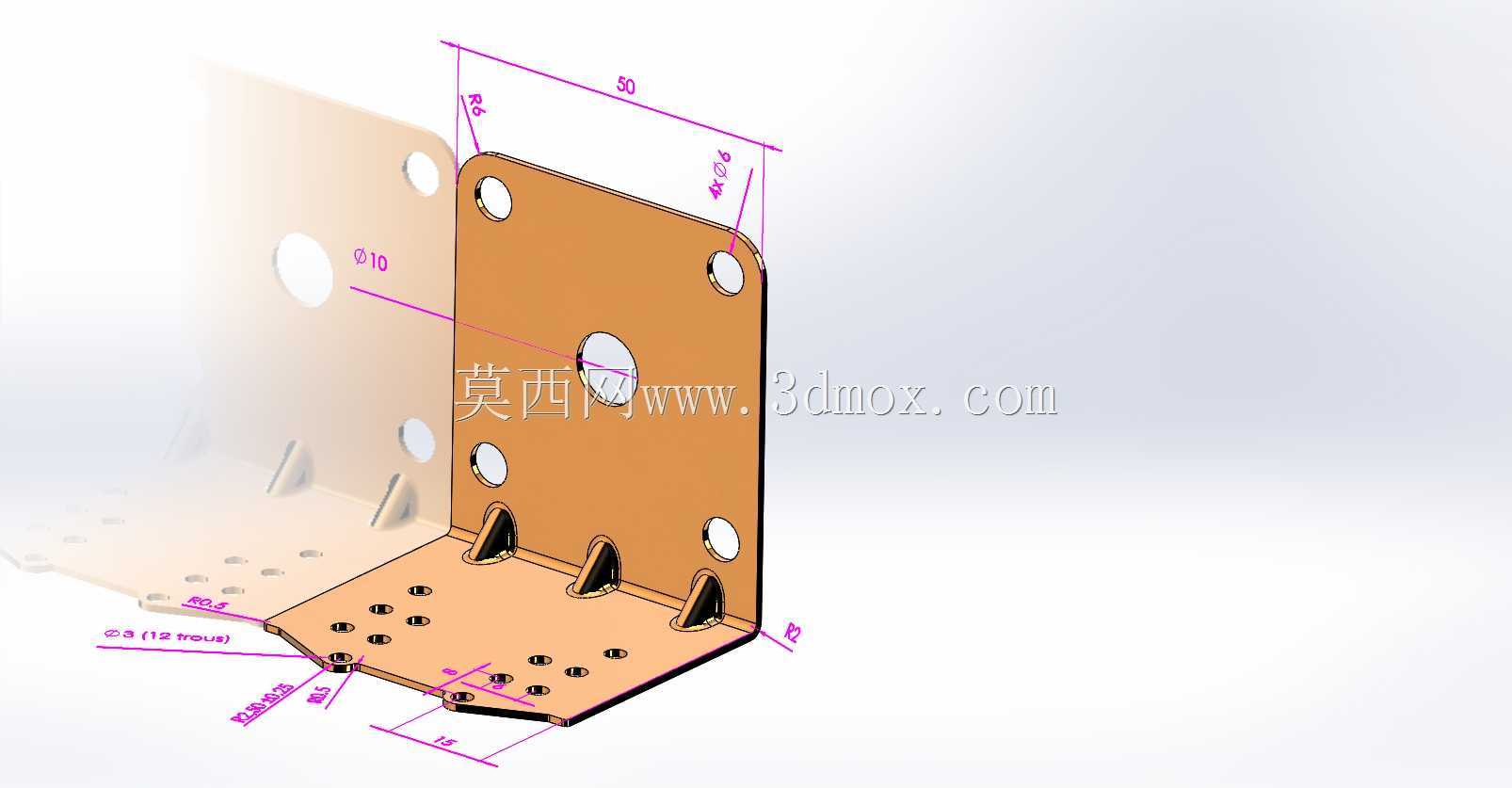

　　这款L型金属安装构件，主要用于工业现场各类光电、接近类传感元件的安装固定，在自动化生产线的工位检测段、物料输送线的到位判断点位、设备内部的位置反馈机构中都能见到这类构件的应用，它的核心作用是为传感元件提供稳定的安装基准，避免设备运行过程中的振动导致传感元件移位，进而引发检测信号失准、设备误动作等问题。从结构设计来看，构件采用垂直折弯的L型布局，竖直立面与水平底板通过折弯工艺一体成型，折弯处设置了多道三角形加强筋，这些加强筋沿折弯角均匀分布，能够有效抵消竖直方向载荷带来的折弯处形变，提升整体结构的抗扭、抗弯能力，避免长期受力后出现立面倾斜的问题。竖直立面上加工了多组不同孔径的安装孔，其中大尺寸圆孔用于传感检测头的穿装定位，

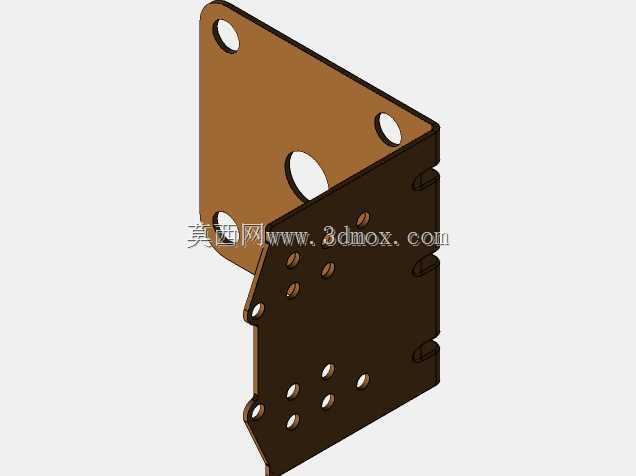

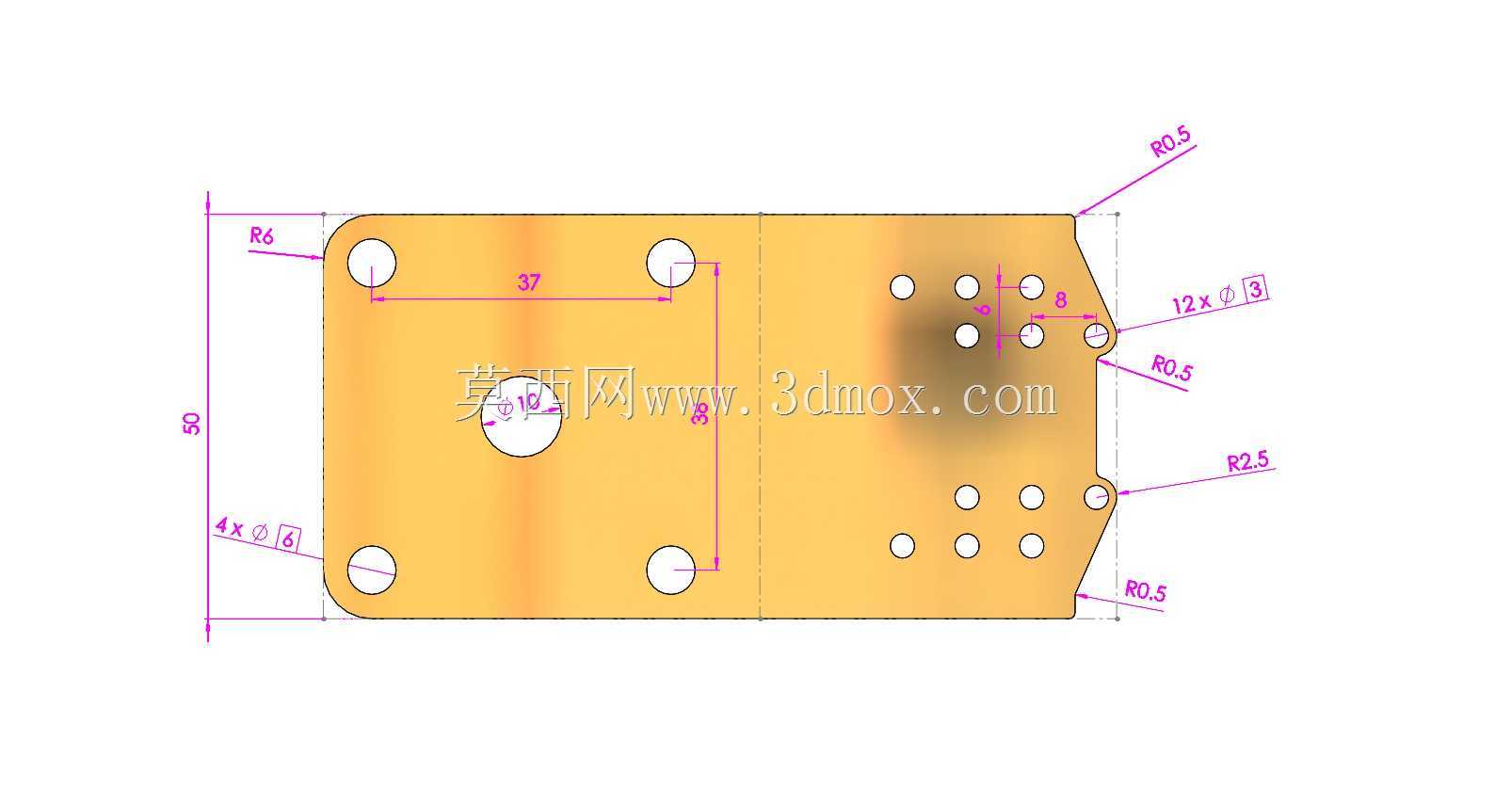

　　周围的小孔用于配套紧固件锁紧传感元件的安装法兰，不同孔位的间距经过匹配校准，能够兼容市面上多数常规规格的柱式、方型传感元件的安装尺寸，无需额外扩孔或改制即可直接装配。水平底板上加工了阵列排布的安装沉孔，沉孔设计能够让紧固件头部完全没入板材表面，不会出现凸起干涉安装平面的问题，底板边缘做了小尺寸的切边倒角，既能够去除钣金加工后的锐边毛刺，避免装配时划伤操作人员，也能在狭小安装空间内减少与周边构件的干涉概率。从安装边界来看，竖直立面的高度控制在常规传感元件的安装适配范围内，不会因为立面过高遮挡传感元件的检测光路，也不会因为立面过短导致传感元件安装后伸出过长、容易被物料剐蹭；水平底板的长宽尺寸预留了足够的紧固件操作空间，

　　使用常规内六角扳手即可完成底板与设备机架的锁紧操作，不需要特殊工装辅助。板材厚度的选择兼顾了结构强度与轻量化需求，在满足安装承重要求的前提下，不会过度增加整体重量，也不会因为板材过薄导致安装后出现共振问题。所有孔位的位置公差都按照机械安装的通用精度要求设计，孔边无毛刺、孔位同轴度符合装配要求，装配时不需要额外修配即可完成快速组装。在实际应用场景中，这类构件通常会被安装在输送线的侧方支架上、设备工装的定位基准旁、机械手移动行程的端点位置，用来固定检测物料到位、工件定位、机构行程极限的传感元件，它的结构稳定性直接影响传感检测的精度，进而关系到整台设备的运行可靠性。设计过程中需要重点考量折弯处的应力集中问题，

　　加强筋的设置位置刚好对应受力最大的折弯根部，能够分散长期载荷带来的应力，避免板材出现疲劳断裂；同时所有安装孔的位置都避开了折弯应力区，不会因为孔位设置在应力集中区域导致板材受力开裂。构件的表面采用常规的金属氧化处理，能够提升一定的防锈能力，适配车间内的常规使用环境，不会因为短期的潮湿环境出现锈蚀卡死紧固件的问题。
