矿用管道吊挂抱箍式连接吊环结构

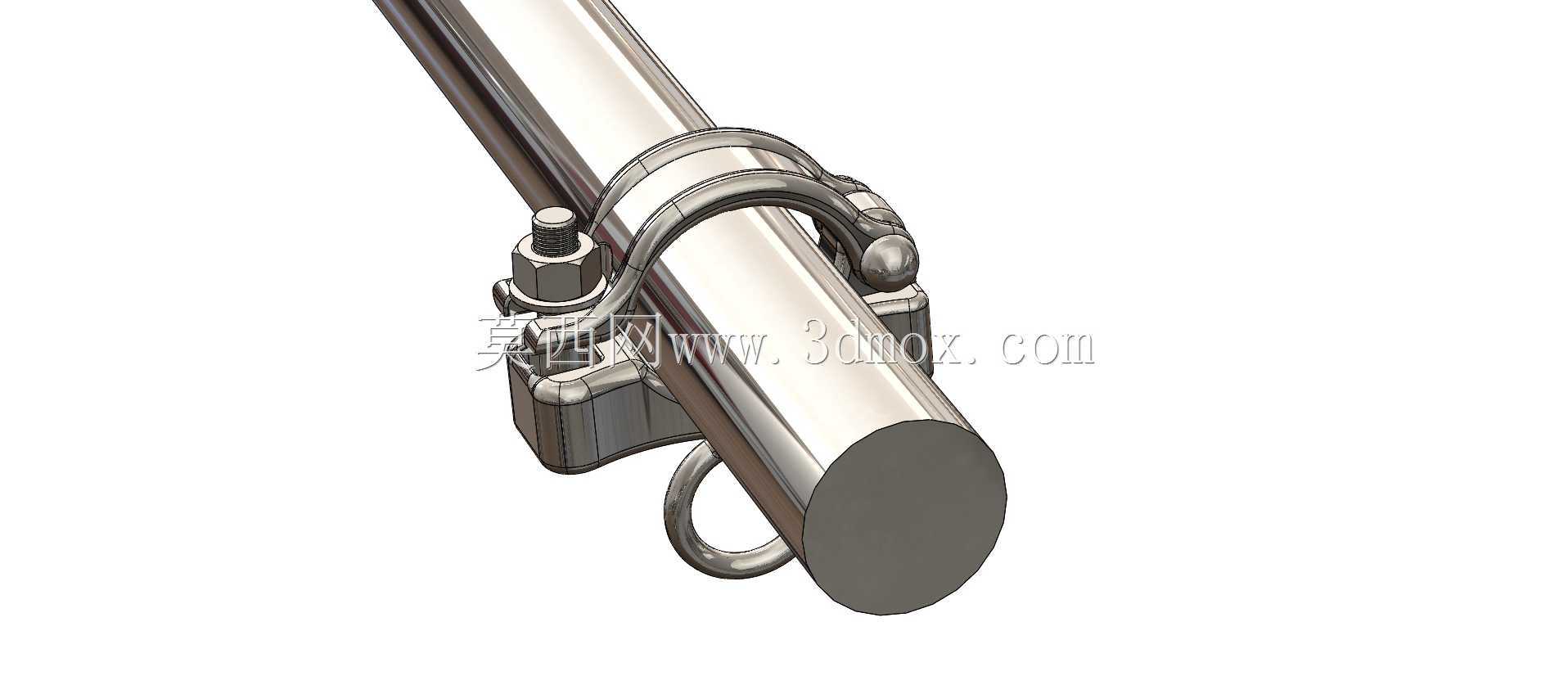

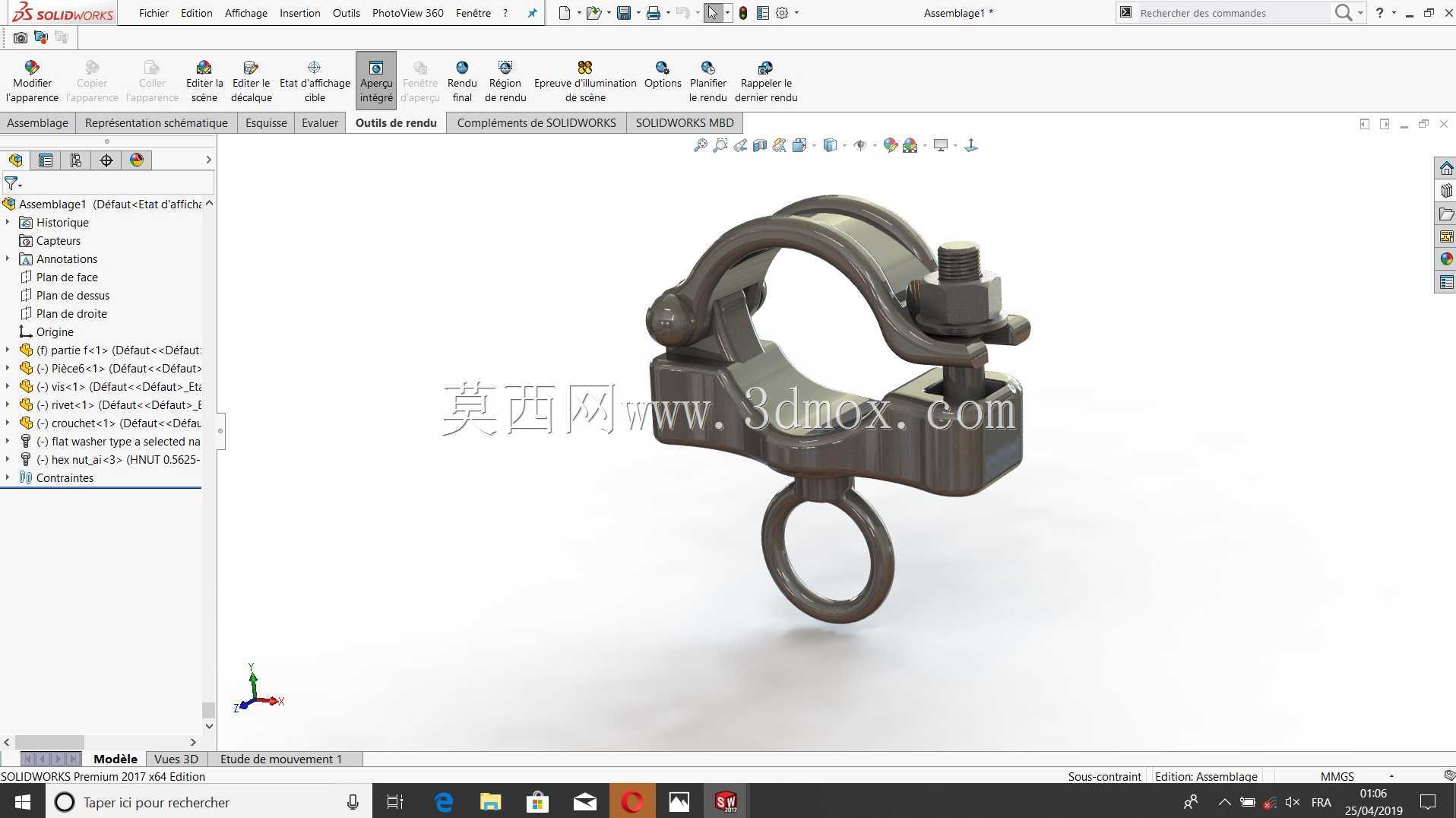

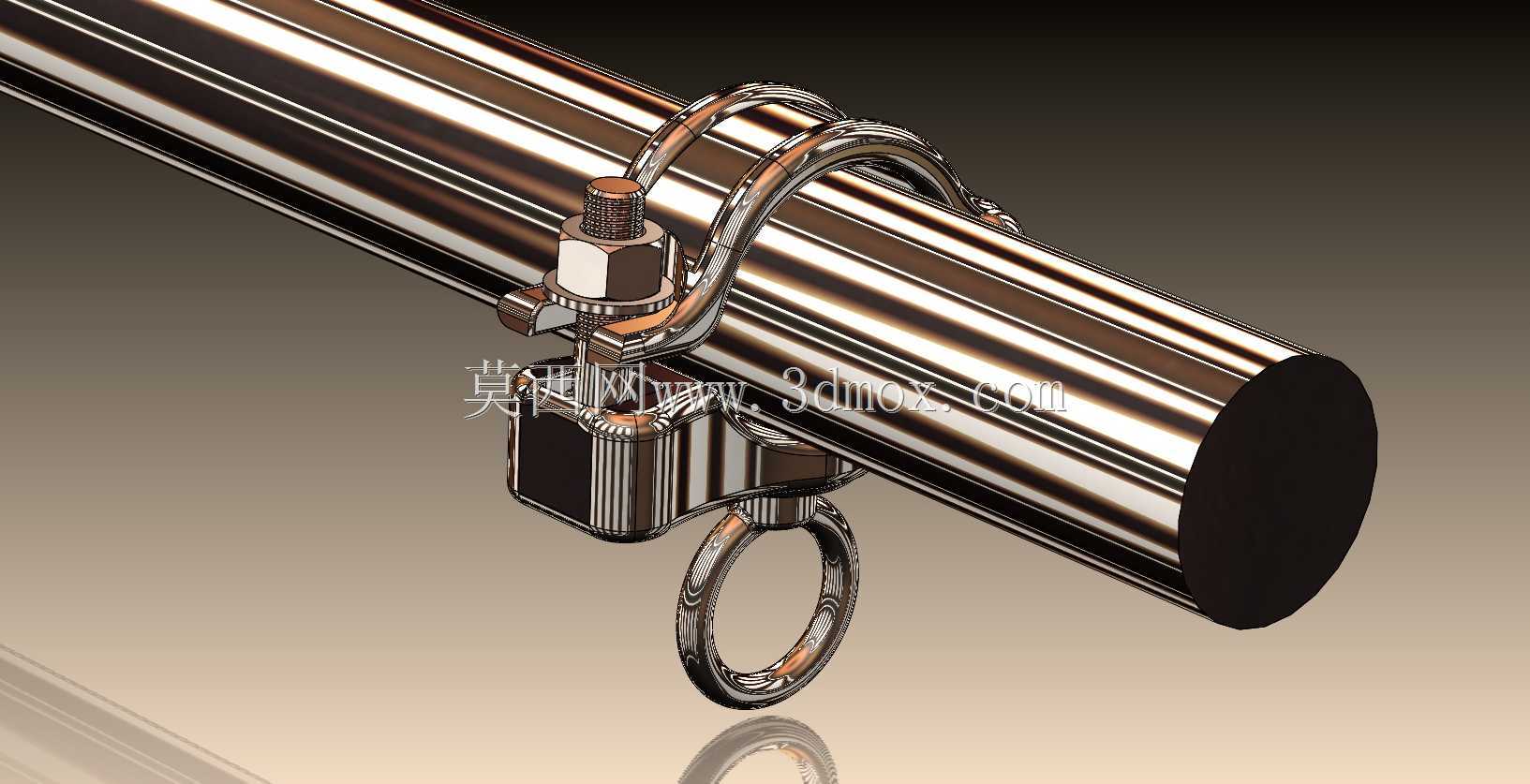

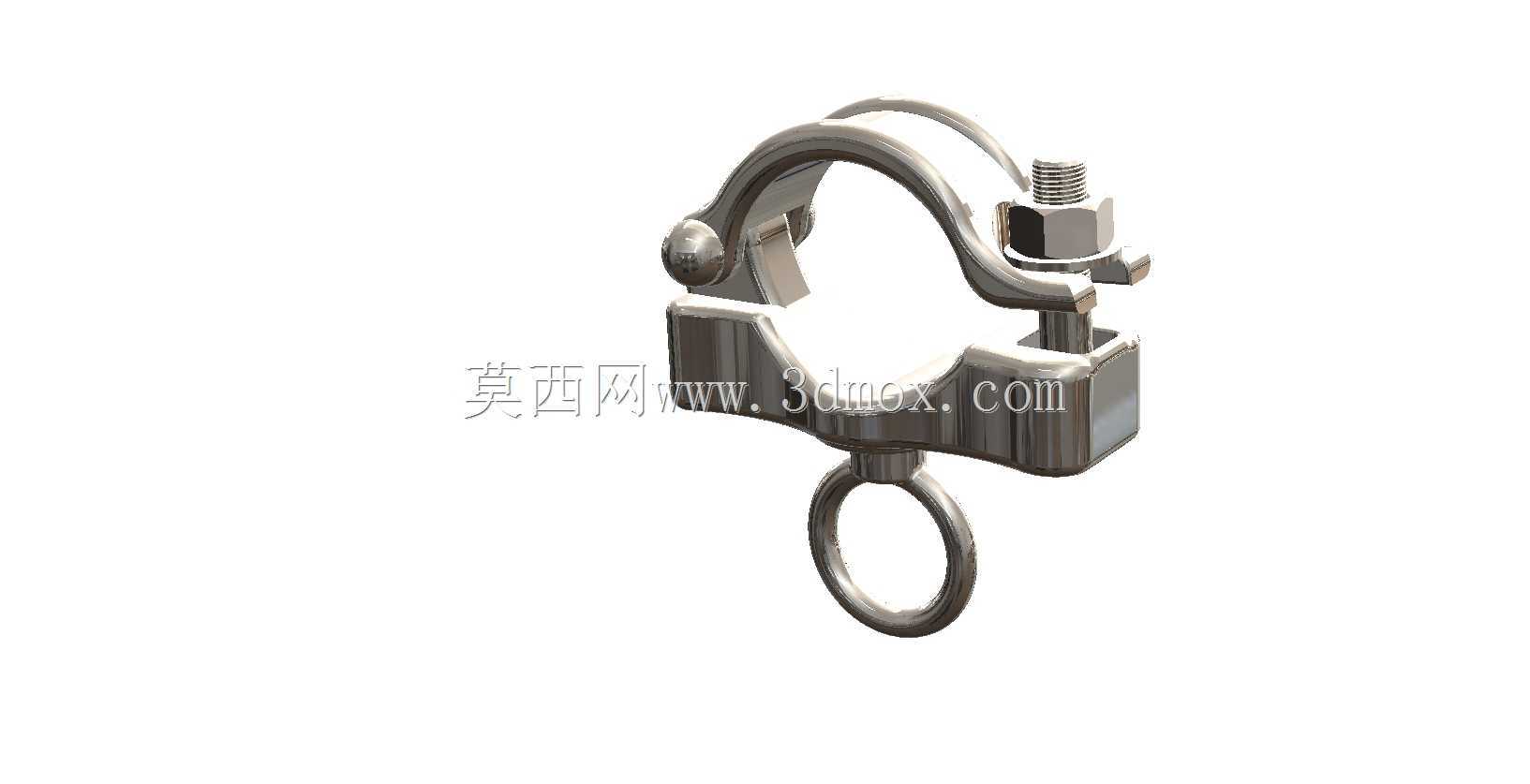

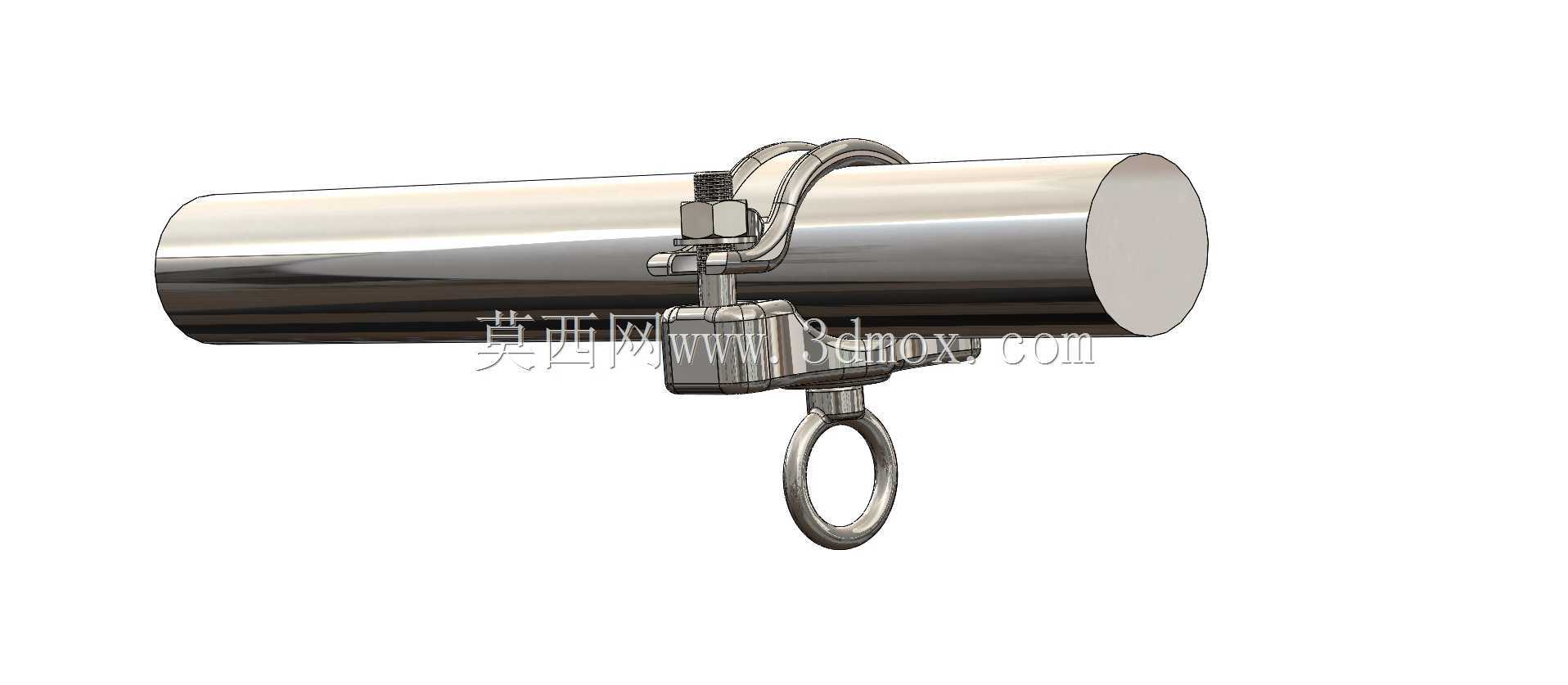

　　井下采掘作业面的风、水、乳化液管路布设，一直是巷道支护配套里容易被忽略却直接影响作业效率的环节，传统的铁丝吊挂、焊接吊座不仅安装效率低，在巷道围岩产生微量形变时还容易出现管路脱落、接头渗漏的问题，这款抱箍式吊环结构就是针对井下复杂工况做的适配性设计。从结构功能来看，上半部分的对开式卡箍是核心的抱紧单元，卡箍内侧做了微弧面处理，和圆形管材外壁的贴合度能达到90%以上，拧紧侧方的六角螺栓后，卡箍会产生均匀的径向抱紧力，不会像单点固定的管卡那样在管材表面形成应力集中点，避免长期使用中管材外壁被压溃出现破损。下方一体式铸造成型的吊环，是整个构件的受力承载单元，吊环的内孔做了圆角过渡处理，不管是穿钢丝绳吊挂、还是挂在巷道锚杆的挂钩上，

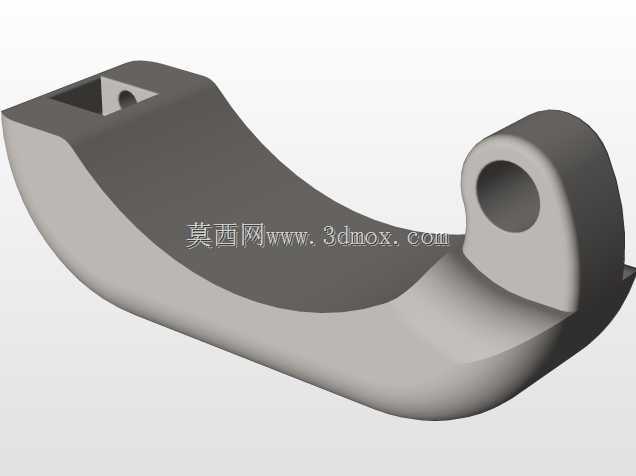

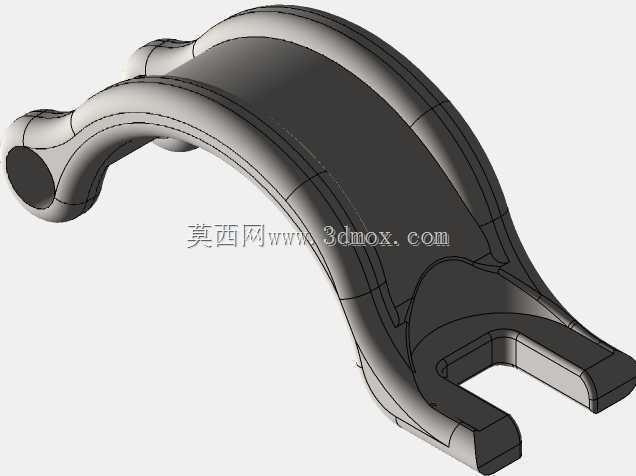

　　接触位置都不会出现尖锐棱边切割吊挂件的问题，能大幅降低吊挂索具的磨损速率。设计阶段最先敲定的是卡箍的开合角度，没有采用常见的180度对开结构，而是把其中一侧的铰接点做了偏置，让活动半环的开合角度能达到30度以上，安装的时候不需要把整个卡箍完全拆成两个零件，只需要拧松螺栓就能把卡箍直接卡到管材外壁，单人在狭窄的巷道侧帮就能完成安装，不需要额外托举整个构件对位，能减少至少三分之一的安装辅助时间。卡箍和螺栓配合的位置做了加厚的凸台结构，螺栓拧紧的时候凸台会承受主要的压紧力，不会让卡箍的主体薄壁结构产生形变，哪怕在井下潮湿环境出现轻微锈蚀，后期拆卸维护的时候也不会因为卡箍变形导致螺栓卡死。从安装边界来看，

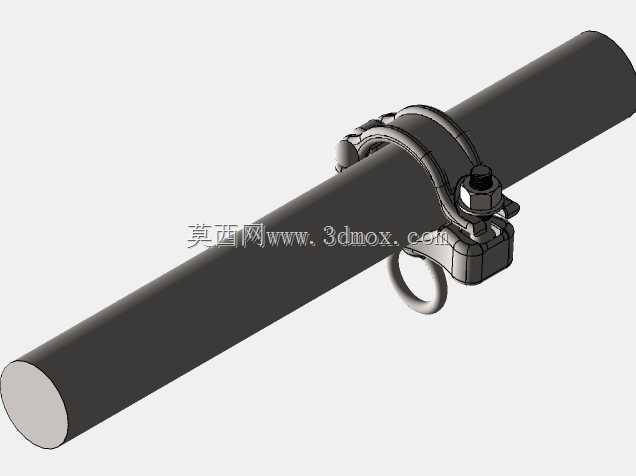

　　这款抱箍适配的是常规外径的井下输送管材，卡箍抱紧后的轴向宽度控制在合理范围，相邻两个吊点的布设间距可以根据管材的材质、输送介质重量灵活调整，不会因为构件本身宽度过大挤占巷道有限的通行空间。吊环的承载能力做了冗余设计，环体的截面厚度足够承受数倍于满管管路的重量，哪怕遇到巷道突发的掉渣冲击、或者管路产生水锤效应带来的瞬时冲击力，吊环也不会出现断裂变形的问题。和传统的吊挂构件比，这种一体式的抱箍吊环没有多余的零散零件，下井携带的时候不会出现零件掉落丢失的情况，安装完成后不需要额外做焊接、防锈处理，铸钢材质的本体本身就能适应井下高湿度、高粉尘的恶劣环境，长期使用也不会出现严重的锈蚀剥落。在实际布设管路的时候，

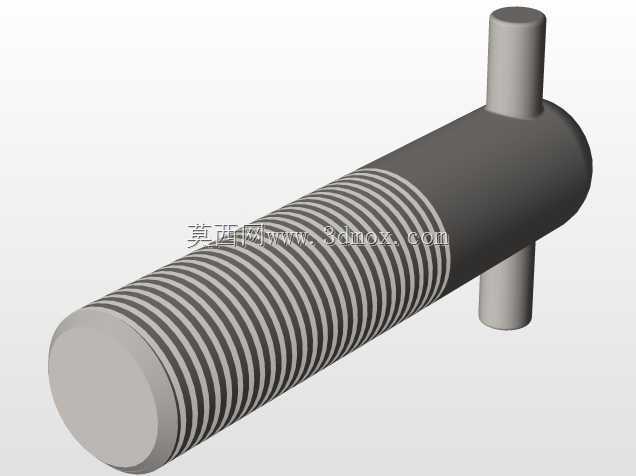

　　这种结构还能适配临时管路的快速移位，只需要拧松螺栓就能沿着管材轴向滑动调整吊点位置，不需要像焊接吊座那样切割后重新焊接固定，对于采掘工作面推进过程中需要频繁延伸、移位的临时管路来说，适配性远高于传统固定方式。卡箍的铰接位置做了间隙配合的销轴连接，活动半环绕销轴转动的时候没有卡滞感，哪怕表面沾了煤尘、泥浆，只需要简单擦拭就能正常开合，不会因为杂物堆积导致构件无法正常使用。螺栓的外露长度做了严格控制，拧紧后螺栓末端不会超出螺母太多，避免在狭窄巷道里刮蹭过往作业人员的衣物、或者刮碰到输送的管线外皮。整个构件的外形没有多余的突出棱角，所有棱边都做了倒角处理，搬运、安装过程中不会划伤作业人员，也不会勾挂巷道里布设的电缆、风筒等其他设施。从受力路径来看，管材的重量通过卡箍的抱紧摩擦力传递到卡箍本体，再通过两侧的连接筋传递到下方的吊环，最后通过吊环传递到吊挂索具或者巷道支护结构上，整个受力路径没有应力突变的位置，长期承载下不会出现局部疲劳开裂的问题。针对井下可能出现的管路震动问题，卡箍抱紧后和管材之间的静摩擦力足够抵抗管路输送介质时产生的小幅震动，不会出现吊点移位、抱箍下滑的情况，能保持管路的布设坡度稳定，避免管路局部存水、存液影响介质输送效率。
