弧形弯制带底座工业支撑型材结构

　　这类弧形弯制的带底座支撑构件，在工业现场的应用场景覆盖多个细分领域，最常见的是生产线旁的物料承托支架、安全防护栏的转角支撑、设备外围的管线导向架，部分重载场景下也会作为小型操作平台的边缘承重构件使用。不同于直型支撑型材，弧形过渡的结构能避免直角位置的应力集中，同时在人员通行频繁的区域，圆弧造型不会产生尖锐磕碰风险，在食品加工、医药生产这类对人员操作安全要求较高的车间，这类弧形支撑的使用占比远高于直角焊接支架。从实际使用功能来看，该构件的核心作用是提供垂直方向的承重支撑，同时通过弧形段完成水平方向的延伸，不需要额外拼接多段直型材加转角连接件，减少了装配环节的紧固件数量，也降低了拼接位置松动失效的概率。构件底部采用方形法兰底座设计，

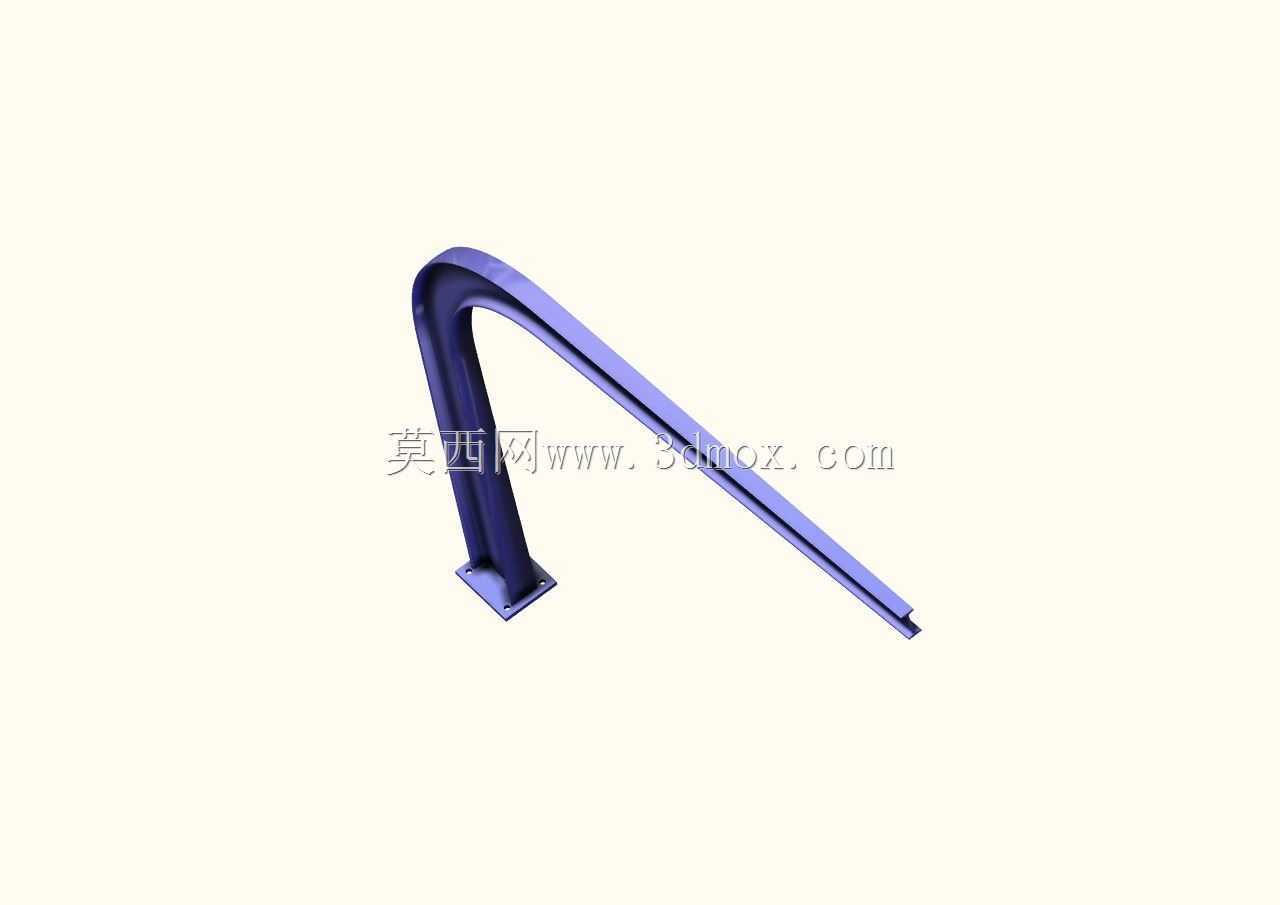

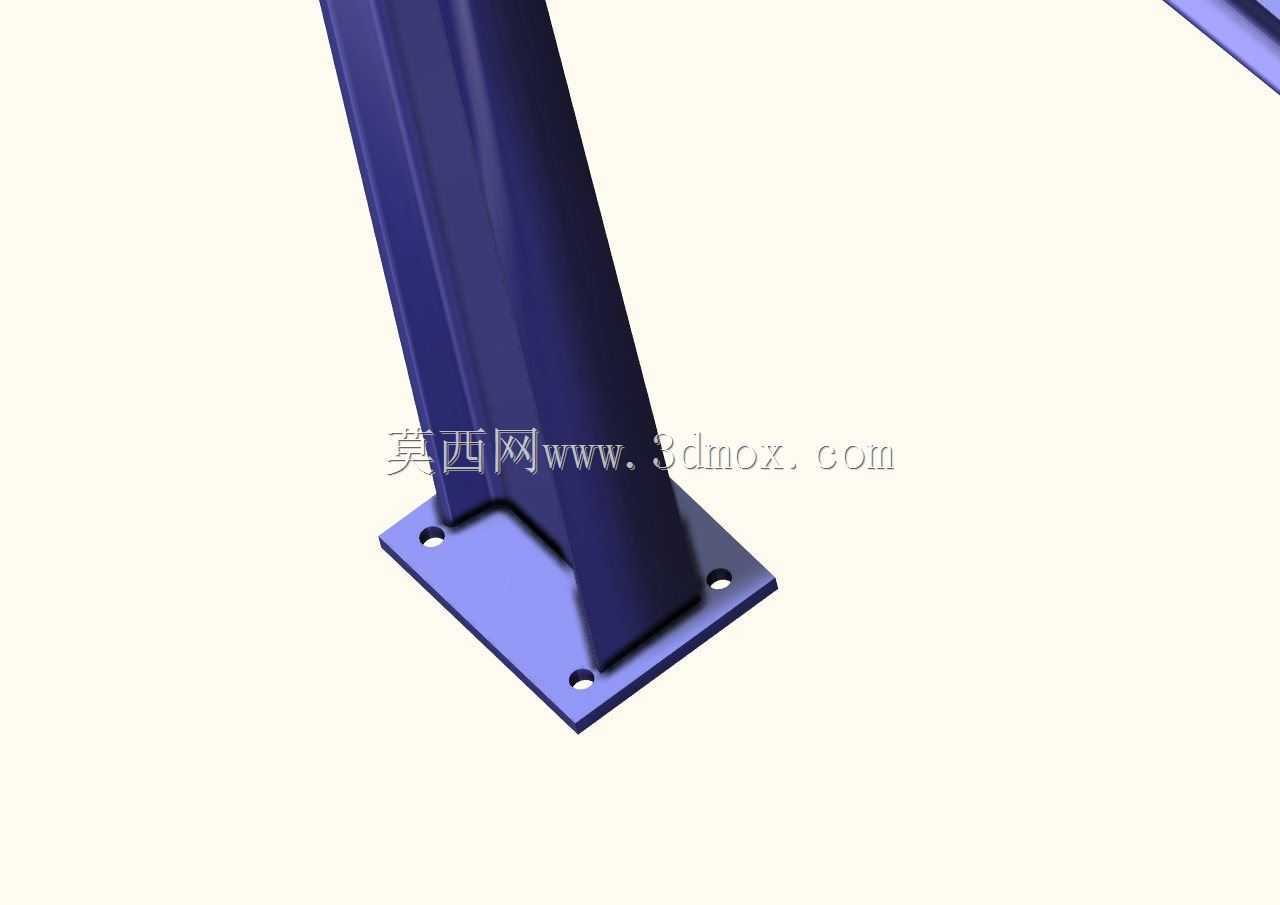

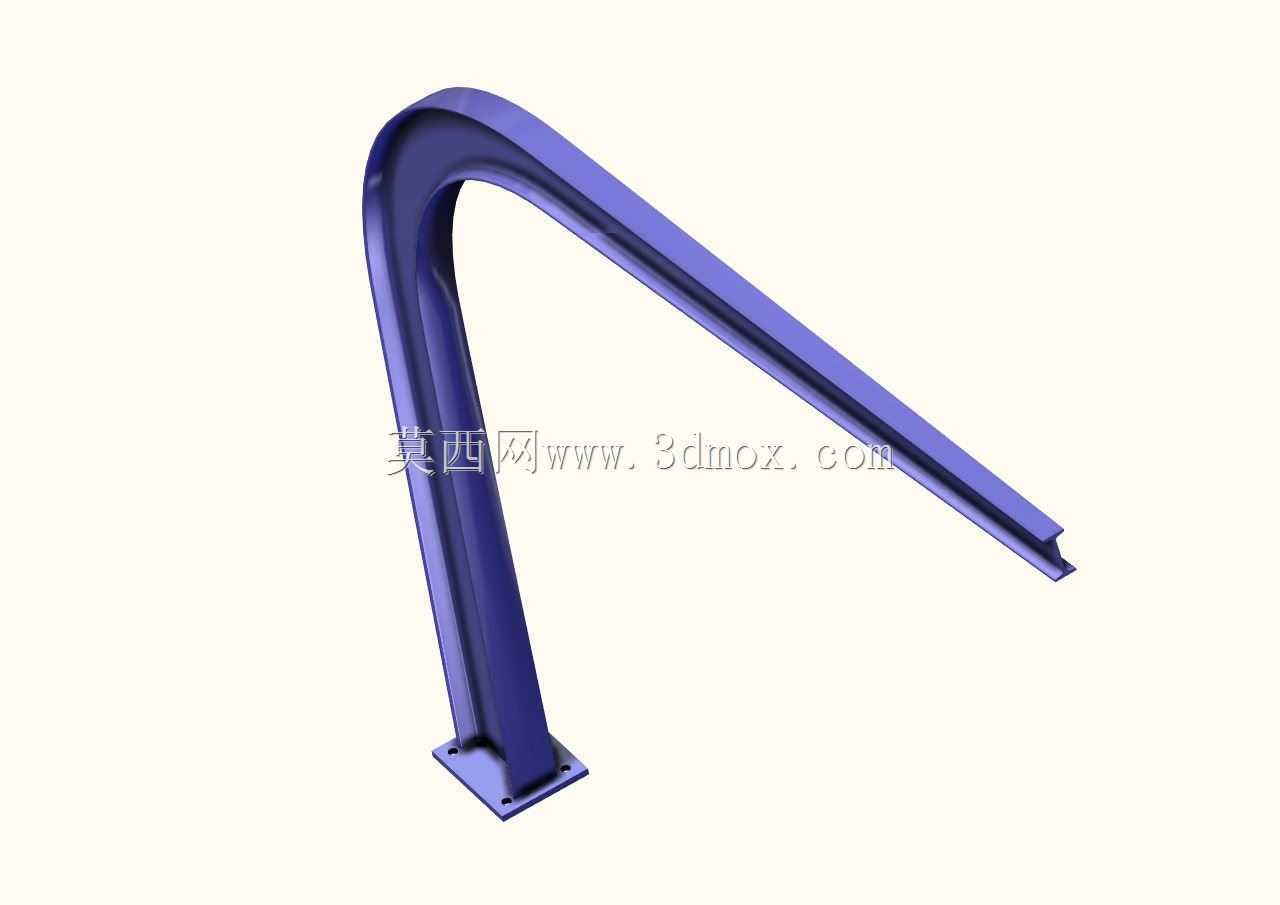

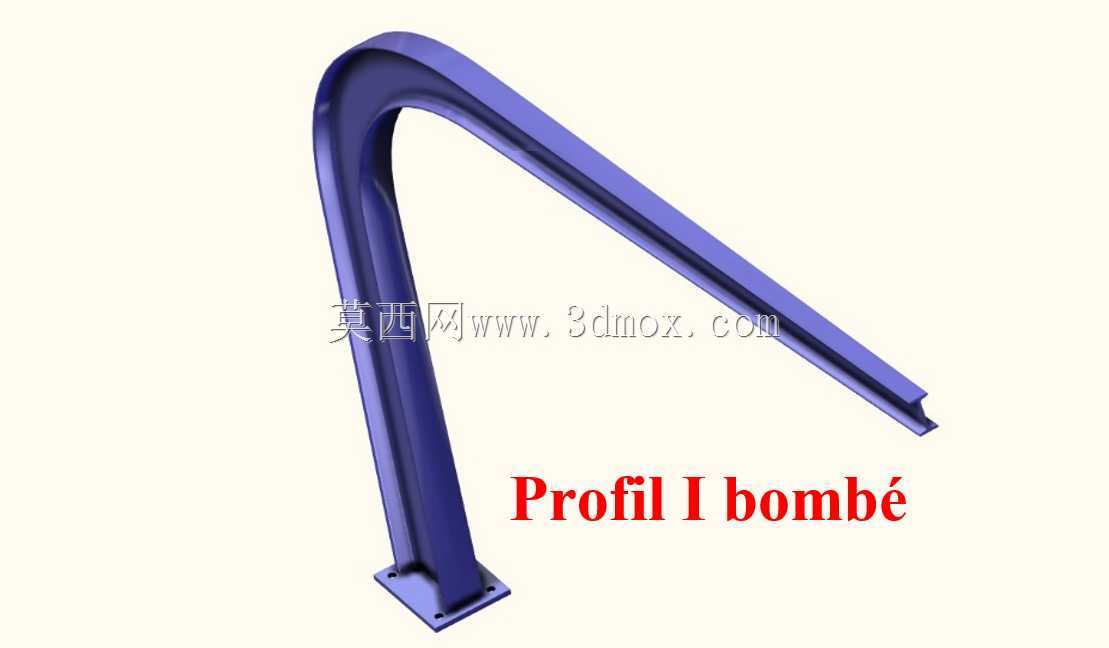

　　底座上预留的安装孔可直接通过膨胀螺栓固定在混凝土地面，或是通过螺栓连接在设备基座的预制安装面上，不需要现场焊接固定，安装调整的灵活度更高，后期产线调整移位时也能完整拆卸重复利用，不会像焊接支架那样切割后无法二次使用。设计这类弧形支撑型材时，首先要根据实际承重需求确定型材的截面规格，图中构件采用的是类工字钢的截面形式，截面的翼缘和腹板厚度匹配常规的承重要求，垂直段的长度决定了支撑的整体高度，弧形段的弯曲半径需要结合现场的避让需求确定，既要保证弧形段的结构强度，避免弯曲半径过小导致型材截面变形，也要控制水平延伸段的长度，避免过长导致端部承重时产生过大挠度。建模过程中需要重点控制弧形段的曲率一致性，

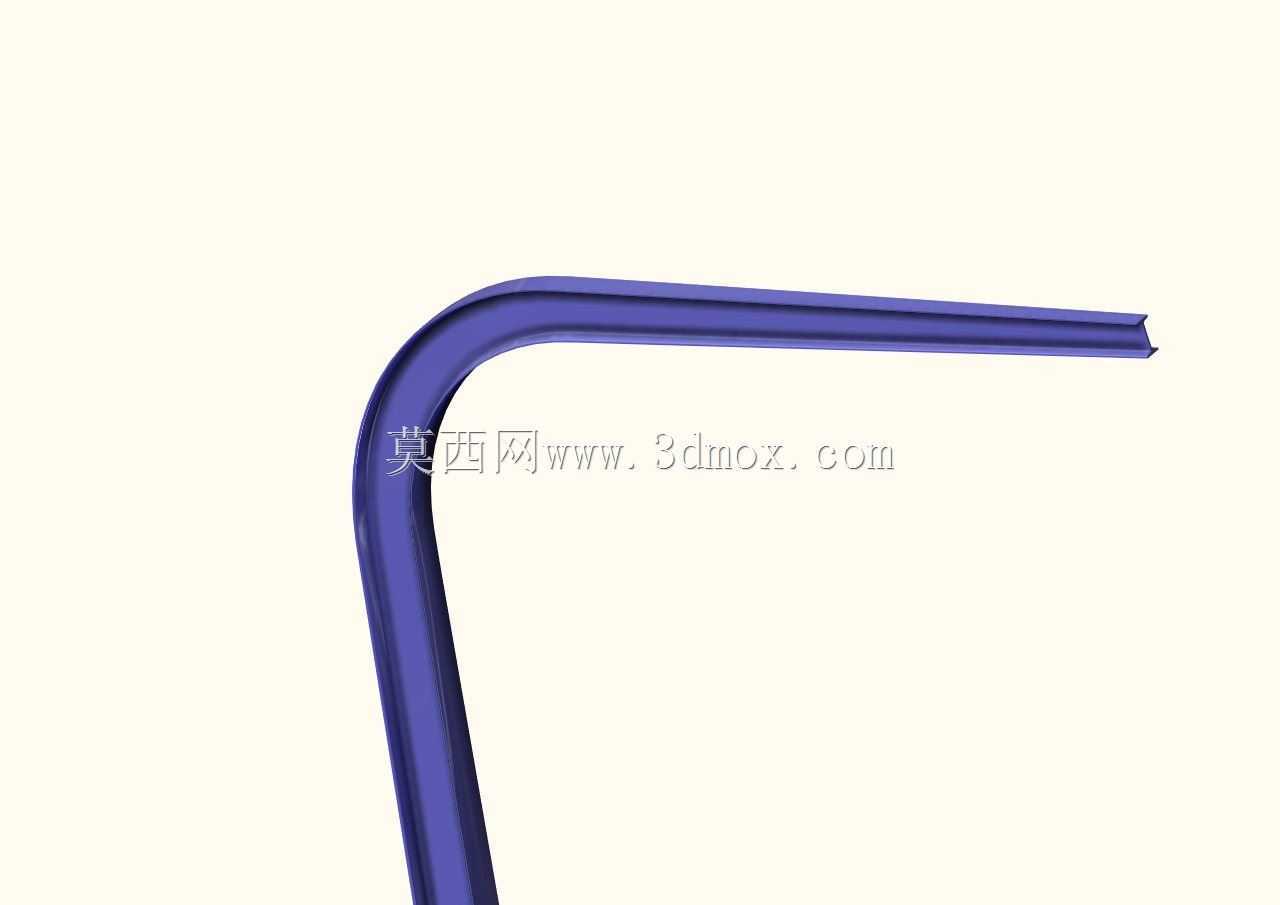

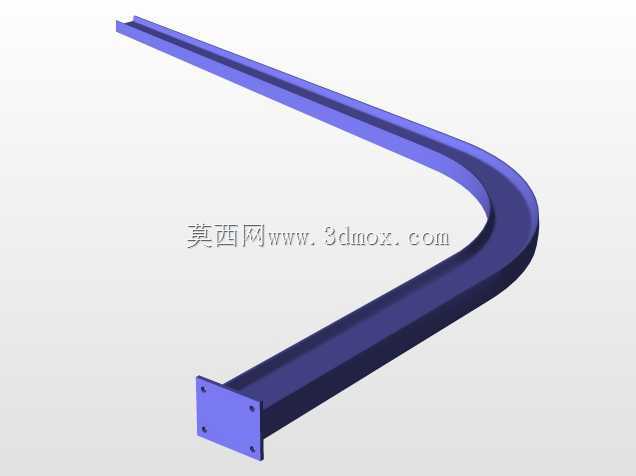

　　保证型材截面在弯曲过程中始终保持垂直于路径走向，不会出现截面扭转的问题，底部法兰底座和型材垂直段的连接位置需要做贴合处理，保证焊接或者装配时接触面完全贴合，避免安装后出现垂直度偏差。从安装边界来看，垂直段的高度决定了构件上方承托结构的安装高度，水平延伸段的末端位置需要和被支撑的结构件精准对齐，底座的方形轮廓需要和地面安装点位匹配，预留的安装孔位置要避开地面内的预埋管线，安装完成后需要检测垂直段的垂直度偏差，保证承重时受力方向沿型材轴向传递，不会产生额外的侧向弯矩。这类构件在实际使用中，表面通常会做喷塑或者镀锌处理，对应不同的使用环境，普通车间环境采用喷塑处理即可满足防锈需求，在潮湿或者有腐蚀性介质的车间，

　　则需要采用热镀锌处理提升耐蚀性能。不同于定制焊接的支架，这种一体弯制成型的支撑型材一致性更好，批量采购时的尺寸偏差能控制在很小的范围内，装配时不需要现场配做调整，能大幅缩短现场安装的工期。在做管线导向使用时，弧形段的光滑过渡能避免管线直角弯折产生的死折，保护电缆或者流体管线的外层不受损伤，尤其是在柔性电缆的拖链旁侧导向、压缩空气管路的转角支撑场景下，这种弧形型材的导向效果远优于直角拼接的支架。设计建模时还需要考虑型材弯曲过程中的回弹量，不同材质、不同壁厚的型材弯曲后的回弹量存在差异，建模时预留对应的回弹补偿量，才能保证弯制完成后的构件尺寸符合设计要求，避免出现弧形段曲率不符合安装要求的问题。底座法兰的厚度需要根据承重等级选择，常规轻型承重场景下采用6mm厚度的钢板即可满足要求，重载场景下则需要加厚到10mm以上，同时增加底座和型材连接位置的加强筋，提升连接位置的结构强度，避免承重时底座和型材连接位置出现开裂变形。
