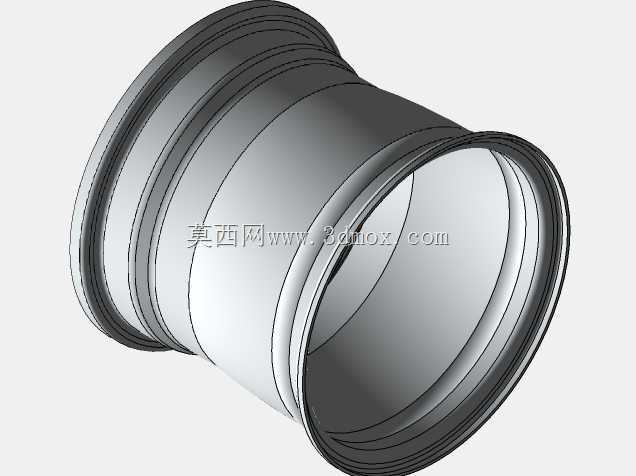

铝合金汽车轮辋结构三维设计

　　日常做底盘行走部件建模时，轮辋是经常接触的结构件，很多刚入行的工程师容易把轮辋和轮毂混为一谈，实际上轮辋是车轮上直接配合轮胎、承担胎圈固定功能的核心部件，这个铝合金材质的轮辋结构，就是针对乘用车辆轻量化需求设计的典型深槽式结构。先从实际装车场景说，这类铝合金轮辋多用于中小型乘用车辆，匹配无内胎子午线轮胎使用，日常行驶过程中，轮辋需要承担整车垂直载荷传递，还要承受起步、制动时的扭矩冲击，以及过弯、颠簸路面带来的侧向力，结构设计的冗余量直接关系到行驶安全。

　　从结构设计思路来看，这个轮辋采用整体旋压成型的结构逻辑，整体为变壁厚回转体设计，中部的轮槽深度足够，能满足轮胎拆装时的胎圈退让需求，两侧的胎圈座带有标准的锥度设计，和轮胎胎圈的贴合面做了光滑过渡处理，避免长期使用中割伤胎圈橡胶造成漏气。轮缘部分做了加厚翻边处理，一方面是避免轮胎受侧向冲击时脱圈，另一方面也能在低速刮蹭路沿时保护胎侧，减少轮胎鼓包的概率。很多新手建模时容易忽略轮辋的气门嘴安装位，这个结构在轮辋槽底预留了标准的安装孔位，孔位周边做了局部加厚，避免安装气门嘴时应力集中造成开裂。

　　说下尺寸和安装边界的设计逻辑，这类轮辋的标定宽度、标定直径都严格匹配对应规格的轮胎参数，轮辋的安装平面也就是和轮毂配合的贴合面，平面度公差需要控制在0.1mm以内，否则装车后会出现车轮动平衡超差，高速行驶抖动的问题。安装孔的分布圆直径、螺栓孔孔径都对应配套的轮毂法兰参数，中心定位孔的尺寸和轮毂轴头采用过渡配合，保证装车时的同轴度，减少动平衡校正时的配重块添加量。材质选用铝合金的核心考量是减重，相比同规格的钢制轮辋，铝合金材质的非簧载质量能降低30%左右，能有效提升悬挂系统的响应速度，改善车辆的操控性，同时铝合金的散热性能更好，长距离制动时能更快把刹车系统的热量传导出去，降低刹车热衰减的风险。

　　实际建模过程中，回转体的基础特征完成后，需要重点处理各段曲面的过渡圆角，尤其是轮槽和胎圈座衔接的位置，不能出现尖锐棱角，所有和轮胎接触的表面粗糙度都要控制在合理范围，过于粗糙会磨损胎圈，过于光滑则可能在轮胎充气时出现胎圈移位的问题。另外轮辋的壁厚设计是渐变的，胎圈座、轮缘位置受力大，壁厚相对更厚，轮槽中部受力较小，壁厚适当减薄，在保证结构强度的前提下尽可能控制整体重量。做结构校核时，需要重点模拟冲击载荷、弯曲疲劳、径向疲劳三种工况，比如过减速带时的垂直冲击，高速过弯时的侧向弯矩，以及长距离行驶的循环径向载荷，确保各位置的应力都在铝合金材料的许用应力范围内，避免出现开裂、变形的失效问题。

　　很多人做轮辋建模时只做外观曲面，忽略了内部的工艺结构，实际上这类整体成型的铝合金轮辋，在设计时就要考虑后续的加工工艺，比如安装面的车削加工余量，表面喷涂的涂层厚度预留，还有动平衡检测时的定位基准设计，这些细节都会直接影响最终成品的装车效果。另外轮辋的轮缘高度、槽底深度都有对应的行业标准要求，不能随意设计，否则会出现轮胎装不上，或者充气后锁止不牢的问题，尤其是无内胎轮胎，对轮辋的密封面精度要求更高，任何微小的凹凸缺陷都可能造成慢漏气，影响日常使用。
