工业卧式法兰接口承压罐体结构设计

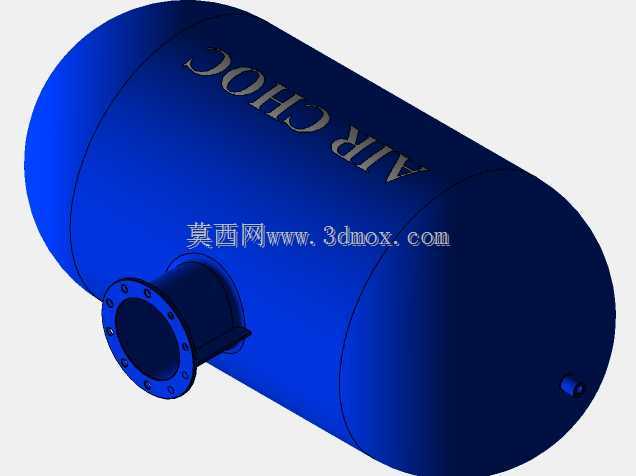

　　在工业流体处理、工艺介质输送的现场场景中，这类带侧装法兰接口的卧式承压罐体是管路系统里的核心功能部件，常被集成在介质缓冲、气液分离、工艺物料暂存的工段中，适配低压工况下的流体通路衔接需求。从结构设计逻辑来看，罐体主体采用等径圆筒卷制成型，两端采用标准椭圆封头做承压封闭，这种结构选型是经过力学核算的——圆筒段的环向应力分布均匀，椭圆封头的曲面过渡能有效降低端部应力集中系数，相比平盖封头可以在相同承压等级下减薄壁厚，控制整体自重的同时减少材料冗余。

　　侧置的法兰接口采用突面带颈法兰结构，带颈段的设计是为了补强罐体开孔位置的强度损失，罐体上的开孔会切断原有筒体的连续应力传递路径，带颈法兰的锥颈过渡段可以平滑传递开孔周边的应力，避免开孔边缘出现应力峰值导致的疲劳开裂。法兰端面的密封面采用突面形式，适配非金属平垫片或者缠绕垫片，安装时通过均布的螺栓预紧力压合垫片，实现接口位置的静密封，防止罐内介质从连接位置泄漏。法兰的螺栓孔采用跨中布置，也就是螺栓孔中心与罐体轴线、法兰竖直中心线错开45度，这种布置方式能让密封面的压紧力分布更均匀，避免出现局部压紧力不足导致的密封失效。

　　从安装边界来看，罐体底部设置有小型支脚结构，用于将罐体固定在安装基座上，支脚的位置经过重心核算，保证罐体充液后的重心落在两支脚的支撑范围内，避免运行过程中出现倾覆风险。侧装法兰的端面到罐体轴线的距离预留了足够的管路安装操作空间，法兰对接时不需要额外调整罐体位置，就能完成螺栓穿装、垫片放置的操作，适配现场常见的管路安装作业空间要求。罐体的长度与直径比例控制在2:1左右，这个比例下卧式安装的罐体流体停留时间分布更合理，当作为气液分离部件使用时，介质进入罐体后流速快速降低，气相可以在罐体上部空间完成气液分离，液相从下部出口排出，避免气相夹带液滴进入下游管路。

　　建模过程中，筒体与封头的连接位置采用全焊透结构的焊缝建模，焊缝余高控制在1-2mm，既保证焊接强度，又不会因为余高过大造成局部应力集中。法兰与筒体的连接位置采用插入式角接接头，焊脚尺寸按照筒体壁厚的0.7倍设置，保证连接强度满足承压要求。罐体尾部的小型管嘴接口采用内螺纹连接形式，用于安装排污阀或者压力检测仪表，接口位置设置在罐体最低处，方便停机时排空罐内残留介质，避免积液造成罐体内部腐蚀或者冬季冻胀损坏。

　　在实际工况适配性上，这类罐体的内壁做了圆弧过渡处理，没有直角死角，不容易积存介质残渣，日常维护时的内部清理作业更便捷。罐体的外表面预留了防腐涂层的施工余量，建模时的表面粗糙度设置为Ra25，适配工业现场常用的环氧富锌底漆加聚氨酯面漆的防腐施工要求，能适应多数工业厂房内的环境腐蚀等级。法兰的密封面粗糙度设置为Ra3.2-6.3，满足垫片密封的表面精度要求，不需要现场额外加工就能直接安装使用。

　　从结构校核的角度，建模时已经考虑了罐体的承压变形量，在额定工作压力下，筒体的径向变形量控制在直径的千分之一以内，不会因为变形导致法兰密封面错位，保证长期运行下的密封可靠性。支脚的安装孔采用长圆孔设计，允许罐体在温度变化时产生轴向热胀冷缩位移，避免热应力导致的焊缝拉裂或者支脚变形。整体结构没有复杂的异形曲面，所有零部件都采用标准件或者常规机加工、卷制工艺就能生产，制造成本可控，适配批量生产的需求，也方便现场运维时更换损坏的法兰、螺栓等易损部件。
