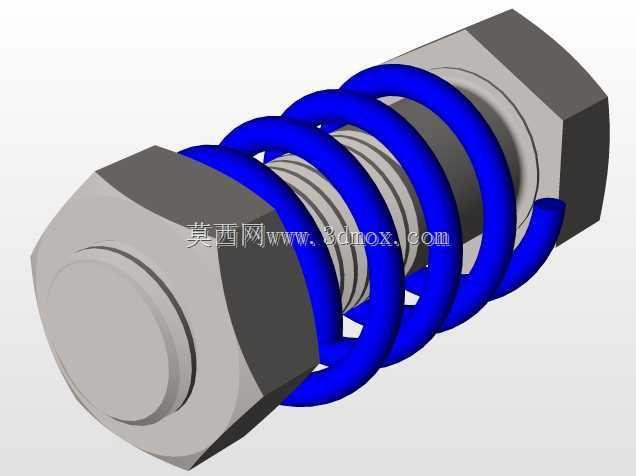

带弹簧预紧六角锁紧螺栓组件结构

　　这类带弹簧预紧的六角锁紧螺栓组件，常应用在存在持续振动、交变载荷的机械连接场景中，比如小型自动化设备的振动盘模组、户外检测传感器的安装固定位、低压电气柜的门板锁紧点位，以及部分需要频繁微调压紧力的工装夹具定位环节。和普通螺栓螺母的刚性连接不同，这套组件在螺母与被连接件之间集成了圆柱螺旋压缩弹簧，能在连接副受振动出现微小间隙时，依靠弹簧的持续回弹力补偿螺纹副的轴向窜动，避免螺纹松脱导致的连接失效，不需要额外加装平垫、弹垫或者防松胶，减少了装配时的零件清点与安装步骤。

　　从结构设计逻辑来看，组件采用标准外六角螺栓作为主体，螺纹段长度匹配弹簧压缩后的最小安装高度，避免螺纹过长导致弹簧压并后螺栓仍未锁紧，或是螺纹过短无法达到额定预紧力的问题。配套的六角螺母外形尺寸和同规格标准六角螺母一致，不需要定制特殊扳手，现场装配用普通开口扳手、套筒扳手都能操作，降低了工具适配成本。套在螺栓光杆与螺纹段外侧的弹簧，两端做了并圈磨平处理，保证弹簧端面和螺母端面、被连接件表面的贴合度，避免弹簧受压缩时出现偏斜、卡滞，导致预紧力分布不均的问题。弹簧的线径、中径、自由长度都经过匹配计算，当螺母拧到指定安装位置时，弹簧压缩量处于其有效工作区间内，既能提供足够的防松预紧力，又不会因为压缩量过大超过弹簧材料的屈服极限，出现弹簧永久变形丧失弹力的情况。

　　在安装边界上，这套组件的径向安装尺寸由六角螺母的对边尺寸决定，预留扳手操作空间时，需要在螺母周向留出至少1.5倍螺母对边宽度的操作空间，保证套筒或扳手能完全套入螺母顺利拧紧。轴向安装尺寸需要考虑弹簧自由长度与工作压缩量的差值，设计安装位的沉孔或者避让空间时，要保证弹簧压缩到工作长度时，不会和周边的零件结构发生干涉，尤其是在有安装面板、走线槽的场景中，要注意弹簧外圈和周边结构的径向间隙不小于弹簧线径的四分之一，避免设备运行过程中弹簧和周边零件摩擦产生异响或是磨损。

　　实际使用过程中，这套组件的预紧力可以通过螺母的拧入深度进行微调，在需要控制压紧力的场景，比如薄型传感器的安装，不会因为刚性锁紧压坏传感器外壳，同时弹簧的缓冲作用还能吸收设备运行时传递到连接部位的振动冲击，延长被连接件的使用寿命。和尼龙圈防松螺母、全金属锁紧螺母相比，这种弹簧预紧结构的可重复拆装次数更多，不会因为多次拆装导致防松元件磨损失效，适合需要经常拆卸维护的设备部位。建模过程中需要重点注意螺纹段和弹簧的间隙配合，弹簧内径要比螺栓大径留出足够的装配间隙，避免弹簧伸缩时和螺纹牙型发生刮擦，同时弹簧两端的并圈磨平段要和相邻零件的端面完全贴合，保证受力方向和螺栓轴线重合，避免出现侧向分力导致螺栓受弯断裂。
