雷斯波特弹性缓冲传感组件结构设计

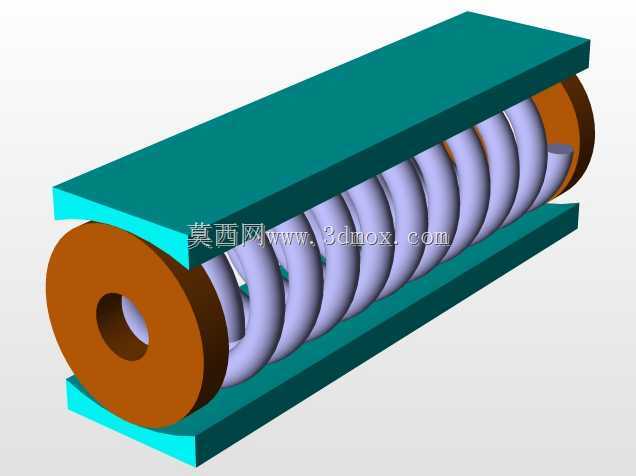

　　在工业自动化检测、精密设备位移反馈以及小型机电系统的力值监测场景中，这类带弹性缓冲结构的传感组件往往承担着接触式信号触发与过载缓冲的双重作用，区别于裸装的传感元件，集成式的弹性防护结构能大幅降低瞬时冲击对敏感元件的损伤，延长器件在往复运动工况下的使用寿命。从结构组成来看，该组件核心包含螺旋压缩弹簧、两端导向轮以及上下限位安装板三个部分，弹簧采用等节距圆柱螺旋结构，线径与中径的匹配经过刚度校核，既能保证触发过程中力值传递的线性度，也能避免压缩过程中出现侧弯卡滞的问题；两端的棕色导向轮为中空结构，中心通孔用于穿装固定轴或传感引线，轮体的圆柱面与弹簧内圈做小间隙配合，在弹簧压缩与复位的全程提供径向约束，

　　防止弹簧受侧向力时出现错位脱出的情况。上下两块青绿色安装板为平行布置的矩形结构，板件内侧开有与导向轮端面匹配的限位槽，槽深刚好覆盖导向轮的轴向定位台阶，装配时无需额外加装轴向挡圈，依靠板件与轮体的贴合就能限制弹簧的最大压缩行程，避免弹簧被压并导致弹性失效。设计过程中首先要确定的是安装边界尺寸，两块安装板的间距为弹簧自由长度的1.2倍左右，预留出足够的压缩行程同时避免预紧力过大影响传感触发精度；安装板的宽度与导向轮的直径保持一致，两侧边缘与轮体端面齐平，不会额外占用安装空间，适合在狭小的设备内腔中布置，比如自动化生产线的工件到位检测工位、小型执行器的行程末端反馈位置，都可以直接通过安装板上的预留孔位完成固定，不需要额外设计转接支架。

　　从功能实现逻辑来看，当外部接触力作用在外侧安装板时，力会通过板件传递到弹簧，弹簧产生线性压缩变形，当变形量达到预设阈值时，内置的敏感元件就会触发开关信号，完成位置或力值的检测；当外部载荷消失后，弹簧依靠自身弹性复位，带动安装板回到初始位置，等待下一次触发。这种结构的优势在于将弹性缓冲与传感安装集成在同一个组件内，不需要单独设计弹簧导向与防护结构，减少了装配环节的零件数量，同时导向轮与安装板的配合间隙控制在0.1mm以内，往复运动过程中不会出现旷量，保证触发位置的重复精度，在每分钟数十次的高频往复工况下也能保持稳定的性能。建模过程中需要重点注意弹簧的螺旋升角与两端磨平段的处理，磨平段的长度要大于3/4圈，

　　保证弹簧端面与导向轮端面的贴合面积足够，避免局部应力集中导致弹簧端圈断裂；导向轮的中心孔与安装轴的配合选用间隙配合，公差带控制在H7/g6，既保证转动或滑动顺畅，也不会因为间隙过大导致弹簧偏载；安装板上的固定孔位采用沉头设计，装配后螺钉头不会突出板件表面，避免与周边其他零部件产生运动干涉。在实际选型应用时，可以根据所需的触发力大小调整弹簧的线径与有效圈数，线径越粗、有效圈数越少，弹簧刚度越大，对应的触发力阈值就越高，适配大载荷的冲击检测场景；反之则适合微力触发的精密检测工位。另外，该组件的所有结构零件都采用规则的几何特征，没有复杂的曲面造型，加工工艺性较好，安装板可以采用铝合金板材铣削加工，表面做阳极氧化处理提升耐磨性，导向轮可以采用POM工程塑料注塑成型，具备自润滑特性，不需要额外加注润滑脂就能长期保持顺畅的相对运动，弹簧则采用碳素弹簧钢丝绕制后做淬火回火处理，保证足够的弹性极限与疲劳强度。
