HMC5883L三轴磁阻电子罗盘模块结构

　　做惯了工业传感类模块的结构建模，这次拿到HMC5883L磁罗盘模块的实物测绘需求时，最先要捋顺的是它在各类设备里的实际安装逻辑——毕竟这类磁传感模块不像功率器件有强结构约束，反而对安装位置的周边磁环境、接插方向、板件固定边界有很细碎的工程要求。先从实际应用场景说开，这类三轴磁阻传感器最常出现在小型无人机的航向辅助定位、智能小车的行进方向校准、手持云台的姿态补偿、户外穿戴设备的方位指向，甚至是部分工业AGV的磁导航辅助校验环节里，不同场景下对模块的安装朝向、接插件出线方向、板边预留间隙的要求完全不同，建模时不能只照着参考板画个外形就完事，得把实际装配里会碰到的干涉点都提前在结构里留好余量。

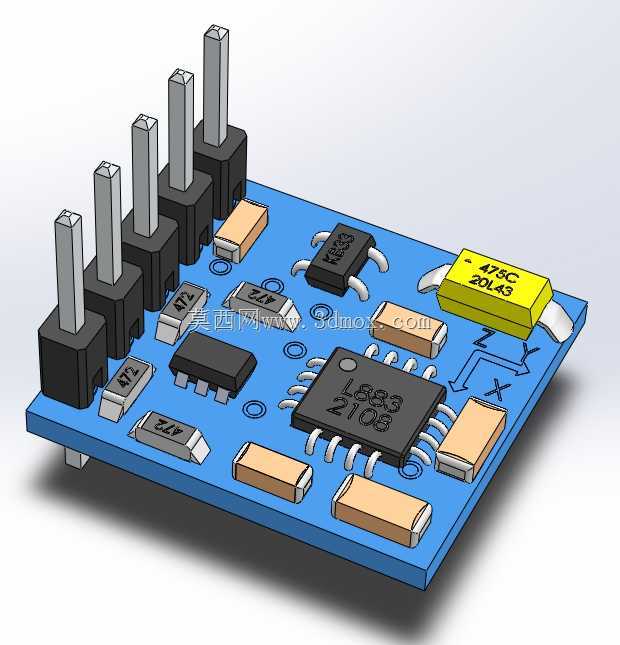

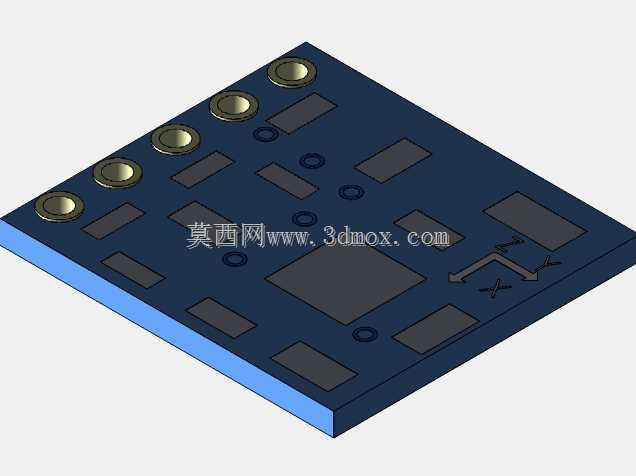

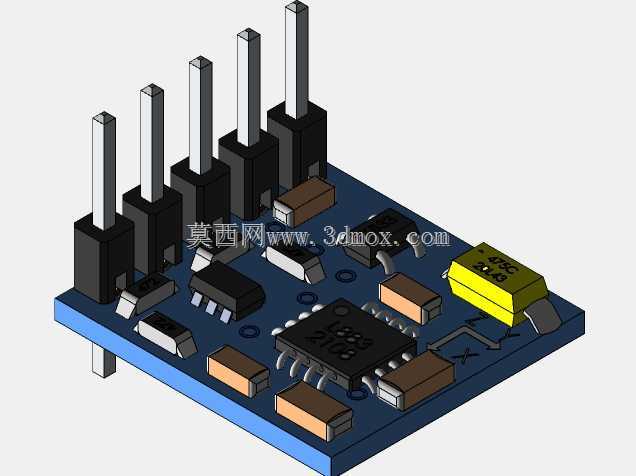

　　从功能特性上拆解，这个模块的核心是HMC5883L磁阻传感芯片，板上集成了必要的信号调理电容、上拉电阻、电源指示器件，还有标准的2.54mm间距单排直插排针，用来和主控板做电气连接。建模时最先确定的是PCB基板的尺寸边界，这块蓝色FR4基板的长宽控制在常用的小尺寸传感模块通用规格内，厚度取常规1.6mm板厚，四个角没有做安装孔——这点是特意对照实物还原的，这类小模块大多是直接排针插焊在主控板上，不需要额外螺丝固定，所以板边到排针的距离、到周边阻容元件的安全间隙都要卡准，避免焊接时焊盘和周边器件连锡。排针的建模不能只做个方块示意，要把黑色塑座的高度、金属插针的露出长度、插针的倒角细节都做出来，毕竟实际装配里排针的长度直接决定了模块和主控板之间的层叠间隙，要是插针留长了，模块下方会有空隙容易积灰受干扰，留短了又会焊不透，影响连接可靠性。

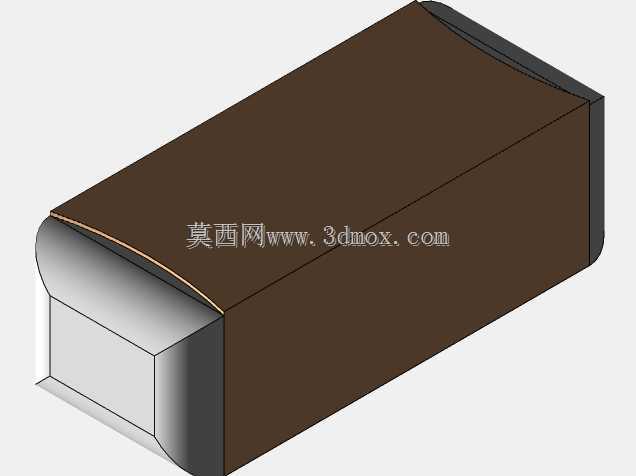

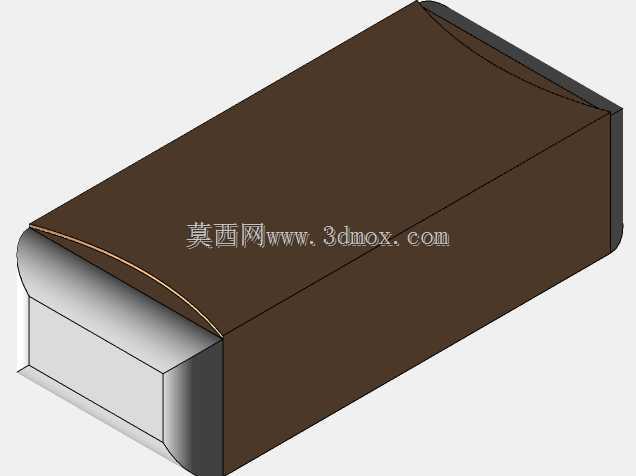

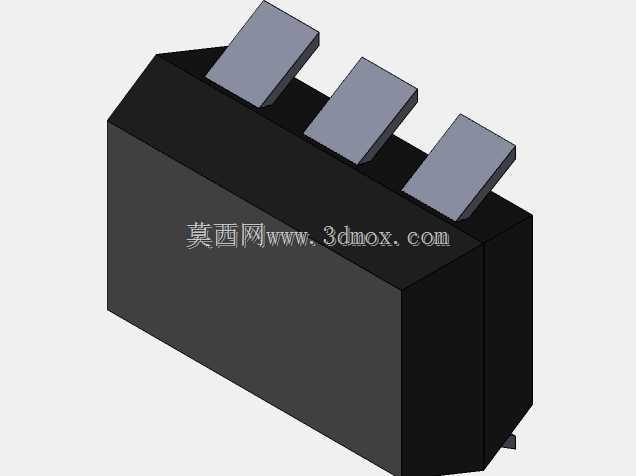

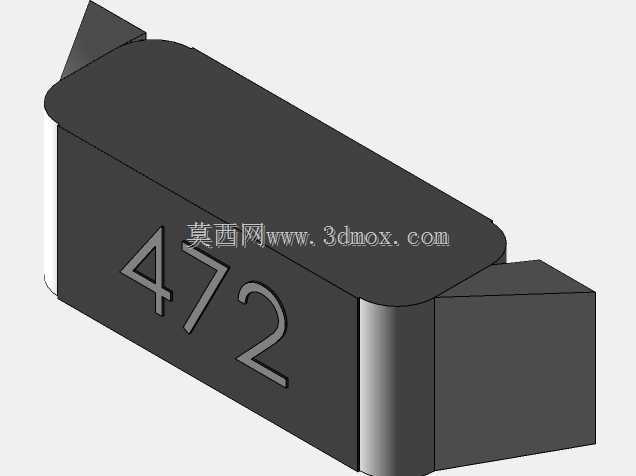

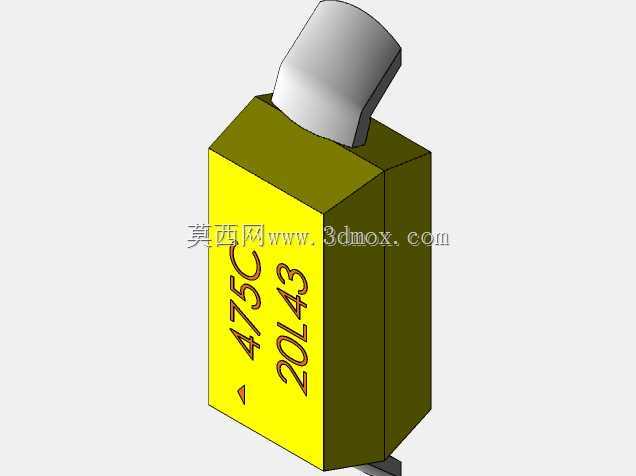

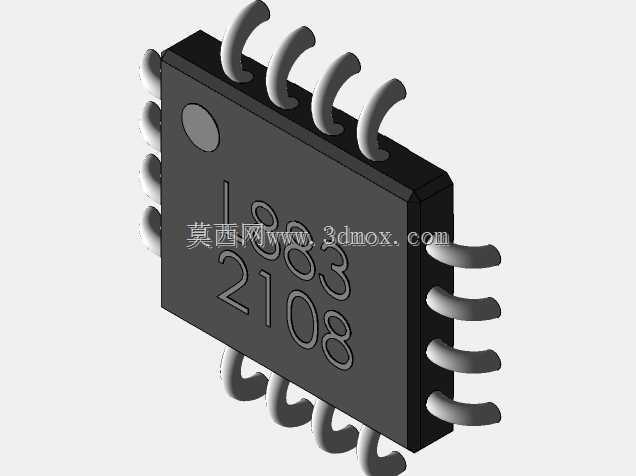

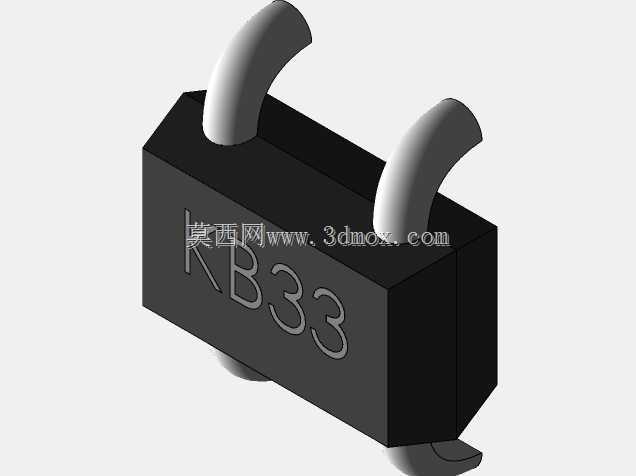

　　板上的元件布局还原是建模里最费心思的部分，核心的HMC5883L芯片是LCC封装，要准确还原引脚的分布和芯片本体的高度，它在板上的位置特意避开了排针的正下方，也远离板上的黄色钽电容——毕竟钽电容内部有金属电极，离磁传感芯片太近会干扰地磁检测的精度，这个布局细节是原厂参考设计里明确要求的，建模时要把这个位置关系准确体现，方便后续做结构仿真时校验周边磁干扰的影响范围。周边的0805、0603封装的阻容元件，要按照实物的排布方向还原，每个元件的焊盘大小、元件本体的高度差都要做准，比如板上的黑色三极管类器件高度比普通贴片电容高，建模时要把这个高度差体现出来，避免后续做整机装配时，模块上方的结构件和高器件发生硬干涉。

　　再说到安装边界的考量，这个模块在实际使用时，要求安装位置远离电机、磁铁、大电流走线这类会产生杂散磁场的部件，所以建模时除了模块本身的实体结构，还特意在模型里预留了周边10mm的无强磁干扰区域示意，方便结构工程师在做整机布局时直接参考，不用再反复查手册留间隙。排针的引脚定义对应的位置也在模型里做了隐性的方位标记，模块板上丝印的X、Y、Z轴方向标识要准确还原，因为磁传感器的轴向和设备航向轴的对应关系直接决定了后续校准的准确性，要是建模时把轴向方向搞反了，后续写固件做航向解算时会出很难排查的方向错误。

　　从设计思路上来说，这类通用传感模块的结构设计核心是“通用兼容+干扰规避”，既要有标准的接插件间距适配市面上绝大多数的开源主控板，又要通过合理的元件布局把板上自身器件对传感核心的干扰降到最低。建模时没有做多余的装饰性结构，所有的结构细节都是服务于实际装配和功能实现：比如PCB边缘的圆角处理是为了避免拿取时划手，也避免插装时板边毛刺和周边电路短路；板上的安装定位缺口虽然没有配固定孔，但能在插装时和主控板上的丝印框快速对位，提高焊接效率；所有贴片元件的高度都控制在排针塑座的高度以下，这样模块即使倒扣放置也不会压到板上的贴片元件，方便生产过程中的周转和测试。

　　实际选型参考时，结构工程师拿到这个模型，可以直接导入到整机装配里，校验模块和周边结构件、其他电路板的间隙，确认排针的接插方向是否符合走线需求，也能根据模型里的轴向标识快速确定传感器的安装朝向，不用再拿实物反复比对测量。对于做嵌入式开发的工程师来说，这个准确的结构模型也能帮助提前规划主控板上的焊盘位置，避免出现焊盘位置偏移导致模块装不上的问题。很多人做这类小模块的建模时容易忽略细节，比如把排针的间距画错、把芯片的封装尺寸做偏，最后打样回来才发现装不上，反而耽误项目进度，这类传感模块虽然结构简单，但每个尺寸细节都和实际使用的可靠性直接相关，容不得半点马虎。
