电动驱动直线滑台传动模组结构设计

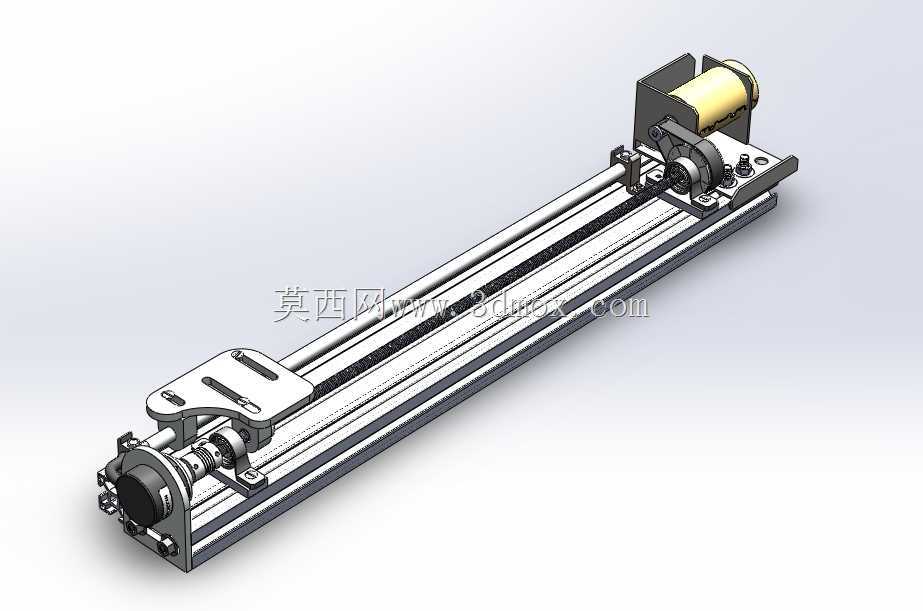

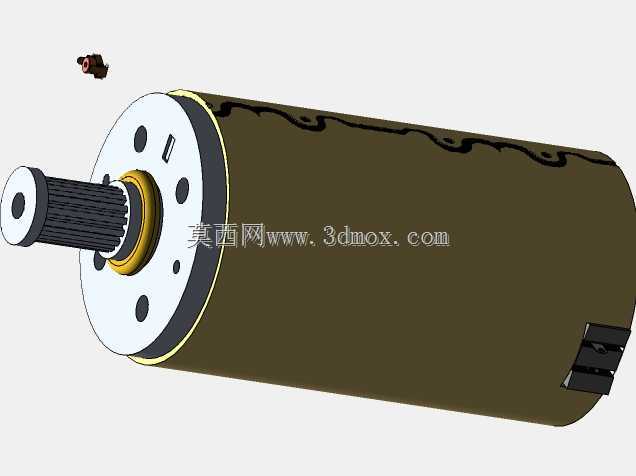

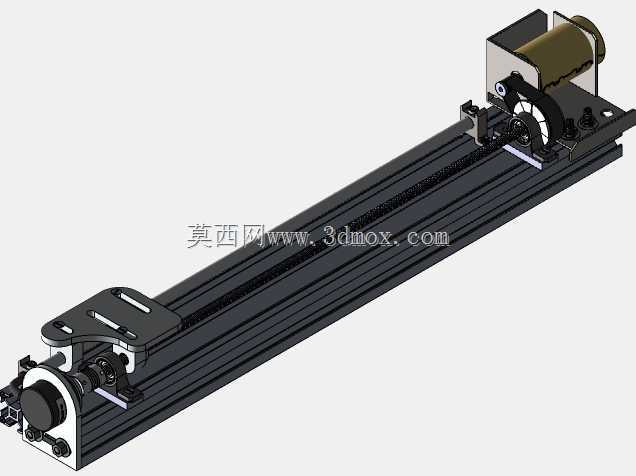

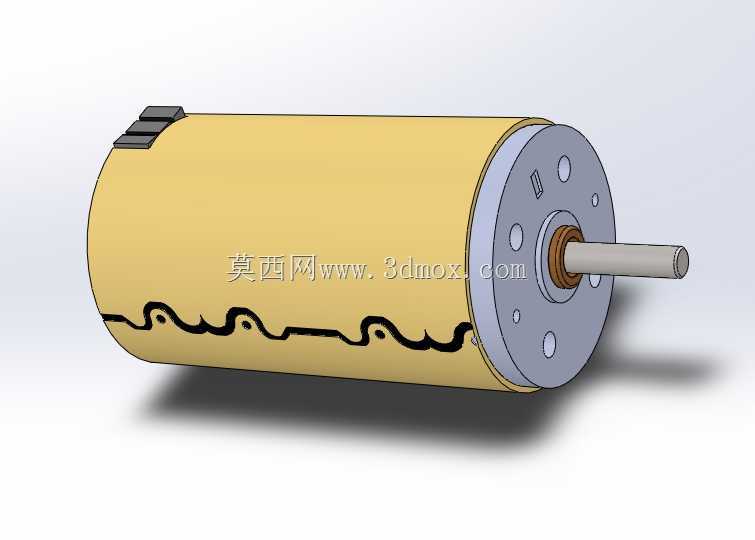

　　这款直线传动滑台模组，核心采用双平行光轴作为滑动导向载体，搭配滑动式承载滑块完成直线往复动作输出，驱动端集成了带减速结构的直流动力单元，通过同步带传动结构将动力传递至滑块，实现预设行程内的精准位移输出。从实际应用场景来看，这类滑台模组常被用在小负载自动化工位的物料移位、检测工位的探头进给、小型喷涂设备的喷枪往复移动、教学实验平台的位移执行端，也可搭配多轴连接板组合成十字、龙门式多轴运动平台，适配3C电子小件分拣、实验室样本移送、小型包装线的推料动作等对安装空间有严格限制的场景。

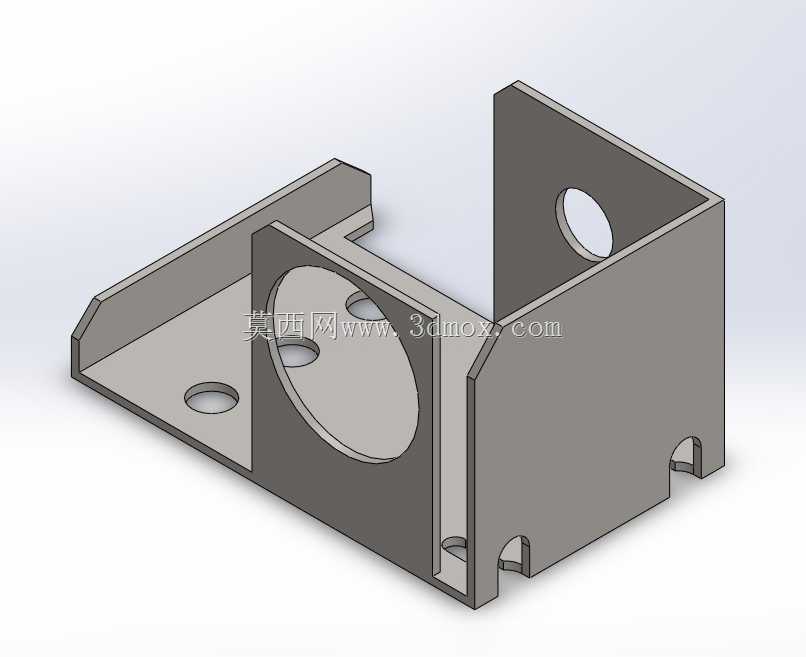

　　从功能特性上看，该模组采用光轴导向搭配自润滑滑动衬套的结构，相比滚珠导轨结构成本更低，同时具备不错的抗粉尘能力，在常规工业车间环境下无需频繁做导轨防尘维护，滑动副的阻尼均匀，低速运行时不会出现滚珠结构常见的爬行问题，适合对运行平稳性有要求但负载不大的工况。驱动端的动力单元自带安装支架，直接固定在模组端部的立板上，同步带张紧结构集成在端部安装座内，无需额外设计张紧机构，装配时只需调整端部固定螺栓即可完成皮带张紧度调节，大幅降低现场装配调试的工作量。滑块台面预留了多组标准安装螺纹孔，可直接搭载小型夹具、检测传感器、作业执行端等负载，不需要额外加工转接板，能缩短设备搭建的周期。

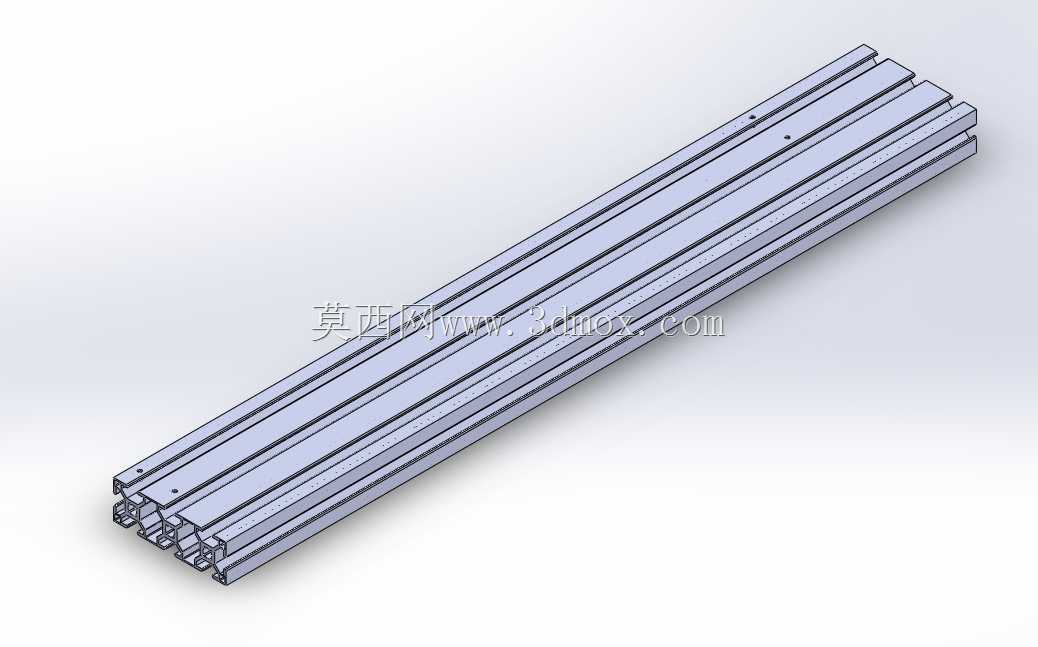

　　设计思路上，整个模组采用一体化铝型材作为底座主体，两根导向光轴直接嵌入底座的定位槽内，通过端部顶丝完成轴向固定，既保证了光轴的平行度公差，又省去了额外的导向件安装座，有效压缩了整体的宽度方向尺寸。端部的轴承座采用分体式设计，支撑同步带轮的转轴两端搭配深沟球轴承，可承受同步带传动带来的径向载荷，避免长时间运行后转轴出现偏磨问题。滑块部分采用分体式夹紧结构，滑动衬套嵌入滑块的安装孔内，通过侧面的紧定螺钉完成衬套固定，后期衬套磨损后可直接快速更换，无需更换整个滑块部件，降低设备后期的维护成本。模组两端都设计了硬限位挡块，搭配缓冲橡胶垫，可在滑块运行至行程端点时吸收冲击动能，避免硬碰撞导致的部件变形或位置偏移，同时端部预留了光电限位开关的安装槽位，用户可根据自身控制需求加装原点、限位开关，实现电控层面的行程保护。

　　从安装边界尺寸来看，该模组整体截面宽度控制在较窄的范围内，底座厚度较薄，可直接通过底座上预留的沉头安装孔固定在设备台面或型材框架上，安装孔位采用标准间距设计，可适配市面上主流的工业铝型材安装槽尺寸。行程覆盖常规小行程应用需求，滑块伸出底座的高度较低，整体重心贴近安装面，高速往复运行时的震动更小，不会因为重心过高导致运行抖动。端部的动力单元出线方向预留了多个走线槽，可适配侧面、端面等不同方向的走线需求，避免设备运行过程中线缆与运动部件发生干涉。需要注意的是，该模组的滑动结构适合水平安装使用，若要垂直安装需要额外搭配配重或制动结构，避免断电后滑块下滑引发安全问题；同步带传动的结构本身具备一定的缓冲特性，但不适合大负载、高精度定位的重载场景，选型时需要根据实际负载重量、运行速度、定位精度要求匹配对应的参数，若用于洁净环境使用还可额外加装伸缩防尘罩，避免粉尘进入滑动副加速部件磨损。
