带多级齿轮减速结构的伺服驱动装置

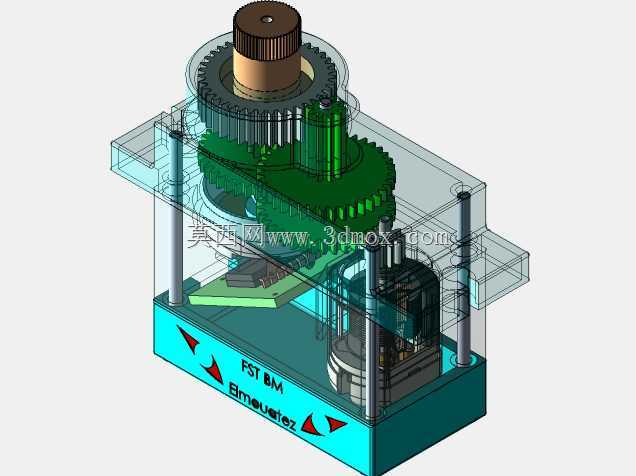

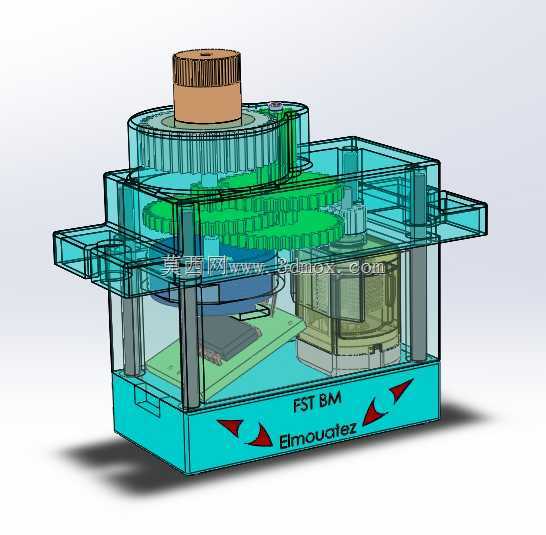

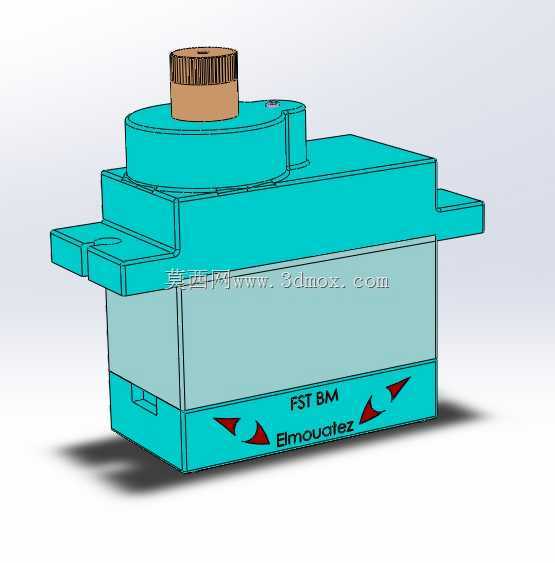

　　这套伺服驱动装置的三维结构，核心是把伺服动力输出、多级减速传动、位置反馈、输出轴端适配做了高度集成化的结构设计，在小型自动化设备的精密动作执行场景里适配性极强。从实际工程应用来看，这类集成式伺服驱动单元常被用在小型桌面自动化设备的工位进给、航模舵面控制、小型机械臂关节驱动、教学实验平台的动作执行端，相比传统分体式的伺服电机加独立减速器的组合，它把传动链完全封装在壳体内部，不需要额外做传动部件的防护设计，能大幅缩短设备开发阶段的结构适配周期。

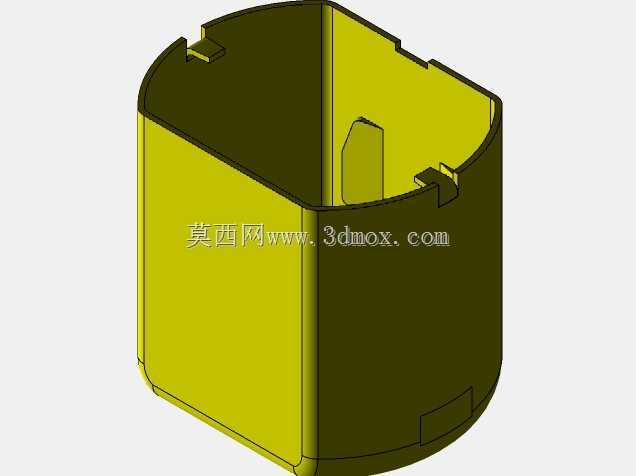

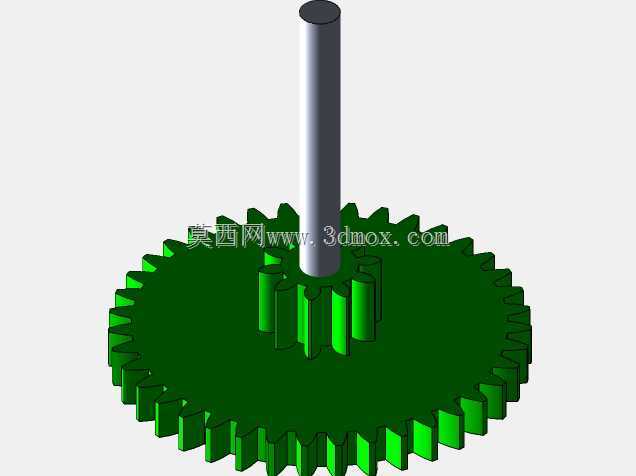

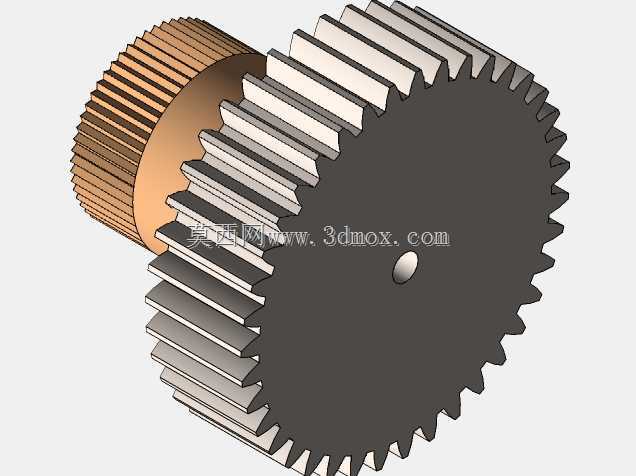

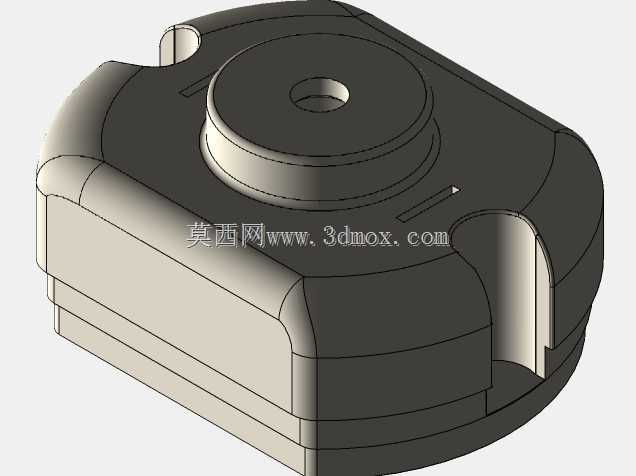

　　从结构设计逻辑来看，这套装置最核心的设计思路是在有限的安装空间内，通过多层平行轴齿轮组实现大减速比的动力传递，同时保证输出轴的回转精度与输出扭矩满足小负载精密动作的需求。最上层的带滚花纹理的输出轴端，是直接对接负载的接口，滚花结构的设计是为了增大与负载连接件的摩擦力，避免传动过程中出现轴孔打滑的问题，输出轴的轴向定位通过上层壳体的轴承孔完成，径向跳动量可以通过轴承配合公差控制在精密传动允许的范围内。中间层的透明壳体部分是多级齿轮传动腔，内部的齿轮组采用平行轴布置，从伺服电机的输出小齿轮开始，每一级齿轮都通过轴系固定在壳体的定位柱上，齿轮的模数选择兼顾了传动强度与传动平稳性，齿侧间隙通过齿轮的中心距公差做了严格控制，避免反向传动时出现过大的空程误差，这对于需要正反转频繁切换的伺服控制场景来说至关重要，空程过大会直接导致位置控制精度下降，无法满足精密点位动作的要求。

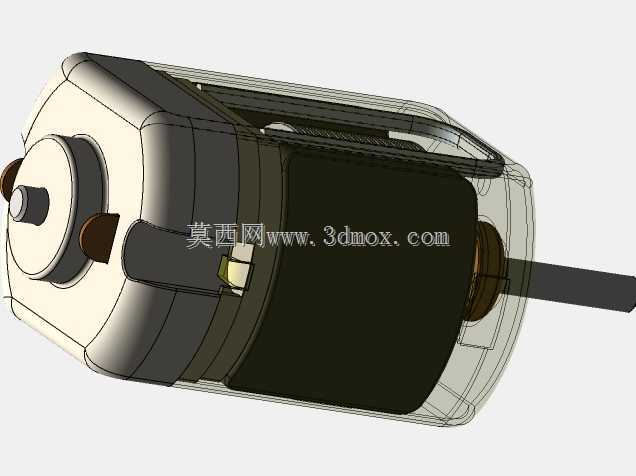

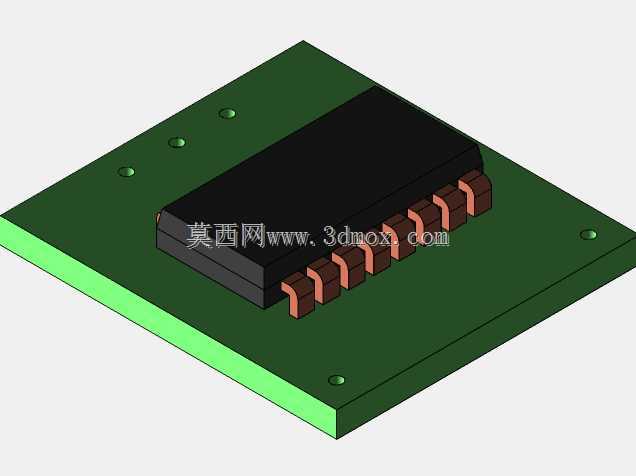

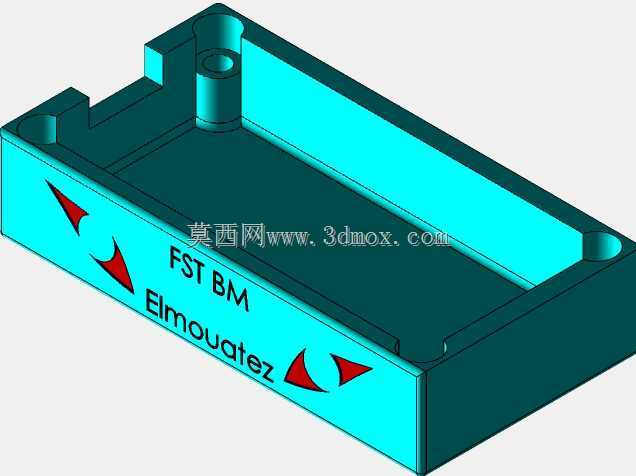

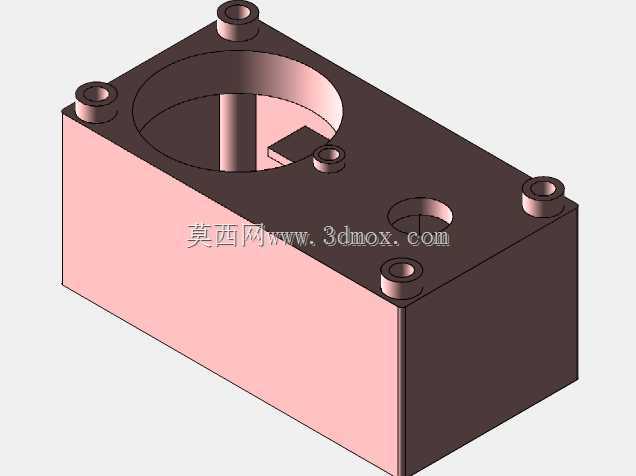

　　下层的壳体部分是动力与控制单元的安装腔，内置的伺服动力元件、控制电路板都通过定位槽与卡扣固定在壳体内部，电路板上集成了驱动电路与位置反馈元件，不需要额外外接独立的驱动模块，供电与控制信号通过壳体侧面预留的接口接入即可完成驱动，这种集成化的电路设计大幅减少了外部布线的工作量，也避免了外部布线干扰控制信号的问题。壳体底部的标识区域做了凹陷式的设计，既可以粘贴产品标识，也能在安装时起到定位防错的作用，底部的安装面做了平面度处理，保证安装到设备基板上时不会出现倾斜，避免内部齿轮轴系因为安装倾斜出现偏载磨损的问题。

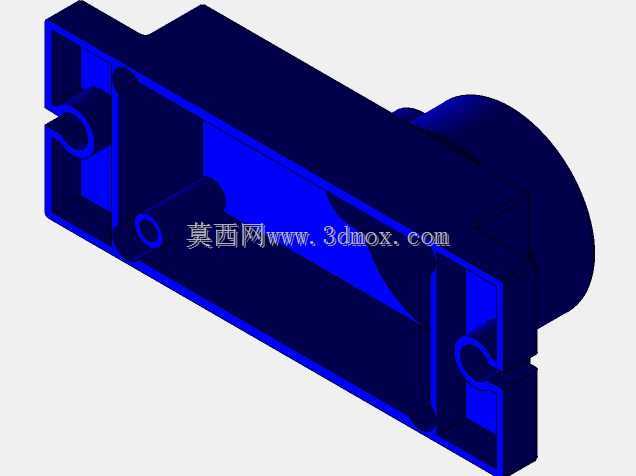

　　从安装边界与尺寸适配的角度来看，这套装置的整体外形是方正的盒式结构，四周的凸缘结构预留了安装孔位，可以直接通过螺栓固定在设备的安装基板上，不需要额外设计复杂的安装支架，安装孔的位置公差按照通用小型传动元件的安装规范设计，能兼容多数小型自动化设备的安装孔位布局。输出轴的中心高度经过匹配设计，对接同步轮、摆杆、连杆等常见负载连接件时，不需要额外做轴高调整的垫块，能直接完成装配。内部的传动齿轮与壳体之间预留了足够的安全间隙，避免齿轮运转过程中与壳体内壁发生剐蹭，同时壳体内部预留了润滑脂的存储空间，出厂时填充润滑脂后可以满足长期运转的润滑需求，不需要用户频繁拆解维护。

　　在实际选型适配时，需要注意这套装置的输出扭矩范围匹配小负载的精密动作场景，不适合大负载的重载传动场合，它的优势在于集成度高、体积小、传动精度稳定，在空间受限的小型设备里能替代传统的分体式伺服传动方案，减少结构设计的工作量。设计过程中对每个轴系的受力都做了校核，齿轮的齿根弯曲强度、齿面接触强度都能满足额定负载下的长期运转需求，壳体采用的是轻量化的结构设计，在保证结构刚度的前提下尽可能降低整体重量，对于有重量限制的移动类设备、航模类应用场景来说，这种轻量化设计能有效降低设备的整体负载，提升动作响应速度。
