铰接式支点库德传动连接结构

　　在工业传动链路、自动化执行机构以及小型工装夹具的动力传递环节里，这类铰接式支点结构承担着改变力传递方向、补偿装配同轴度误差、实现多自由度转角调节的核心作用，很多需要往复摆动、角度微调的工位都会用到同原理的连接构件，比如检测工位的角度调整支座、小型执行臂的关节连接点、工装夹具的压紧力传递支点，都需要这类结构来保证动力传递过程中不会出现卡滞、别劲的问题，避免刚性连接带来的应力集中损伤传动部件。

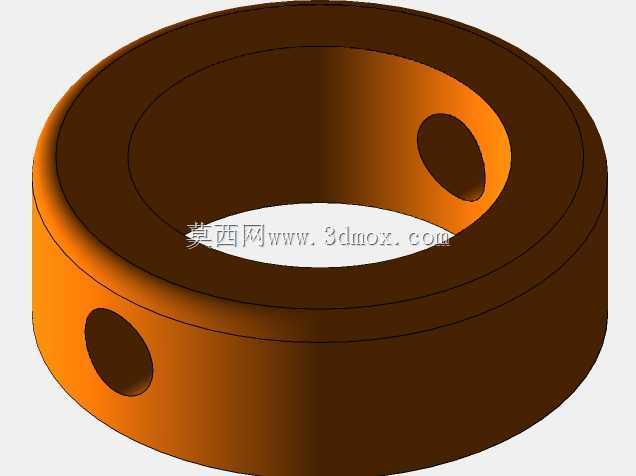

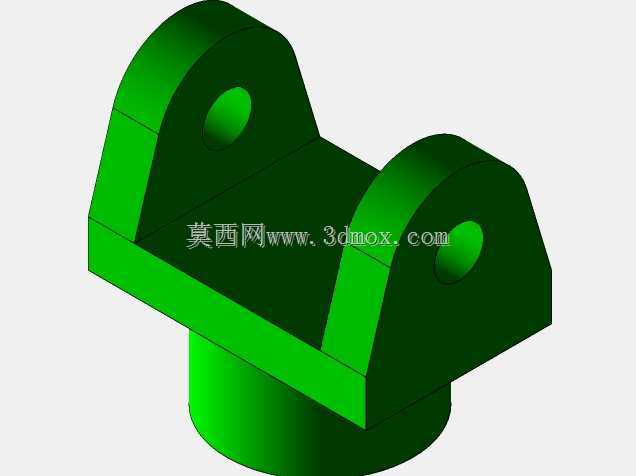

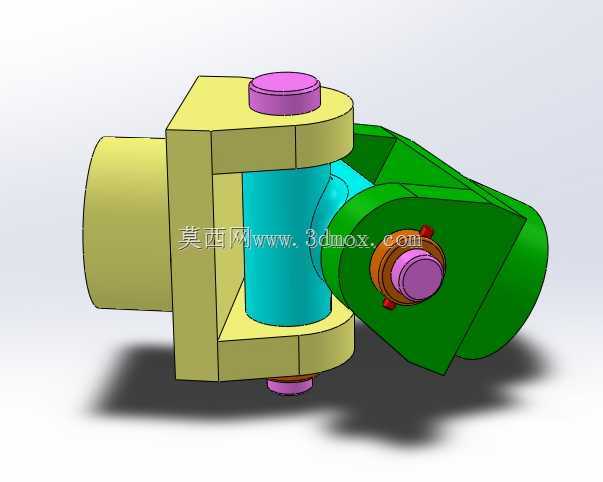

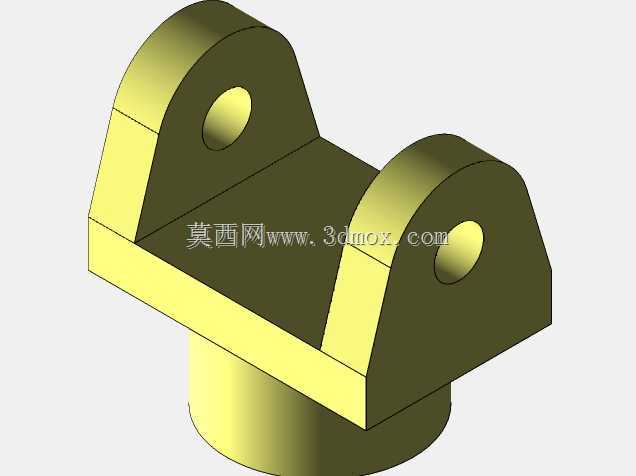

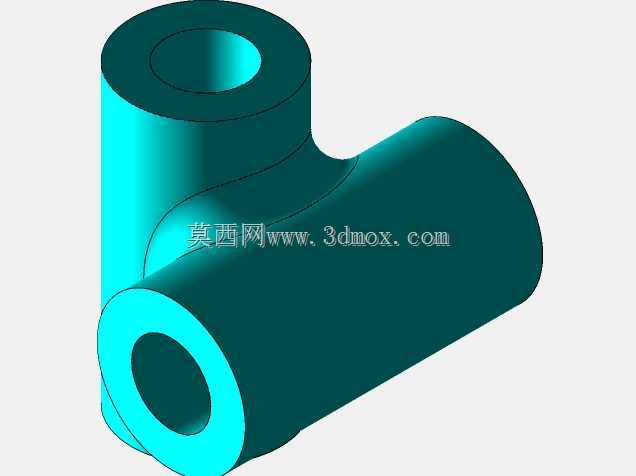

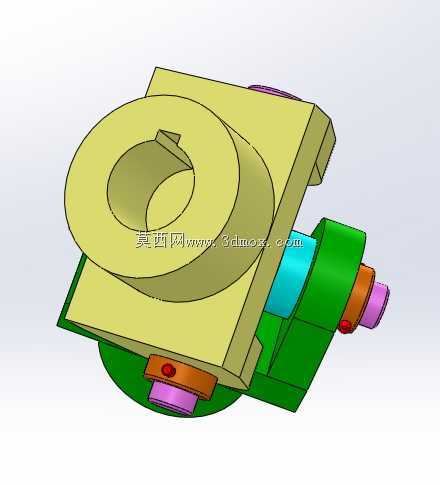

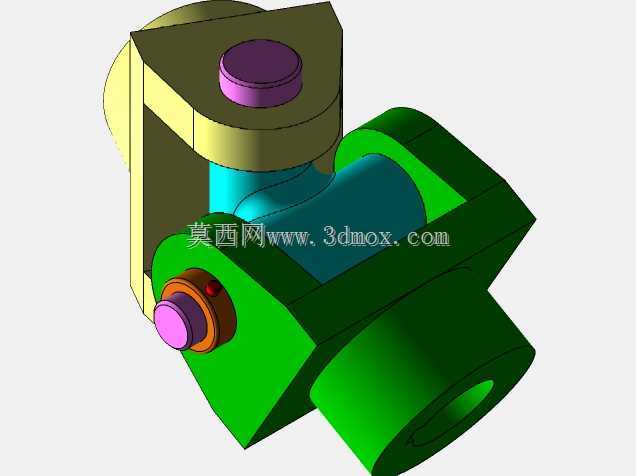

　　从结构本身来看，整个构件分为三个核心功能段：左侧的筒状连接段用来和外部动力输出轴或者固定支撑轴做套接配合，内孔做了公差适配设计，装配时可以根据实际工况选择间隙配合或者过渡配合，保证连接后不会出现径向窜动；中间的框型支座是整个支点的承载主体，上下两个同轴的销轴安装孔做了同轴度公差约束，穿入的销轴承担整个铰接副的径向载荷，销轴两端的限位端盖结构可以防止销轴在往复摆动过程中出现轴向窜动，端盖和支座接触面之间预留了垫片安装空间，方便后期维护时调整铰接副的转动间隙，避免长期磨损后出现旷量；右侧的偏心铰接段是实现角度传动的核心部分，这个部分和中间销轴做偏心设置，当左侧筒段接收到旋转动力或者外部摆动力时，右侧铰接段会绕中间销轴做定角度的往复摆动，偏心距的大小直接决定了输出端的摆动行程，设计时可以根据实际需要的摆动角度调整偏心距参数，适配不同的行程需求。

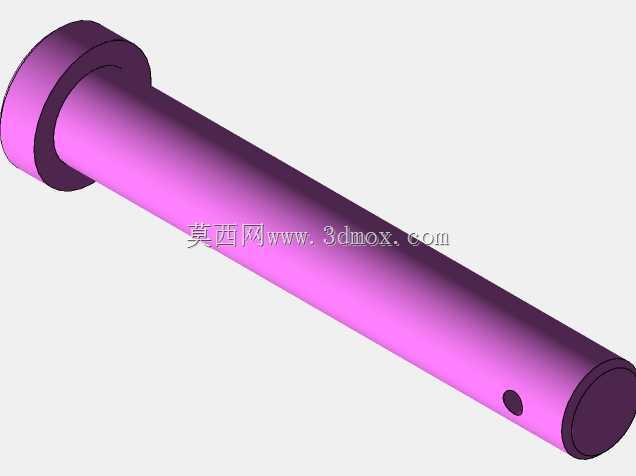

　　设计这类铰接支点结构时，首先要核算销轴的剪切强度和接触应力，因为整个传动过程中销轴是主要的受力部件，需要根据传递的最大扭矩、最大摆动力来选择销轴的材质和热处理工艺，常规工况下选用45号钢调质处理即可满足强度要求，重载工况则需要选用合金结构钢做表面淬火处理，提升销轴表面的耐磨性能。其次要考虑铰接副的润滑设计，中间销轴和右侧铰接段的配合面之间需要预留润滑脂槽，装配时填充润滑脂，减少长期往复转动带来的磨损，延长构件的使用寿命；上下端盖和支座的连接采用内六角螺钉紧固，螺钉的排布要做动平衡校核，避免高速摆动时因为质量分布不均产生振动。

　　安装边界方面，左侧筒状连接段的外径、内孔直径以及轴向长度需要和对接的轴类零件做尺寸匹配，安装时要保证筒段的轴线和中间销轴的轴线保持垂直，误差控制在0.02mm以内，否则会导致传动过程中出现附加弯矩，加速部件磨损；右侧铰接段的输出连接孔用来对接外部执行构件，安装时要保证输出孔的轴线和中间销轴轴线平行，避免出现传动卡滞；整个构件的外部轮廓尺寸需要预留足够的摆动空间，尤其是右侧偏心段摆动到最大角度位置时，不能和周边的固定构件发生干涉，设计三维模型时已经做了全行程的干涉检查，保证在设计摆动角度范围内所有运动部件都不会出现碰撞。

　　从实际使用场景来看，这类支点结构常被用在传感器的角度调整支架、小型气动执行机构的传动关节、检测设备的探头摆动支座上，相比一体式的刚性连接结构，这种铰接式支点可以补偿安装过程中出现的小角度误差，降低装配精度要求，同时在受到冲击载荷时，铰接副的微小间隙可以起到一定的缓冲作用，保护相连的精密部件不受损坏。结构的各个零件都做了工艺性优化，比如支座的框型结构采用铣削加工即可成型，没有复杂的曲面特征，加工难度低；销轴采用标准圆钢料车削加工，不需要特殊的工装夹具，适合小批量加工生产；各个配合面的公差等级选用经济加工精度即可满足使用要求，不需要过高的加工精度带来额外的成本增加。
