穿越机图传发射模块电路板结构设计

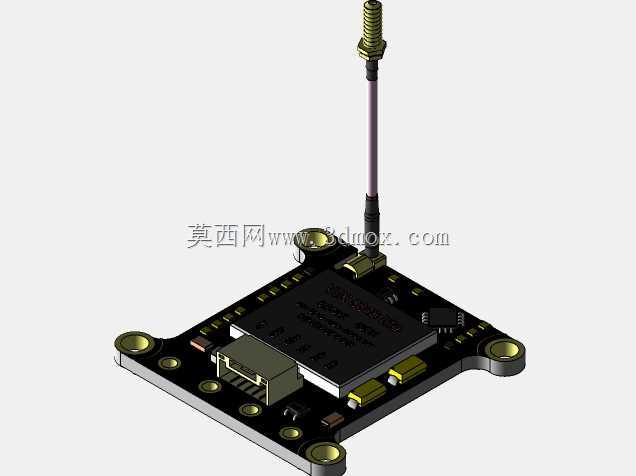

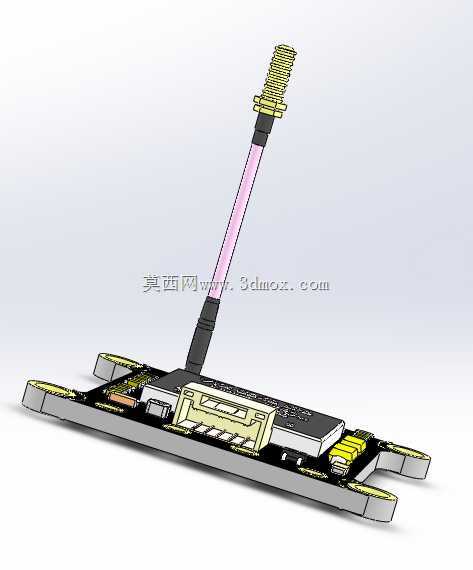

　　做航模电子件结构设计快八年，经手的图传发射板少说也有三四十款，这次拿到的VTX模块结构，刚打开模型就觉得细节处理得很贴合实际装机需求，先从安装边界说起，这块板采用四角沉金安装孔设计，孔位做了金属化包边，四个孔的中心距完全匹配市面上主流五寸穿越机的飞塔堆叠标准，孔边到板边的预留距离刚好够拧M2尼龙铜柱，不会出现螺丝刮擦表层走线的问题，板厚按常规1.6mmFR4板材设计，表层阻焊层做了哑光黑处理，既减少装机后的光反射干扰，也能在炸机时给表层铜箔提供基础防护。

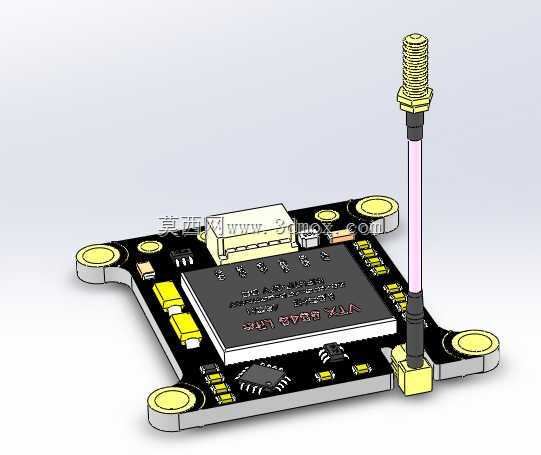

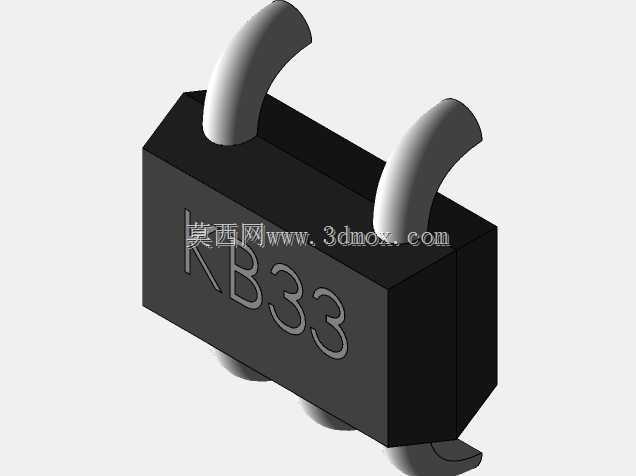

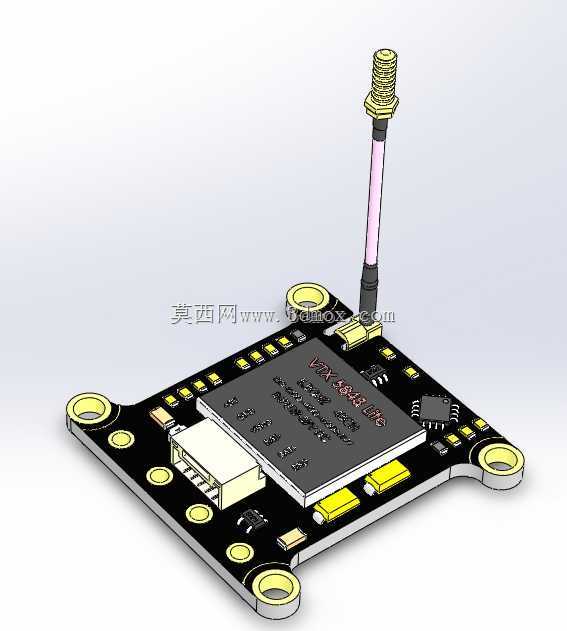

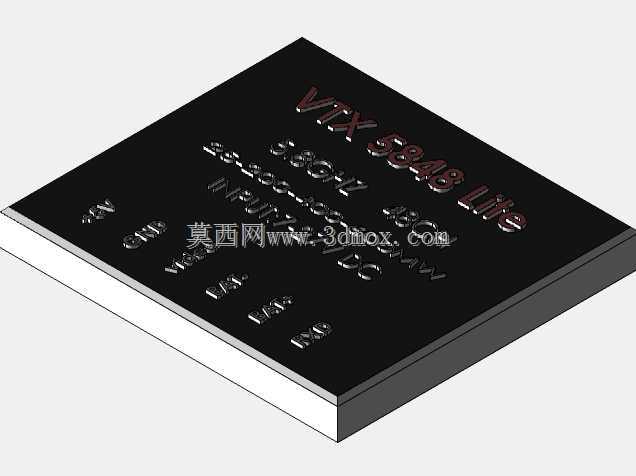

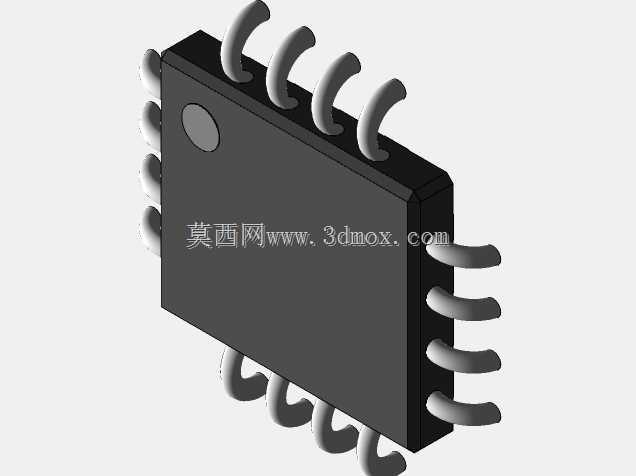

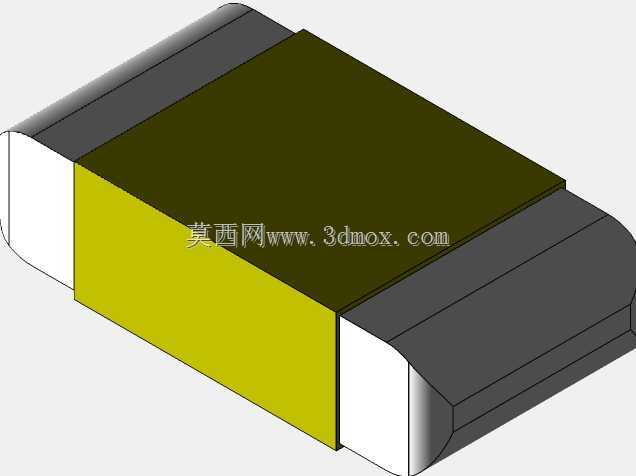

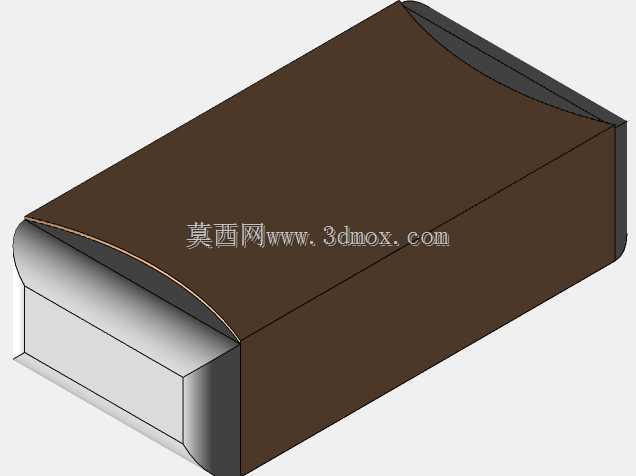

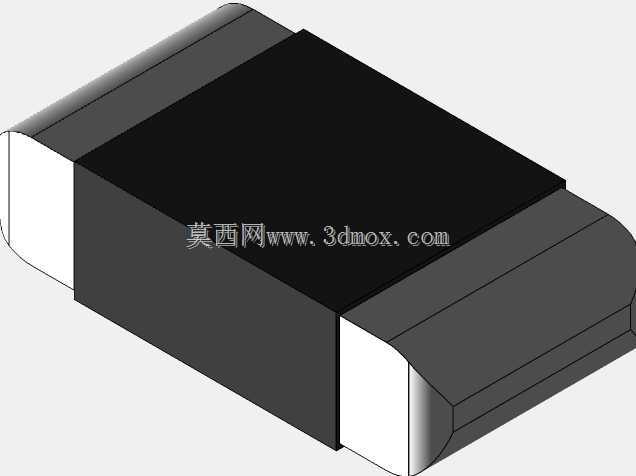

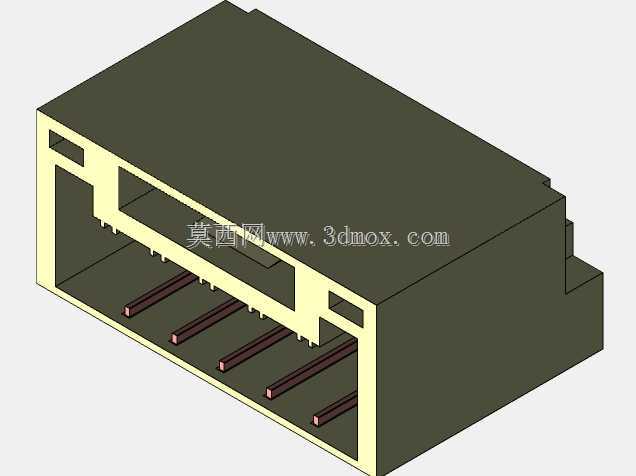

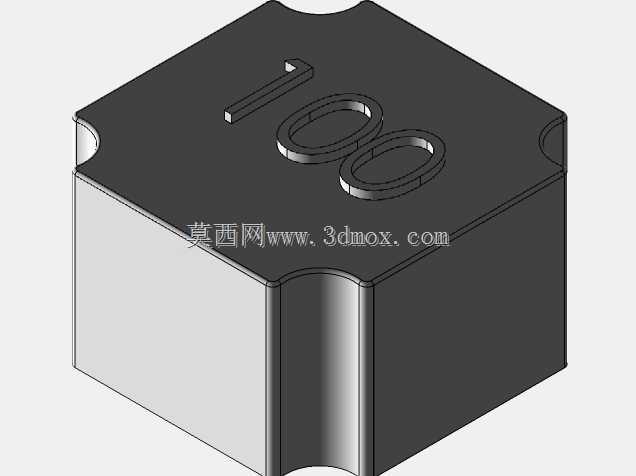

　　板载元件的布局完全是冲着实际飞行的工况去的，射频主芯片放在板子几何中心偏上的位置，刚好避开飞控核心陀螺仪的安装投影区，减少数字信号对陀螺采样的电磁干扰，电源输入接口采用卧式贴片插座，布置在板边侧方，插线后走线不会和上层的飞控、接收机板卡产生干涉，板上的滤波电容全部采用卧式贴片封装，高度控制在2.5mm以内，堆叠安装时不会顶到上层板卡的底部元件，射频输出端的SMA天线座做了加强固定设计，座子底部延伸出两个固定焊盘直接焊在PCB表层，炸机时天线受到侧向冲击力不会直接把焊盘扯掉，这一点比很多公版图传板只靠引脚固定的结构靠谱很多。

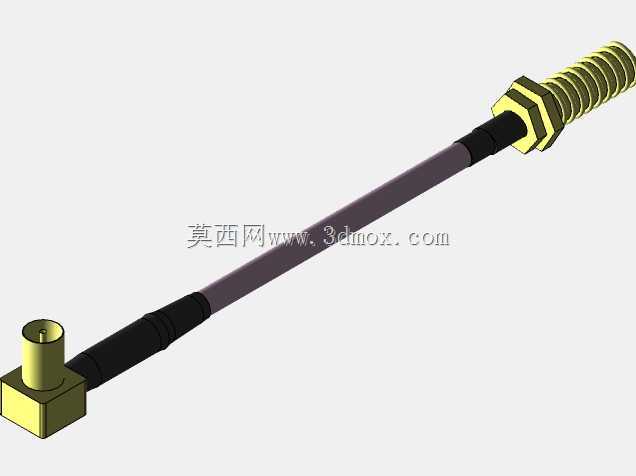

　　天线部分的结构设计也考虑了实际使用的损耗问题，天线馈线采用半刚性同轴结构，内导体和外屏蔽层的长度做了精准匹配，对应5.8G频段的驻波比能控制在1.2以内，减少射频信号的反射损耗，天线顶部的SMA接头做了滚花处理，徒手拧天线的时候不容易打滑，接头和馈线的连接位置做了应力释放结构，频繁更换天线的时候不会出现馈线根部断裂的问题。

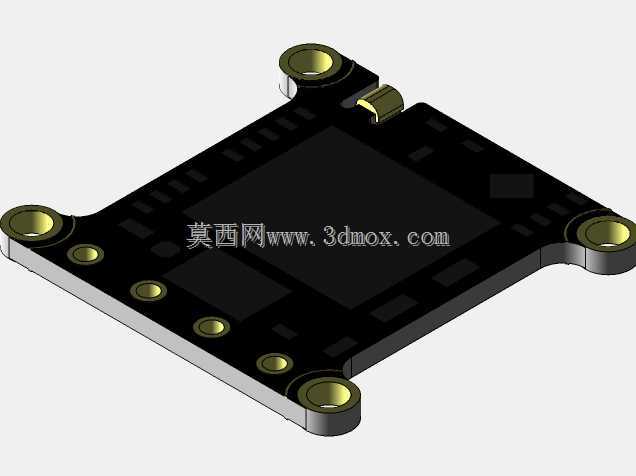

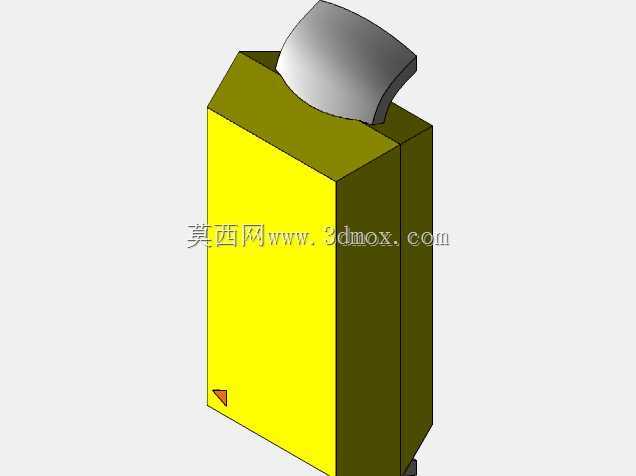

　　实际装机场景里，这类图传模块主要用在竞速穿越机、航拍花飞机上，工作时的发热问题也在结构设计里做了考量，主芯片背面的PCB区域做了露铜处理，装机时可以贴一层导热硅胶垫把热量传导到飞塔的金属安装柱上，不用额外加装散热片就能满足长时间满功率发射的散热需求，板上的状态指示灯布置在板边侧方，装机后不用拆开机身就能通过灯色判断当前的发射频段和功率档位，调试的时候省很多事。

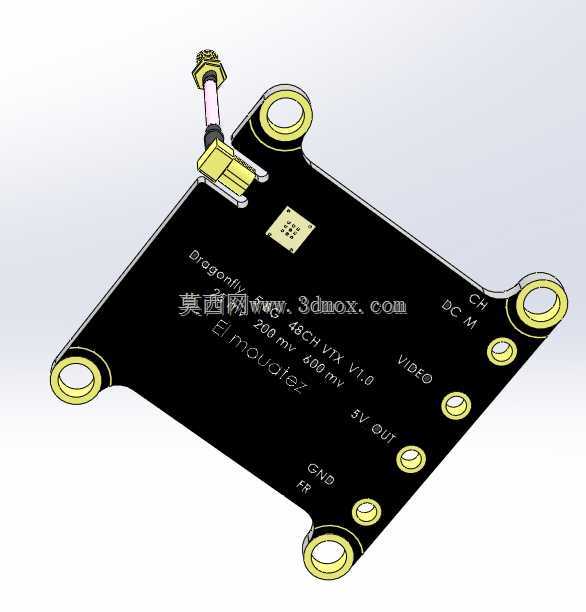

　　从建模细节来看，所有元件的封装尺寸都和实际量产的物料完全匹配，焊盘大小、元件间距都符合SMT贴片的工艺要求，不会出现贴片时元件干涉、连锡的问题，安装孔的沉金深度做了明确标注，铜柱拧上去之后能保证良好的接地连续性，既可以减少射频信号的杂散辐射，也能在静电放电时给板卡提供泄放路径，提升飞行时的抗干扰能力。板边的走线全部做了圆弧处理，没有直角走线，减少高频信号的辐射泄露，接口位置的丝印标注清晰，装机时不会出现电源正负极接反的问题，整体结构没有冗余的设计，每一处布局都是围绕航模装机的实际痛点做的优化，不管是拿来做结构参考，还是直接导出图纸打样量产，都能直接对接生产流程，不用再做大幅的结构调整。
