传感器配套集成安装阀块结构设计

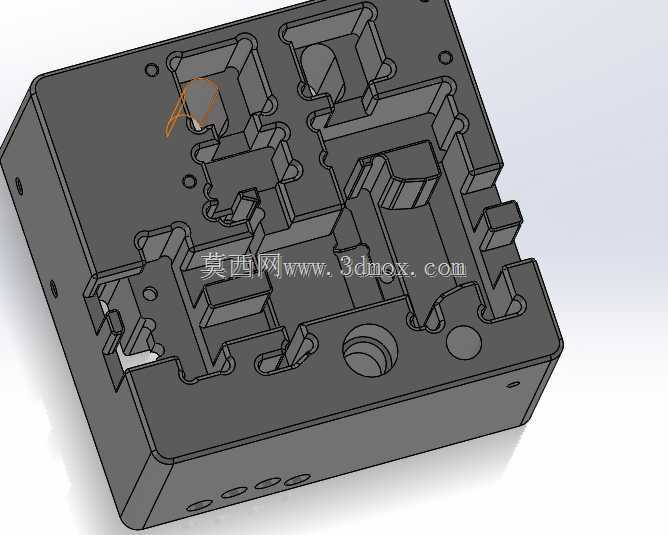

　　该集成阀块主要面向工业传感检测与液压控制结合的应用场景，常见于自动化产线的流体压力、流量检测工位，以及小型液压站的传感元件集成安装单元，替代传统分散式的管路连接结构，减少外接管路带来的泄漏点与安装空间占用。从结构设计来看，整体采用方块式基体布局，六个安装面做了平整铣削处理，保证安装时的贴合精度，避免因基面不平导致的密封失效或者传感元件安装偏斜。基体上的型腔布局完全匹配对应传感器、液压阀件的安装轮廓，每一处沉槽的深度都经过公差核算，保证元件装入后不会出现凸起干涉，同时预留了密封件的安装槽位，槽宽与深度适配常规O型圈的压缩量要求，无需额外加装密封垫片即可实现端面密封。基体侧面分布的多个通孔分为两类，一类是油路或气路的流通孔，

　　孔道内壁做了去毛刺处理，避免流体经过时产生紊流影响传感检测精度，孔口位置做了倒角处理，方便外接管路接头的旋入，不会刮伤接头的密封螺纹；另一类是安装固定孔，孔位坐标与配套安装板的孔系完全对应，采用通孔设计，可从正面直接穿入螺栓完成固定，安装时无需额外调整对位，降低现场装配的工时消耗。设计过程中优先考虑了元件的排布合理性，将需要频繁调试的传感元件安装位布置在靠近操作侧的端面，日常校准、更换时无需拆卸整个阀块，仅需松开对应元件的固定螺丝即可操作；将流体进出的孔道布置在阀块的侧下方，外接管路后不会遮挡上方的元件操作空间，同时管路走向可以顺着设备机架排布，避免管线杂乱影响设备整体布线。阀块的边角位置做了小尺寸倒角处理，

　　避免装配过程中尖锐边角划伤操作人员或者管线外层，同时也减少了毛坯加工时的应力集中问题，提升长期使用下的结构稳定性。安装边界方面，整体外形为规整长方体，长宽高尺寸适配常规小型液压站的安装空间，安装孔的跨距符合通用安装板的孔距标准，可直接替换同规格的传统集成阀块，无需对原有设备的安装基座做二次改造。每一处型腔的避让尺寸都经过干涉校验，装入对应传感器与阀件后，元件之间预留了足够的扳手操作空间，拆装单个元件时不会碰到相邻的其他部件，日常维护的便利性大幅提升。流道设计上采用了最短路径原则，减少流体在阀块内部的流道长度，降低压力损失，同时避免流道出现直角急转弯，减少流体冲击带来的振动与噪声，保证传感元件检测到的压力、

　　流量数据更贴近管路内的真实数值，不会因为流道结构问题产生检测误差。基体上的定位销孔位置经过精准核算，与配套元件的定位销完全匹配，安装时可以先通过定位销完成元件的预定位，再拧紧固定螺栓，避免螺栓拧紧过程中元件出现偏移，保证密封面的完全贴合。
