便携式调频调幅广播接收设备结构设计

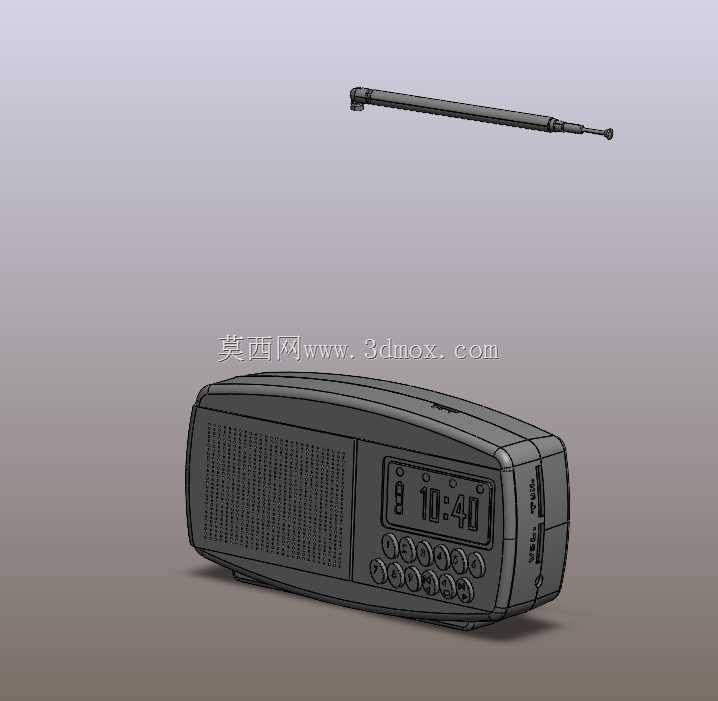

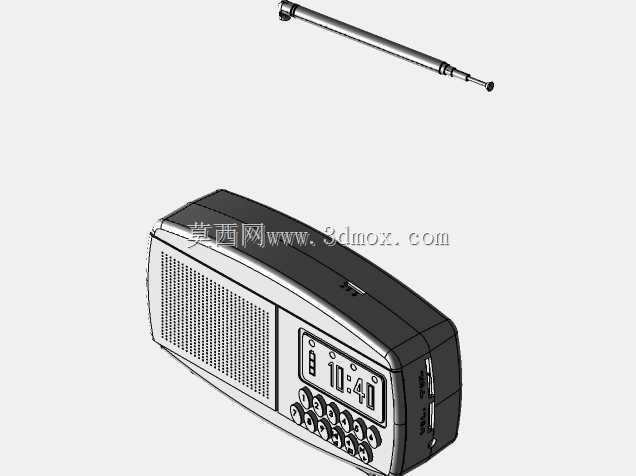

　　这款广播接收设备的结构设计，首先围绕户外流动作业、应急通讯保障、偏远区域信息接收这类实际场景展开，区别于家用固定摆放的音频设备，整机做了一体化的抗磕碰壳体设计，边角全部做了大圆弧过渡处理，避免日常携带过程中剐蹭背包或者磕碰硬物造成壳体开裂。从结构布局来看，整机分为前壳操作区、中框腔体、后壳电池仓三个核心装配层级，前壳区域集成了扬声器出声网孔、数字显示窗口、功能按键阵列，出声网孔采用矩阵式排布的长圆孔设计，孔位间距经过声学路径校核，既保证声音传出的通透度，又能阻挡日常使用中的灰尘、飞溅水滴进入腔体内部，网孔区域的壳体壁厚做了局部加厚处理，避免频繁擦拭或者外力挤压造成网孔变形。数显窗口采用下沉式台阶设计，透明视窗与壳体之间预留了0.

　　15mm的粘接胶槽，装配时采用双面泡棉胶粘接固定，既可以保证视窗的连接强度，又能填充装配间隙避免光线从缝隙漏出影响显示效果。按键区域采用一体式硅胶按键设计，每个按键的触发行程控制在0.8-1.2mm之间，按键底部对应PCB板上的轻触开关位置做了定位凸柱，避免长期按动造成按键偏移卡滞，按键表面做了微凸的弧度处理，贴合指腹按压的触感，即使戴薄劳保手套操作也能准确触发对应功能。设备顶部的拉杆天线是结构设计的重点考量部分，天线底座采用嵌入式旋转结构，可实现0-180度的俯仰角度调节，同时支持360度水平方向旋转，方便在不同信号环境下调整天线朝向获取最佳接收效果；天线拉伸后的总长度经过信号匹配校核，每一节天线杆的配合间隙控制在0.

　　03mm以内，拉伸过程顺滑无卡顿，收回后完全贴合壳体顶部的收纳槽，不会突出壳体轮廓避免携带时勾挂外物。设备侧面预留了耳机插孔、电源开关、调谐旋钮的安装位，所有外接接口都做了下沉式设计，接口端面比壳体外表面低0.5mm，避免外接插头受到侧向力时造成接口焊盘脱落；调谐旋钮的外圈做了滚花处理，增大转动时的摩擦力，微调频率时不会出现打滑现象。内部腔体的布局上，扬声器单元固定在前壳内侧的定位柱上，扬声器与壳体之间垫有薄型减震泡棉，避免大音量播放时壳体产生共振杂音；PCB板通过四颗螺丝固定在中框的定位柱上，板上的高频接收模块远离电池仓区域，避免电池供电的电磁干扰影响信号接收灵敏度。电池仓位于后壳区域，采用两节五号电池的供电规格，

　　仓盖做了卡扣式锁紧结构，不需要额外工具即可打开更换电池，仓盖与壳体之间设计有一圈密封筋，配合电池仓内的导电弹片做了防锈镀层处理，在潮湿环境下使用也不会出现接触不良的问题。整机的外形尺寸控制在手掌可握持的范围内，厚度方向做了收腰处理，单手握持时贴合手掌弧度，长时间携带也不会有明显的坠重感；底部设计有两个条形的橡胶防滑垫，放置在金属台面、木质桌面等光滑平面上时不会轻易滑动，防滑垫的高度为0.8mm，既可以垫高壳体避免底部被桌面硬物刮花，又能留出一定的声音反射空间提升低频播放效果。从装配工艺角度来看，前后壳采用卡扣加螺丝的组合固定方式，螺丝全部隐藏在电池仓内部和防滑垫下方，整机外表面没有裸露的螺丝孔，保证外观的整体性；壳体表面采用细晒纹处理，不容易残留指纹和划痕，适合户外复杂环境下长期使用。
