微型滚柱直线导轨结构三维设计

　　这款微型滚柱直线导轨的设计，最初是面向狭小安装空间内的高精度直线往复运动场景做的适配，在3C电子精密装配工位、小型检测设备的滑台导向、实验室微量进给机构这类对安装空间占用敏感、同时对运动直线度有较高要求的场合，这类小规格导轨的应用占比正在逐年提升。区别于常规滚珠导轨的点接触承载形式，这款导轨采用滚柱作为滚动体，线接触的承载形式让同等截面尺寸下的额定动载荷提升了近四成，同时抗倾覆力矩的表现也更优，在滑台存在偏载的工况下，不会出现局部应力集中导致的导轨过早磨损、运动卡顿问题。

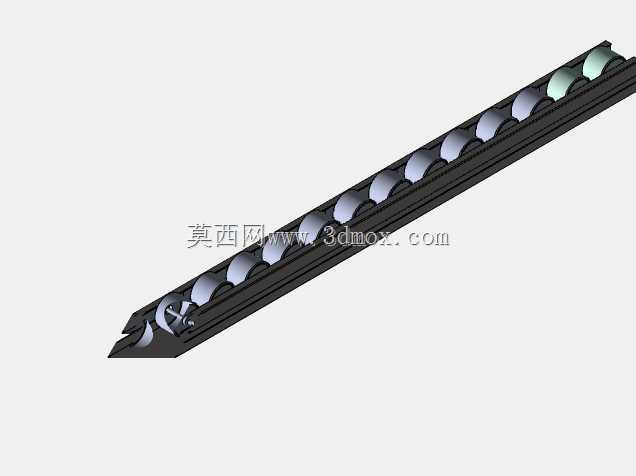

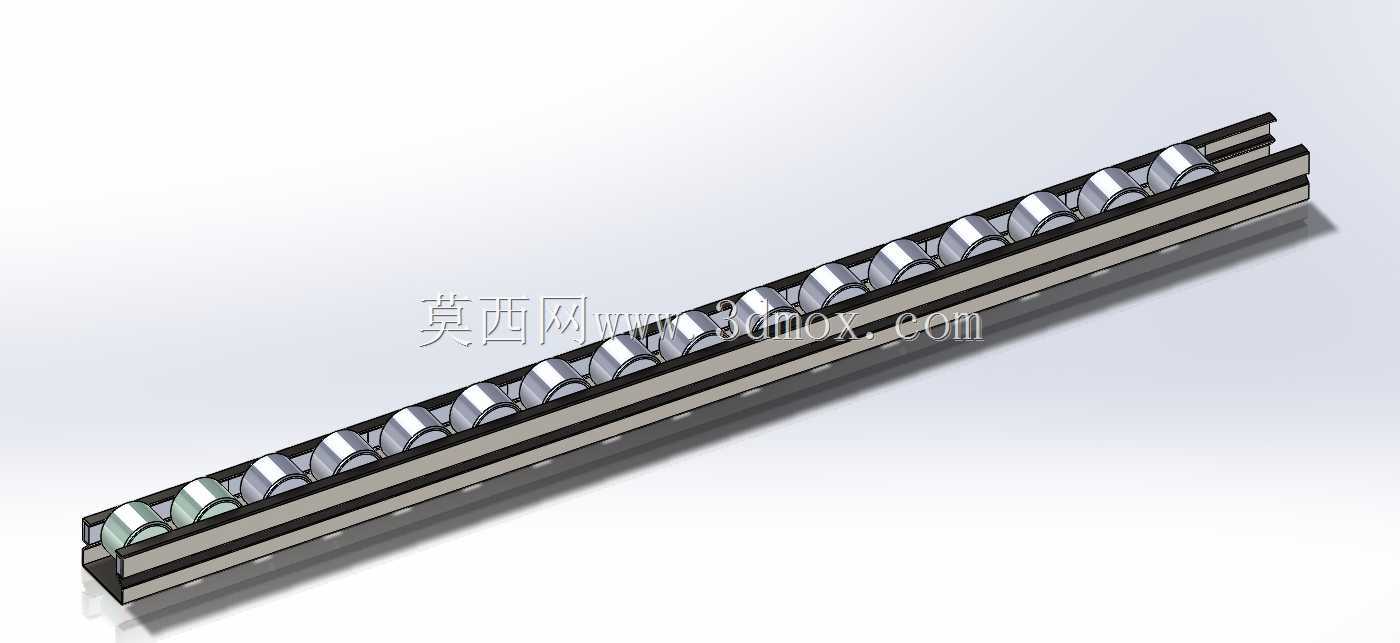

　　从结构设计逻辑来看，导轨本体采用一体化成型的滚道加工思路，四条滚道对称分布在导轨基准面两侧，滚道的曲率半径与滚柱端面的倒角做了匹配优化，滚柱在循环回路中进出承载区时不会出现硬性撞击，从根源上降低了导轨高速往复运动时的振动与噪音。滑块部分的返向器采用嵌入式安装结构，没有额外的凸出固定结构，进一步压缩了滑块的整体外形尺寸，安装时不需要在设备安装板上预留额外的避让沉孔，对于安装板厚度有限的紧凑型设备来说，这个设计细节能大幅降低安装面的加工难度。

　　安装边界方面，导轨的基准侧做了清晰的倒角标识，安装时可以直接靠紧设备安装板的定位侧边，不需要反复打表调整导轨的直线度，单根导轨的标准安装孔位采用等间距分布，孔位的位置度公差控制在0.02mm以内，拼接安装时相邻两段导轨的接缝处不会出现滚道错位，滚柱通过接缝时的运动平顺性不会受到影响。滑块的安装螺纹孔采用盲孔设计，不会出现润滑油从安装孔渗漏的问题，同时滑块端面预留了润滑脂注油口的安装位置，可以根据实际使用工况选择加装自动润滑接头，适配长周期免维护的设备使用需求。

　　在实际选型适配时，这类微型滚柱导轨可以搭配小型伺服电机或者步进电机做直连传动，不需要额外增加减速机构就能实现微米级的进给精度，导轨的滚道表面做了硬化处理，表面硬度达到HRC58-62，硬化层深度均匀，长期往复运行后滚道的磨损量极小，能长期保持稳定的运动精度。针对有防尘需求的使用场景，滑块两端的密封件采用双唇口结构，内层密封唇贴紧导轨表面阻挡微小粉尘进入滚道，外层密封唇可以刮除导轨表面附着的较大切屑或者杂物，在有少量粉尘的加工工位使用时，不需要额外加装复杂的导轨防护罩就能保证运行寿命。

　　设计过程中对滚柱的保持架结构做了优化，保持架的兜孔间隙控制在合理范围，既不会因为间隙过小导致滚柱转动卡滞，也不会因为间隙过大出现滚柱歪斜、蹭碰滚道的问题，导轨在垂直安装、倾斜安装的工况下，滑块不会因为自重出现溜滑问题，运动过程中的阻力波动控制在5%以内，低速进给时不会出现爬行现象，完全能满足高精度检测、微装配类设备的运动平稳性要求。
