同步带轮传动组件结构设计方案

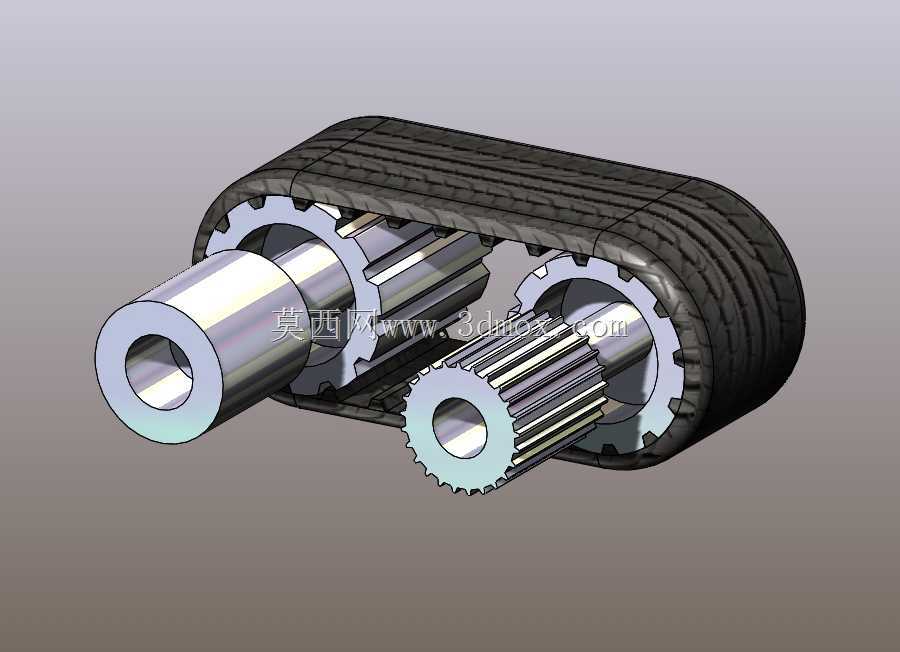

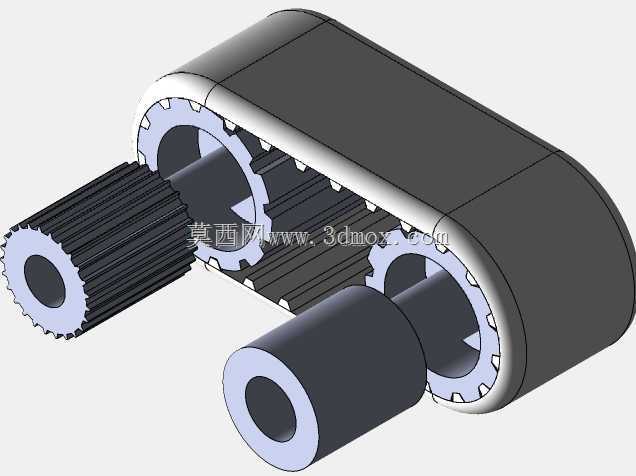

　　这套同步带传动组件的设计，最初是为了解决小型自动化输送线中，传统平带传动易打滑、传动比不准的问题，在做结构选型时，特意选用了齿形啮合的同步带搭配三个不同齿数的带轮，既保留了带传动缓冲吸振的优势，又能保证精确的传动比，不会出现转速丢转的情况。从实际应用场景来看，这类结构常出现在小型检测设备的送料机构、桌面级自动化工作站的动力传输单元，还有部分精密仪器的进给传动段，因为运行噪音低、不需要额外润滑，在对洁净度有要求的电子组装工位也能适配。

　　设计过程中最先确定的是带轮的齿形参数，三个带轮分别承担主动轮、中间张紧轮、从动轮的角色，主动轮采用空心轴结构，是为了方便穿入设备的动力输出轴，轴孔的公差选用H7配合，能保证和电机轴的同轴度，避免高速转动时出现偏心振动。中间的小直径带轮做了齿顶修缘处理，因为它的包角相对更小，修缘后能减少带齿啮入啮出时的卡滞，降低同步带的磨损速率。带轮的齿槽深度严格匹配同步带的齿高，既不会因为槽太浅导致带齿啮合不充分跳齿，也不会因为槽太深让带底和轮槽底部接触，失去齿形传动的意义。

　　同步带的内侧做了和带轮匹配的横向齿，外侧保留了平带的防滑纹理，这种设计是考虑到部分场景下需要用带的外侧做辅助输送，比如贴标工位的标签送进，外侧的纹理能增加和标签底纸的摩擦力，不需要额外加装压轮就能稳定送料。带体内部预置了抗拉线芯，建模时特意做了线芯的排布示意，实际生产中这部分是玻璃纤维或者钢丝材质，能保证带体长期受拉不会出现明显的伸长，减少日常维护时的张紧调整频率。

　　安装边界上，三个带轮的中心距是经过反复校核的，主动轮和从动轮的中心距预留了5mm的张紧调整余量，中间张紧轮的安装座做了长槽孔设计，装配时可以通过调整中间轮的位置来控制同步带的张紧力，张紧力的控制标准是用手指按压带体中部，下沉量为带段长度的2%左右，这个参数在建模时已经通过装配约束做了模拟，能避免现场装配时张紧力过大导致轴承受力过载，或者张紧力不足出现跳齿。

　　从结构细节来看，带轮的两侧都做了挡边，挡边的高度高出带轮齿顶2mm，能防止同步带在高速运转时出现跑偏脱轮的问题，挡边和带轮主体是一体化加工的结构，相比装配式挡边，同轴度更好，不会因为挡边倾斜磨损带的侧边。主动轮和从动轮的轴端都预留了卡簧槽，装配时用轴用卡簧就能限制带轮的轴向窜动，不需要额外做轴向定位的轴肩，能缩短轴的加工长度，让整体结构更紧凑。

　　这套结构的传动比设置是经过负载计算的，主动轮齿数最少，从动轮齿数最多，中间轮只做张紧和换向不改变传动比，整体减速比为2.5:1，适配200W以内的伺服电机输出，能满足小型输送线0.1-0.5m/s的线速度需求，运行时的传动效率能达到98%以上，相比齿轮传动，不需要做密封润滑壳，整体重量更轻，装配难度更低，后期维护只需要定期检查带体磨损情况，不需要加注润滑油，能降低设备的全生命周期维护成本。建模时所有的配合面都做了公差标注的示意，比如带轮和轴的配合面、轴和轴承的配合面，都按照基孔制的配合公差做了尺寸约束，能直接导出工程图用于生产加工，不需要二次调整尺寸参数。
