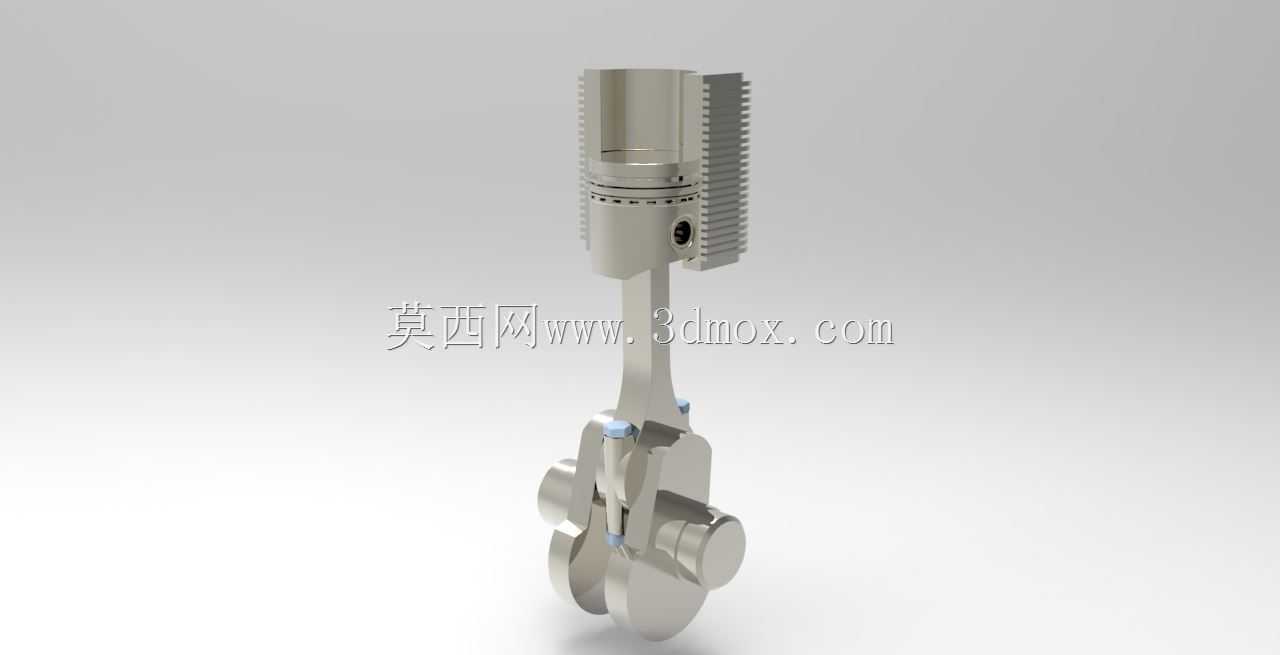

单缸内燃机车曲柄连杆活塞组结构

　　这套单缸内燃机车的核心运动组件，是小型内燃动力设备里最基础也最核心的动力传递单元，日常在小型农用机械、便携动力设备、教学演示教具、小型发电机组这类场景里应用极广，很多入门级动力设备的动力输出核心都采用这类结构，结构简单可靠，维护门槛低，对使用环境的适应性强。

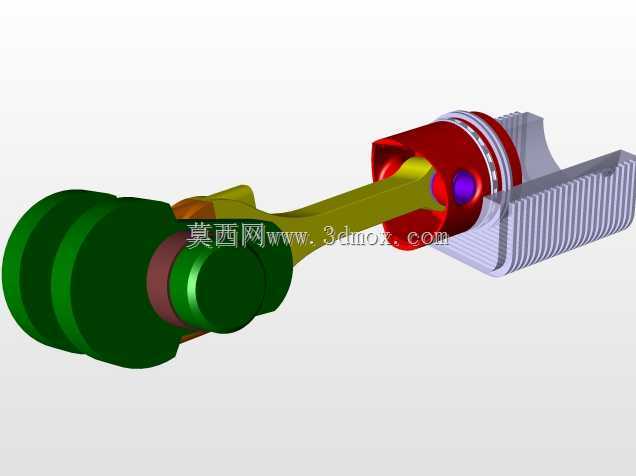

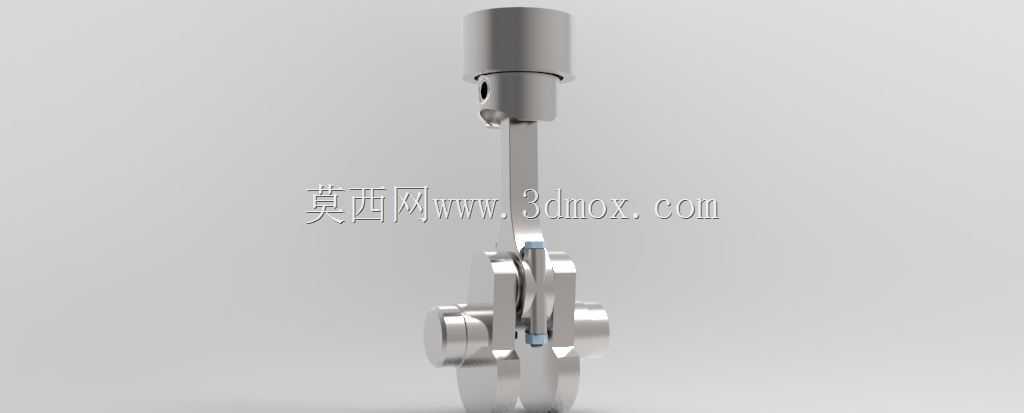

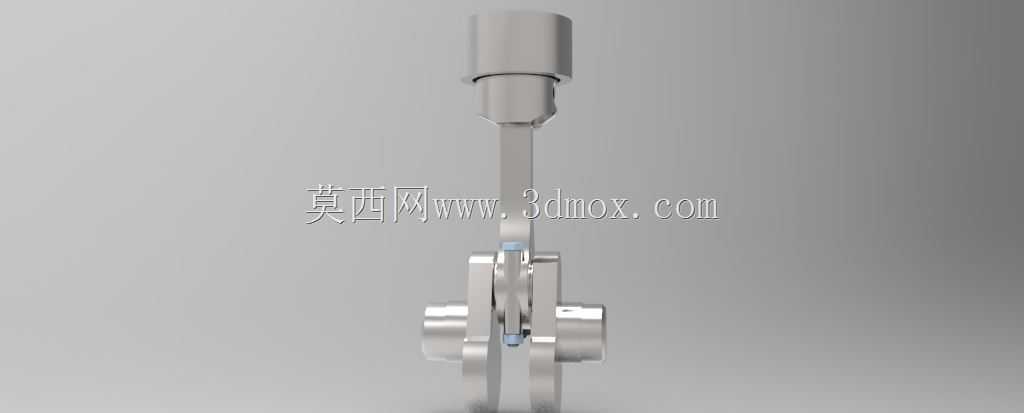

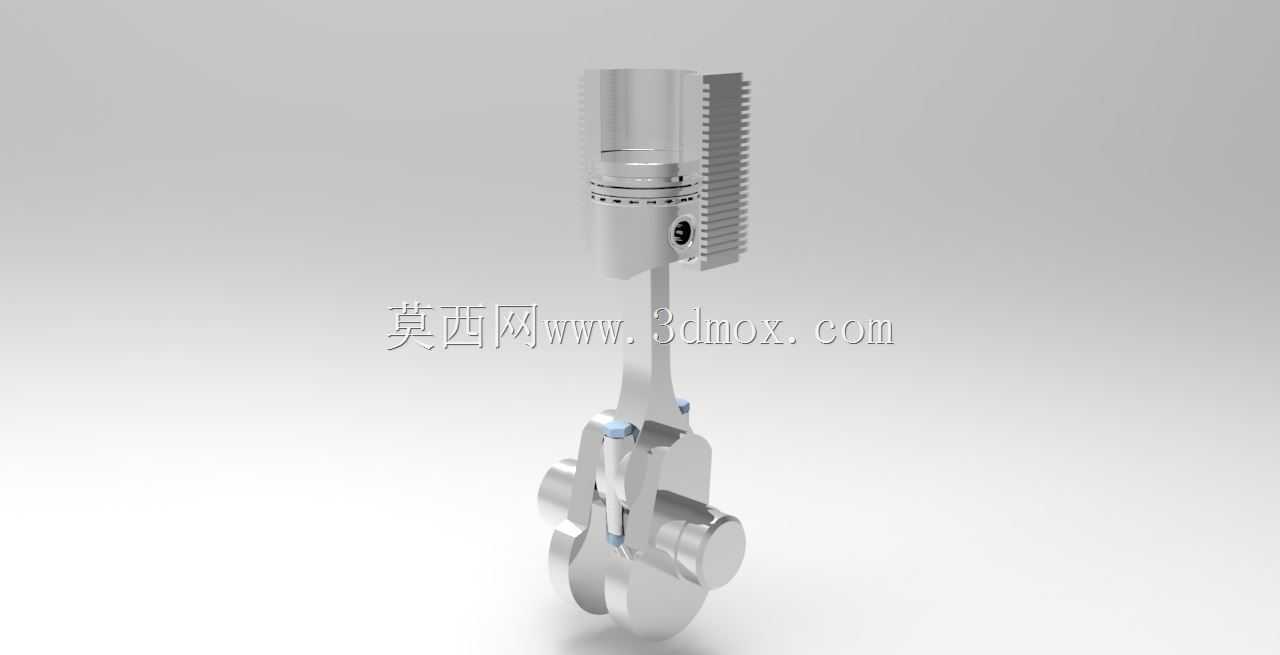

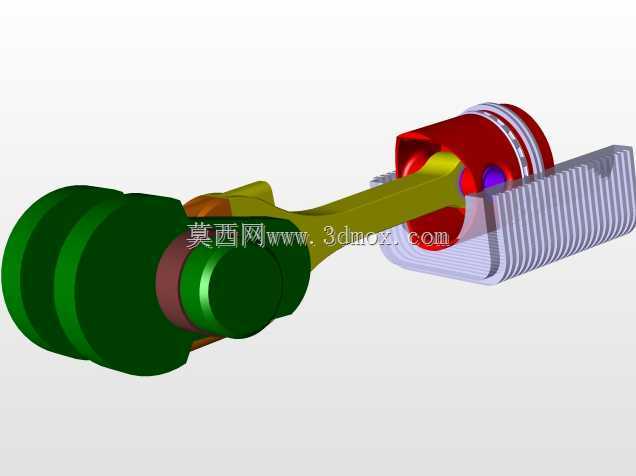

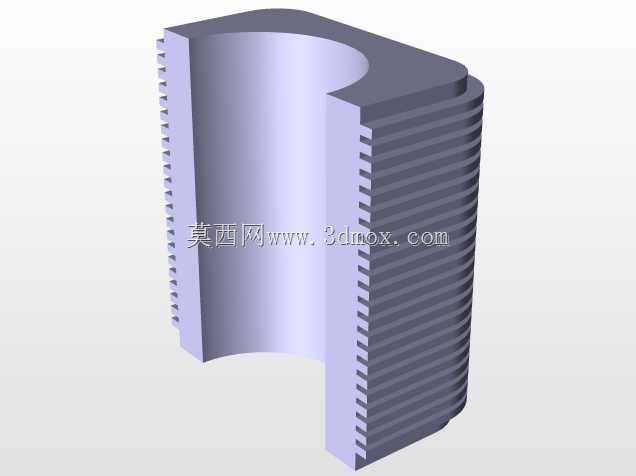

　　从实际功能来看，这套组件承担着把燃烧室内燃气爆发产生的直线往复推力，转化为曲轴旋转扭矩的核心作用，顶部的活塞部分直接承接燃气做功的压力，通过活塞销把力传递给连杆，连杆下端连接曲轴曲柄，在往复运动过程中完成力的方向转换，最终输出旋转动力带动负载运转。整个运动过程中，活塞需要在缸套内做高频往复滑动，既要保证和缸壁的密封性能，减少燃气泄漏，又要控制往复运动的惯性力，避免运行过程中出现过大的振动。

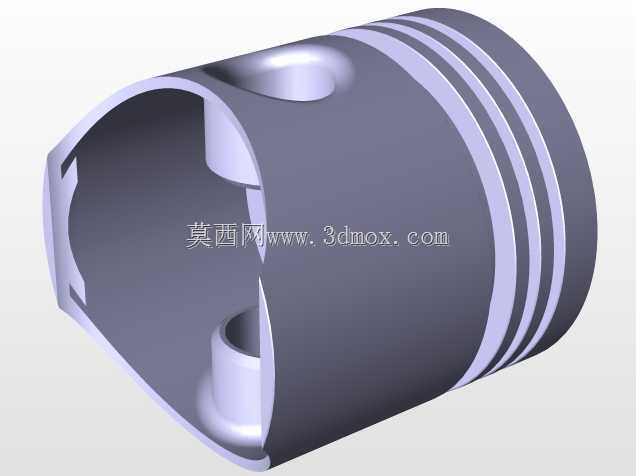

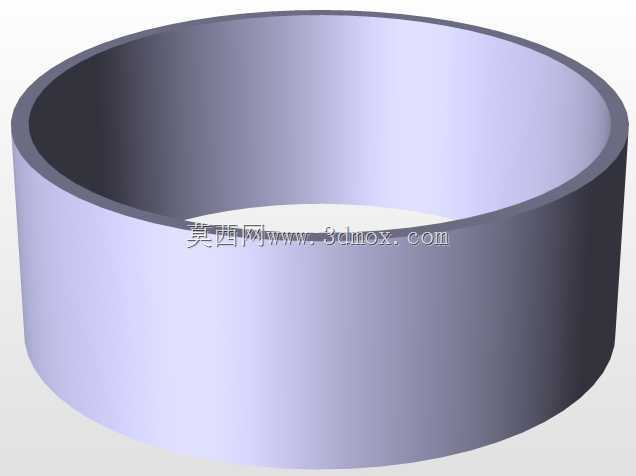

　　设计这套结构的时候，首先要匹配对应排量的缸径参数，活塞的外径尺寸需要和配套缸套的内径保持严格的配合公差，既要保证运动顺畅无卡滞，又要预留活塞环的安装槽位，活塞环槽的宽度、深度需要匹配对应规格的气环和油环，保证燃烧室的密封和缸壁润滑油的刮除效果。活塞销的安装位置需要经过偏心计算，避免活塞运动到上下止点时出现敲缸问题，销孔的同轴度公差需要控制在合理范围内，防止连杆摆动过程中出现偏磨。

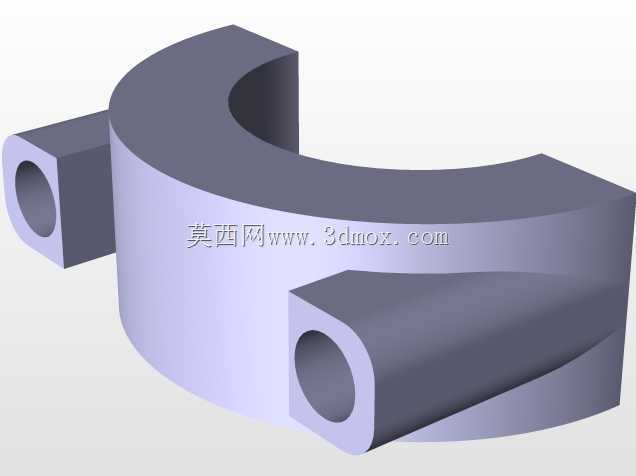

　　连杆部分的设计需要兼顾强度和轻量化，杆身采用变截面的工字形结构，在保证往复运动过程中抗拉、抗压强度的前提下，尽可能降低自身重量，减少往复惯性力带来的冲击。连杆大小头的孔位需要保证平行度公差，大头和曲轴曲柄销配合的位置需要预留轴瓦的安装空间，小头和活塞销配合的位置需要设置衬套安装位，保证运动过程中的耐磨性能。整个连杆的长度需要和活塞行程、曲轴回转半径匹配，确定合适的连杆比，平衡活塞侧推力和整机高度的矛盾，连杆比过小会导致活塞对缸壁的侧压力增大，加剧缸套磨损，连杆比过大则会增加整机的整体高度，不利于设备的紧凑化布置。

　　曲轴的曲柄部分需要做动平衡校准，单缸机因为只有一套曲柄连杆组件，往复运动和旋转运动的惯性力无法自身平衡，所以曲柄上需要设置对应的平衡重块，平衡重的重量和位置需要经过精确计算，抵消大部分一阶、二阶惯性力，降低设备运行时的振动。曲柄销的表面需要做硬化处理，提高耐磨性能，和连杆大头轴瓦配合的表面粗糙度需要达到对应的加工要求，保证润滑油膜的形成，减少运行过程中的磨损。

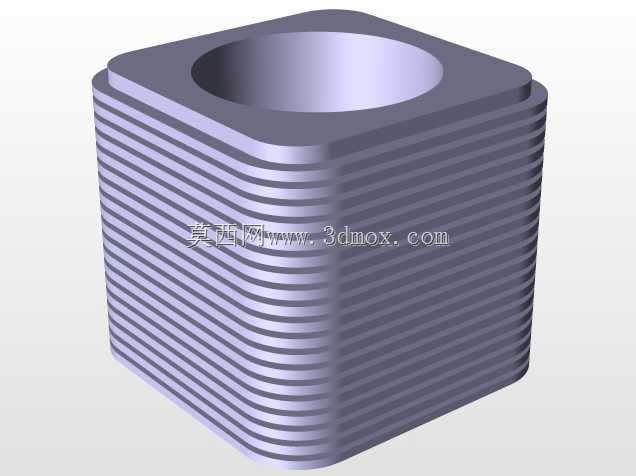

　　安装边界方面，这套组件整体的安装需要匹配对应的缸体、缸盖、曲轴箱结构，活塞在上止点时，顶部和缸盖燃烧室之间需要预留合理的压缩间隙，保证压缩比符合设计要求，间隙过小容易导致活塞碰撞气门或者缸盖，间隙过大则会降低压缩比，影响燃烧效率。曲轴的轴向窜动量需要通过止推垫片控制在合理范围内，避免运行过程中曲轴出现轴向窜动导致连杆偏磨、活塞偏缸。连杆安装时需要确认方向，部分连杆的大头喷油孔需要朝向主承压面，保证运动过程中润滑油能够喷射到缸壁和活塞销位置，实现充分润滑。

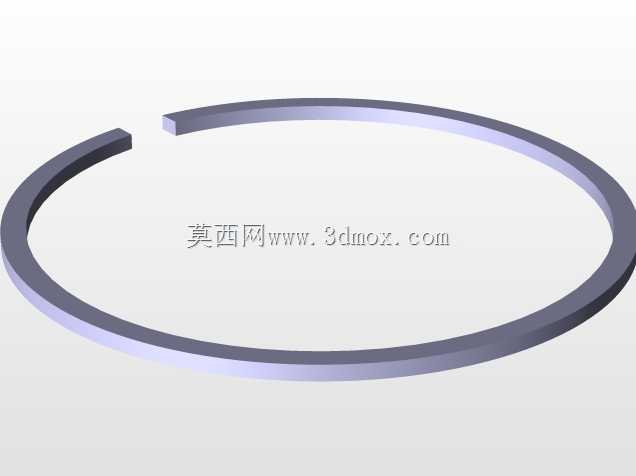

　　实际运行过程中，这套组件的润滑分为压力润滑和飞溅润滑两种方式，曲轴主轴颈、曲柄销位置采用压力润滑，通过曲轴内部的油道把润滑油输送到配合面，活塞销、缸壁位置则依靠连杆运动过程中飞溅起来的润滑油实现润滑，设计时需要在连杆大头位置设置对应的溅油勺或者油孔，保证飞溅润滑的油量充足。活塞环的开口位置在安装时需要相互错开，避免开口对齐导致燃气泄漏，各道环的开口方向需要避开活塞销孔方向和活塞主承压面方向，减少漏气和窜油的概率。

　　很多入门级的机械结构教学都会采用这套组件作为演示案例，因为它完整涵盖了往复运动到旋转运动转换的核心结构逻辑，零件之间的配合关系清晰，公差配合的选择、运动干涉的检查、动平衡的设计思路都能在这套结构上得到直观体现，对于刚接触机械结构设计的从业者来说，吃透这套结构的设计逻辑，就能掌握大部分往复式动力设备核心运动组件的设计思路。在做三维建模的时候，需要重点检查各运动部件的运动间隙，比如活塞运动到下止点时，连杆大头和曲轴箱内壁、活塞裙部之间不能出现干涉，连杆摆动到最大角度时，杆身和缸套下沿、曲轴箱加强筋之间需要预留足够的安全间隙，避免运行过程中出现碰撞。
