带铰支双耳弧形底座机械连接支架

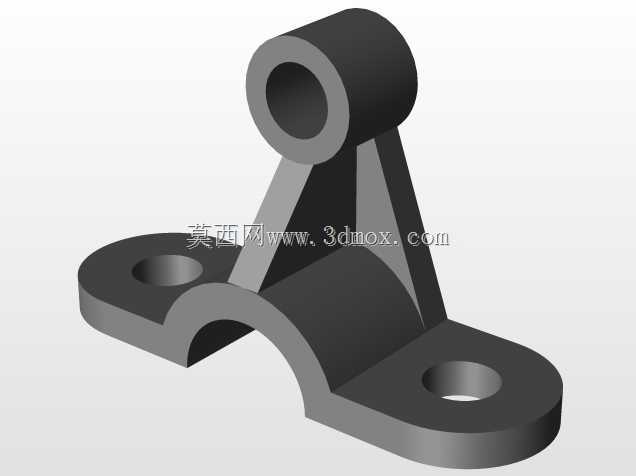

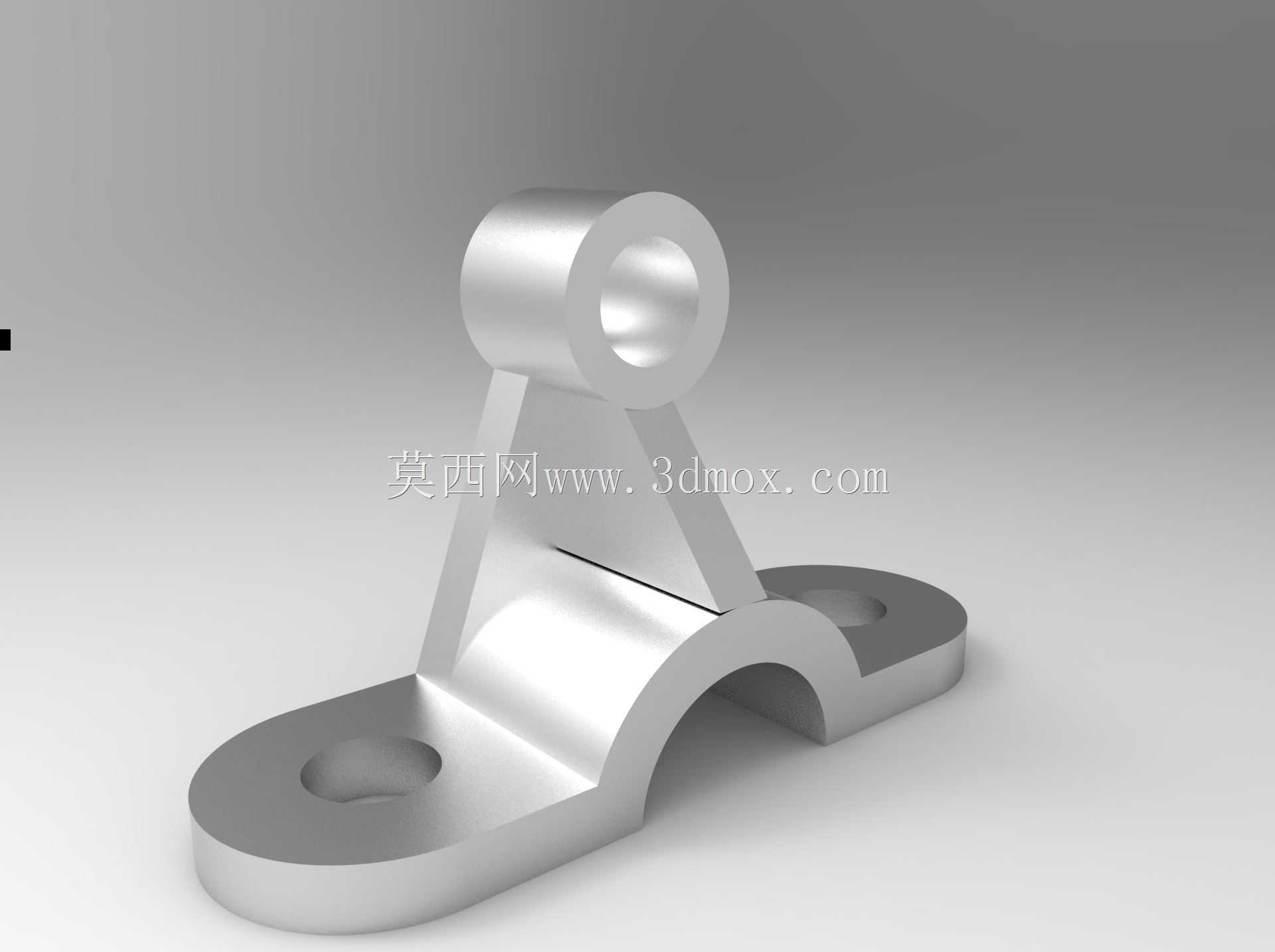

　　这类带顶部铰接耳、弧形贴合底座的支撑构件，在轻工输送线、小型自动化工作站的辅助定位场景中十分常见，日常做设备改造时经常会用到这类零件来做杆件的铰接支撑。从结构功能来看，顶部的同轴通孔耳座是核心铰接位，用来穿装销轴与摆杆、连杆类活动构件连接，实现绕销轴的定轴摆动，耳座两侧的三角加强筋直接从耳座根部延伸到底座平面，没有做多余的减重挖空，就是为了承受铰接位传递的径向载荷与摆动时的交变力矩，避免长期受力出现耳座根部断裂的问题。底座部分做了下凹的弧形面，这个设计不是为了造型好看，而是为了匹配圆柱形的安装基面——比如输送线的圆形型材立柱、小型设备的圆管机架外壁，安装时弧形面能完全贴合柱面，不会像平面底座那样只有两条线接触，大幅提升连接的稳定性，

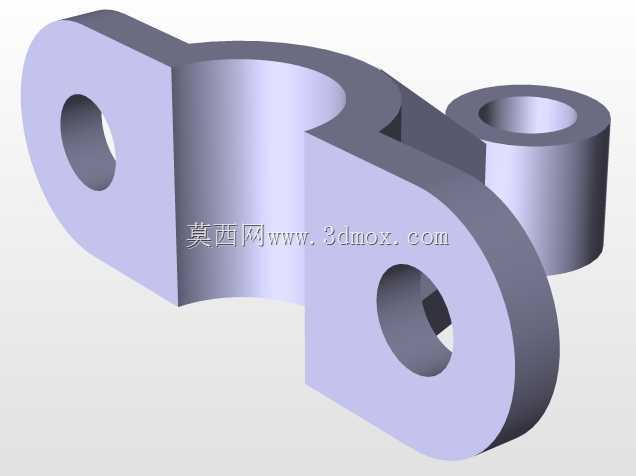

　　不会出现锁紧后支架绕管周向转动的问题。底座两端延伸出的带孔安装耳，是用来穿装螺栓或者抱箍紧固件的，两个安装孔的中心距需要匹配对应管径的抱箍安装尺寸，孔位做了轻微的沉孔设计，让螺栓头安装后不会突出底座表面，避免和周边运动构件发生刮碰。做这个零件的三维建模时，首先要确定顶部铰接孔的中心高，这个尺寸直接决定了配套摆杆的摆动行程范围，需要提前核算铰接点到安装基面的垂直距离，避免摆杆摆动时和机架发生运动干涉；其次是底座弧形面的曲率半径，必须和待安装的圆柱基面外径完全一致，公差控制在IT12级即可，既保证贴合度，又不会因为加工精度过高增加不必要的制造成本。建模过程中要注意加强筋与耳座、底座的衔接处做R2-R3的铸造圆角，

　　一方面是符合铸造成型的工艺要求，避免应力集中导致的零件开裂，另一方面也能去除加工毛刺，提升装配时的操作安全性。从安装边界来看，这类支架的整体宽度不会超过配套圆柱基面直径的1.5倍，避免占用过多机架周边的安装空间，顶部耳座的厚度根据铰接销轴的直径匹配，一般销轴直径与耳座厚度的比例控制在1:1.2到1:1.5之间，保证耳座的抗剪切强度足够。实际选型应用时，要先核算铰接位的最大径向载荷，根据载荷大小调整耳座的厚度、加强筋的厚度以及安装螺栓的规格，如果是用于有频繁往复摆动的工况，还需要在铰接孔内压装铜套或者自润滑轴承，减少销轴与孔壁的磨损，延长零件的使用寿命。这类零件一般采用铸铝或者铸铁毛坯加工，铸铝材质适合载荷不大、需要轻量化的场景，

　　比如小型桌面自动化设备的连杆支撑；铸铁材质则适合载荷较大、有一定振动的工况，比如包装线的摆杆支座，加工时底座的安装面与铰接孔的垂直度需要控制在0.05mm以内，避免安装后摆杆出现偏摆，影响设备的运行精度。很多新手做这类支架设计时，容易忽略底座弧形面与安装基面的贴合度，直接用平面底座安装在圆管上，结果锁紧后支架受力容易歪斜，导致铰接的杆件运动卡滞，还有的会把加强筋做的太薄，长期受交变载荷后筋板根部出现裂纹，这些都是实际工程应用中经常遇到的问题，在建模阶段就需要把这些工艺和受力因素考虑进去，而不是只做外观造型。另外，安装孔的位置要避开弧形面的最低点，保证螺栓锁紧时的压紧力能均匀分布在弧形贴合面上，不会出现局部应力过大导致的底座变形。如果是用于食品、医药行业的设备，这类支架还需要做表面抛光处理，避免积尘积料，符合行业的卫生要求，这时候建模时就要注意减少零件表面的凹槽和死角，方便后期清洁维护。
