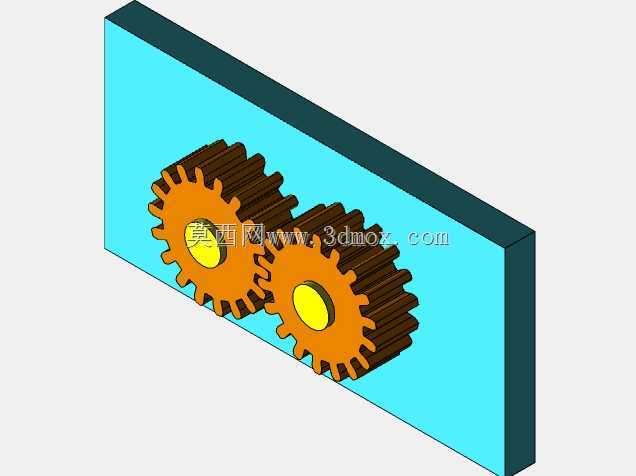

这套板装啮合直齿轮传动组件,核心应用场景集中在小型传动演示教具、轻载工位动力传递单元、简易转速变换机构这类对传动精度要求适中、负载量级偏低的机械结构中,日常在教学实训台的传动原理展示区、小型非标设备的进给动力传递段、文创类动态机械摆件的动力输出段都能见到同结构的实际应用。从实际用途来看,这套组件依靠两个齿数存在差异的直齿轮相互啮合,能够实现固定传动比的转速与扭矩转换,输入侧接入低扭矩动力源后,输出侧即可按照设定的传动比输出匹配的转速,同时两个齿轮都通过中心轴固定在立式安装板上,安装板既承担了齿轮轴的支撑定位作用,也能作为整个传动单元的安装基准,直接通过板件周边的安装孔固定到设备的机架工位上,不需要额外设计复杂的支撑座结构,
大幅简化了整套传动单元的安装流程。从功能特性层面来说,直齿轮啮合的传动形式本身不存在轴向分力,对支撑轴的轴向承载要求极低,日常维护只需要定期在齿面添加润滑脂即可,不需要频繁调整轴向间隙,两个齿轮的齿形都采用标准渐开线齿廓设计,啮合过程中重合度稳定,传动过程中不会出现明显的冲击异响,适合在低速轻载的连续运转场景下长期工作。设计思路上,这套组件优先考虑了安装便捷性与结构直观性,没有采用封闭箱体式的齿轮箱结构,而是直接将齿轮外露安装在平整的立式安装板上,一方面能够让观察者直接看到齿轮啮合的全过程,适配教学演示场景的展示需求,另一方面外露的结构也方便日常检查齿面磨损情况,出现齿面损伤时可以直接拆卸中心轴的紧固件更换齿轮,
不需要拆解整个箱体结构。齿轮的中心轴采用台阶轴设计,轴肩位置刚好贴合齿轮的轮毂端面,限制齿轮的轴向窜动,轴的另一端穿过安装板上的定位孔后通过紧固件锁紧,保证轴与安装板的连接刚性,避免齿轮运转过程中出现轴的偏摆导致啮合间隙变大。从外形尺寸与安装边界来看,整套组件的核心安装基准是立式矩形安装板,安装板的厚度满足支撑两根齿轮轴的抗弯强度要求,不会因为齿轮啮合的径向力导致板件出现形变,两个齿轮的中心距严格按照标准直齿轮的中心距公式计算确定,保证齿侧间隙处于合理范围,既不会因为间隙过小出现卡齿、运转阻力过大的问题,也不会因为间隙过大导致传动回程误差超标、换向时出现明显冲击。安装板的外轮廓尺寸刚好覆盖两个齿轮的啮合区域,
齿轮的齿顶圆与安装板的边缘预留了足够的安全距离,避免运转过程中齿顶与周边的其他结构发生干涉,安装板上的两个轴孔位置精度直接决定了齿轮的啮合精度,加工时需要保证两个孔的平行度与中心距公差,才能让齿轮啮合顺畅。在实际选型适配时,这套组件可以根据需要传递的扭矩大小调整齿轮的模数与齿宽,模数越大、齿宽越宽,能够传递的扭矩上限越高,对应的安装板厚度与轴径也需要同步提升,来匹配更高的负载要求;如果是用于演示场景,也可以将齿轮替换为不同齿数的组合,直观展示不同传动比下的转速变化效果。这套结构没有多余的复杂零件,所有零件都属于通用机械加工范畴,齿轮可以采用型材滚齿加工,安装板采用板材切割打孔即可完成加工,整体加工成本低,装配难度小,不需要专用的装配工装,普通的机械装配人员按照装配顺序依次将轴、齿轮、紧固件装配到安装板上即可完成整套组件的组装,后期更换备件也不需要专门定制特殊零件,标准直齿轮与紧固件都可以直接从通用五金配件渠道采购,维护成本极低。在实际运转测试中,这套外露式的齿轮结构需要注意避免硬质杂物落入啮合齿面之间,否则容易造成齿面的崩齿损伤,如果应用在有粉尘的工业场景中,可以额外在齿轮外侧加装透明的防护盖板,既不影响观察啮合状态,也能阻挡杂物进入啮合区域,提升组件的使用寿命。
