带三耳法兰安装座的杠杆式传感调节构件

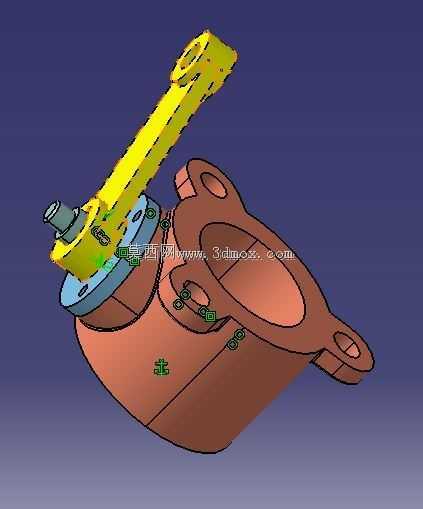

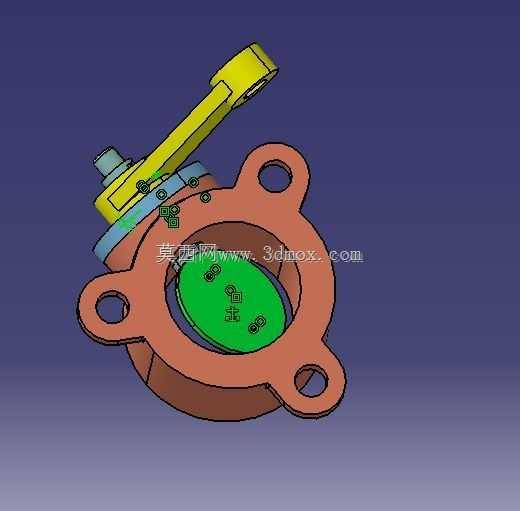

　　该构件的核心安装基体为三耳式法兰结构，三个带通孔的安装耳沿法兰盘周向120度均匀分布，安装耳的通孔轴线与法兰中心轴线平行，安装时可通过三个穿装的紧固件直接固定在对应设备的安装基面，无需额外设计转接支架，适配多数工业设备的预留安装位，安装基面与法兰底面的贴合面为精加工平面，平面度控制在0.05mm以内，可保证安装后构件无倾斜偏移，避免杠杆动作卡滞。法兰中心为贯通式内孔，孔内设置有绿色标识的密封定位组件，该组件一方面作为内部传感元件的防护结构，隔绝外界粉尘、切削液等杂质侵入传感腔室，另一方面为杠杆的铰接转轴提供径向定位支撑，转轴与内孔的配合采用H7/g6间隙配合，既保证杠杆转动时无径向窜动，又不会因配合过紧出现转动卡涩。

　　伸出法兰上部的黄色杠杆构件为动作执行端，杠杆的长臂端设置有铰接连接孔，可与外部触发机构、拨杆或者复位弹簧组件连接，短臂端与法兰内部的传感触发端直接接触，杠杆的转动角度范围通过法兰上部的限位凸台进行机械限位，最大转动角度控制在35度以内，避免过度转动造成内部传感元件过载损坏。杠杆与转轴的连接部位设置有防松卡簧槽，装配时卡入轴用弹性挡圈即可限制杠杆的轴向窜动，无需额外设计轴向压紧结构，简化了装配工序。

　　在实际工业场景中，这类构件常应用在自动化生产线的工位到位检测、小型流体管路的通断状态反馈、工装夹具的夹紧到位确认环节，比如在小型装配专机上，可通过工装夹具的动作推动杠杆转动，触发内部传感元件输出到位信号，给设备控制系统提供动作联锁依据，避免设备误动作；在小型气路控制单元中，可将杠杆与阀芯动作端联动，实时反馈阀芯的开闭位置，替代传统的无反馈手动阀，提升气路系统的状态可监控性。

　　设计过程中，三耳法兰的安装耳厚度根据常规M4、M5紧固件的压紧力要求设置为4mm，既保证安装后的结构强度，又不会过度增加构件整体重量；法兰盘的外径控制在68mm，三个安装耳的中心孔分布圆直径为56mm，适配多数小型设备的安装孔位预留尺寸，安装时的边界占用空间仅为直径72mm的圆形区域，高度方向从法兰底面到杠杆最高位置的尺寸为42mm，在紧凑安装空间内也可完成布置。杠杆的截面采用矩形变截面设计，靠近铰接转轴的部位截面厚度更大，可承受更大的触发推力，长臂端截面适当减薄，降低杠杆自身重量对触发灵敏度的影响，杠杆表面的黄色标识层为硬质阳极氧化处理层，既提升构件的耐磨性能，又可在设备维护时快速识别该可调构件，避免与周边其他结构件混淆。

　　法兰基体采用铸铝材质加工成型，在保证结构刚性的前提下降低整体重量，内部与传感元件接触的部位设置有绝缘衬套，避免金属材质对传感信号造成干扰，密封定位组件采用耐油橡胶与工程塑料复合结构，可在-10℃到80℃的工作环境下长期使用，适配多数工业车间的常规工作温度范围。构件的所有棱边均做了R0.5的倒圆角处理，避免装配和维护过程中锐边划伤操作人员，同时减少应力集中部位，提升构件的抗疲劳寿命，在长期频繁触发的工况下，铰接部位的磨损量可控制在0.1mm/10万次动作以内，满足工业设备长期稳定运行的要求。
