铰接式滚轮支撑支点结构设计

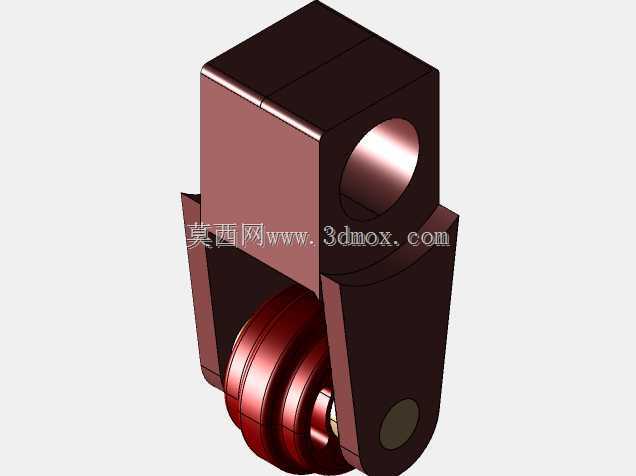

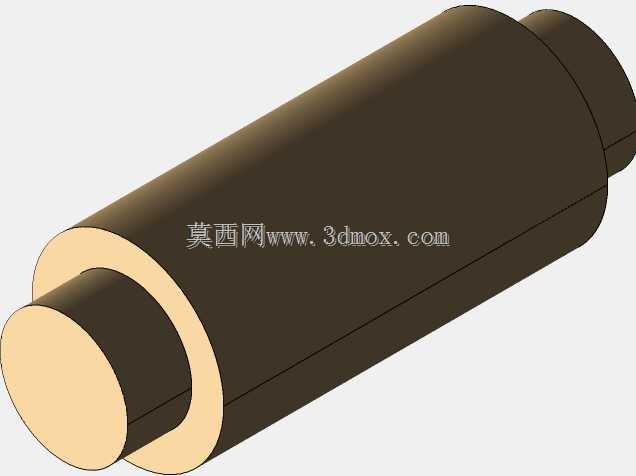

　　该支点结构多用于需要实现摆动补偿与滚动接触的工业传动场景，常见于输送线分料机构、传感器触发摆臂、工装夹具定位端这类需要兼顾铰接转动与滚动抵接的工位，实际运行中可抵消安装面的平行度误差，避免硬接触带来的构件磨损与卡滞问题。从结构组成来看，整体采用分体式铰接框架搭配内嵌滚轮的设计，上部的U型架体作为主承载基体，一侧延伸出带同轴销孔的双耳结构，用于和固定端的销轴配合实现摆动自由度，架体的开口侧预留了滚轮的安装腔体，滚轮通过中心销轴嵌装在架体的两个侧板之间，滚轮外圆突出架体下端面，工作时直接与被支撑或被触发的工件表面接触，将滑动摩擦转化为滚动摩擦，降低接触阻力。设计过程中优先考虑了受力的均匀性，

　　架体的双耳铰接孔与滚轮安装孔的轴线保持严格平行，避免转动过程中出现别劲现象，架体的壁厚根据常规工位的承载需求做了等强度优化，在铰接孔、滚轮安装孔的位置做了局部加厚处理，避免长期交变载荷下出现孔位变形。外形尺寸方面，架体的整体宽度适配常规的安装工位空间，铰接端的销孔直径与常用的标准销轴规格匹配，无需额外定制连接件即可完成装配，滚轮的外圆直径根据接触行程做了匹配，保证摆动过程中滚轮始终与接触面保持有效接触，不会出现脱开或卡顿的情况。安装边界上，该支点的固定端仅需在安装基座上加工对应直径的销轴孔，穿入销轴后加装轴向挡圈即可完成固定，无需复杂的定位结构，架体的摆动角度范围由架体上端的限位面与基座的间隙决定，

　　可根据实际使用需求通过调整安装间隙来限制最大摆角，避免超程损坏构件。滚轮内部可根据使用场景选配滑动轴承或滚动轴承，在低速轻载的传感器触发场景下可直接采用铜套自润滑结构，降低维护成本，在中速重载的输送线支撑场景下可换装深沟球轴承，提升滚轮的转动灵活性与使用寿命。架体的棱角位置均做了倒钝处理，避免装配过程中划伤操作人员，同时减少应力集中点，提升构件的疲劳强度。实际装配时需要保证滚轮的转动顺畅，无轴向窜动，铰接部位的销轴与孔的配合间隙控制在合理范围，既保证转动灵活，又避免间隙过大带来的冲击噪音。该结构在实际应用中可替代传统的固定支撑块，解决工件表面存在高度差时的接触适配问题，尤其在工件移动过程中需要支撑点随动的场景下，能够有效避免工件表面被划伤，同时降低支撑部位的磨损速率，延长整套机构的维护周期。
