凸轮摆杆式间歇传动执行机构结构

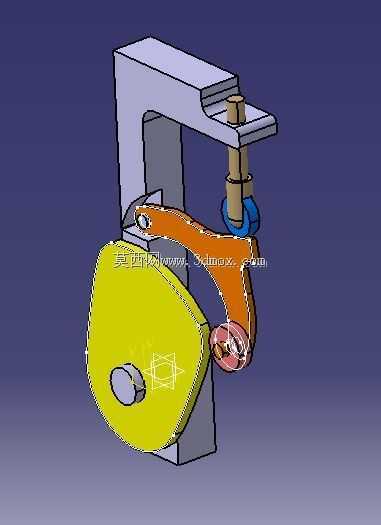

　　这套凸轮摆杆组合传动结构，核心是通过盘形凸轮的轮廓曲线驱动摆杆实现预设规律的往复摆动，再通过摆杆末端的联动结构将摆动转化为执行端的直线间歇动作，常见于轻工包装、自动送料、仪器仪表的工位切换环节，用来实现定行程、定节拍的周期性动作输出，替代复杂的电控时序控制，纯机械结构的动作可靠性在高速小负载工况下远高于多组件电控方案，能在无额外传感器触发的前提下完成固定节拍的动作循环。从结构布局来看，整体采用C型立式安装机架作为承载主体，机架的竖直段作为凸轮组件的安装基准，水平悬臂段作为末端执行压头的导向支撑，这种单侧开放的C型结构能给待加工工件留出足够的上下料操作空间，安装时只需将机架底部的两个定位孔与设备安装板的定位销对齐，

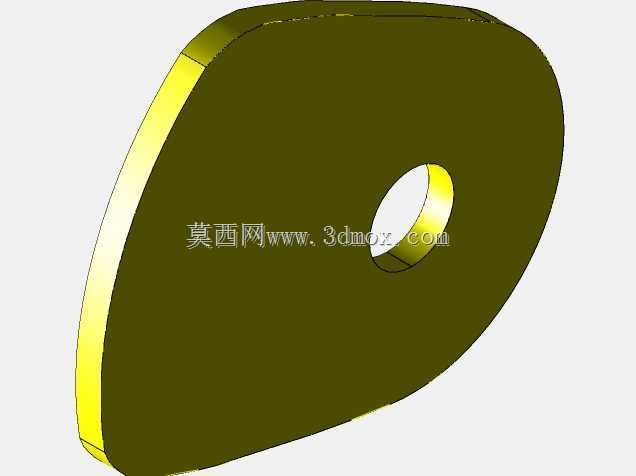

　　通过螺栓锁紧即可完成固定，不需要额外调整支撑角度，机架的壁厚经过受力校核，在摆杆最大冲击力作用下的悬臂变形量控制在0.02mm以内，避免执行端动作出现行程偏差。盘形凸轮作为整个机构的动力输入件，中心设置有标准键槽孔，可直接与驱动电机的输出轴连接，凸轮的轮廓曲线根据末端执行件的动作行程、停歇时间、运动速度特性做了平滑过渡处理，不存在刚性冲击的拐点，能保证机构在每分钟60-120次的动作节拍下平稳运行，不会出现摆杆跳动或者异响的问题；凸轮与摆杆的接触位置加装了耐磨滚轮，将滑动摩擦转化为滚动摩擦，大幅降低接触位置的磨损量，长期运行不需要频繁调整接触间隙。摆杆组件采用双支点铰接布局，中部铰接点固定在C型机架的竖直立面上，一端与凸轮轮廓接触，

　　另一端通过铰接连杆与末端的执行压头连接，这种杠杆式的摆杆结构可以根据实际需要调整两端的力臂长度，实现输出力或者输出行程的放大，适配不同的工况需求；摆杆上设置有复位弹簧安装位，在凸轮轮廓进入回程段时，弹簧拉力会带动摆杆快速回位，保证摆杆端部的滚轮始终与凸轮轮廓贴合，不会出现脱开导致的动作错乱。末端执行压头采用圆柱导向结构，安装在C型机架的水平悬臂导向孔内，导向段的长度是压头直径的2.5倍，能保证压头上下动作时的同轴度，不会出现偏磨卡滞的问题，压头的下端可以根据实际使用场景更换不同的执行端头，比如吸盘、压头、夹爪等，拓展机构的适用场景。整个机构的所有铰接位置都采用自润滑轴承配合，不需要定期加注润滑脂，维护成本极低，

　　所有运动部件的运动轨迹都做了干涉校验，在全行程动作范围内不会出现零件碰撞的问题，安装边界尺寸紧凑，横向占用空间不超过150mm，纵向高度不超过200mm，可以直接集成到小型自动化设备的工位上，不需要对原有设备做大规模的结构改造。在实际选型应用时，需要根据驱动端的转速匹配凸轮的轮廓曲线，高速工况下要选择余弦加速度运动规律的凸轮轮廓，降低冲击振动，低速重载工况下可以选择等速运动轮廓提升动作的位置精度；安装时要保证凸轮输入轴与机架安装面的垂直度，否则会导致摆杆受力不均，出现单侧磨损过快的问题；摆杆的复位弹簧预紧力要调整到合适范围，预紧力过大会增加凸轮驱动的负载，预紧力过小则会导致摆杆回位不及时，出现动作节拍错乱。
