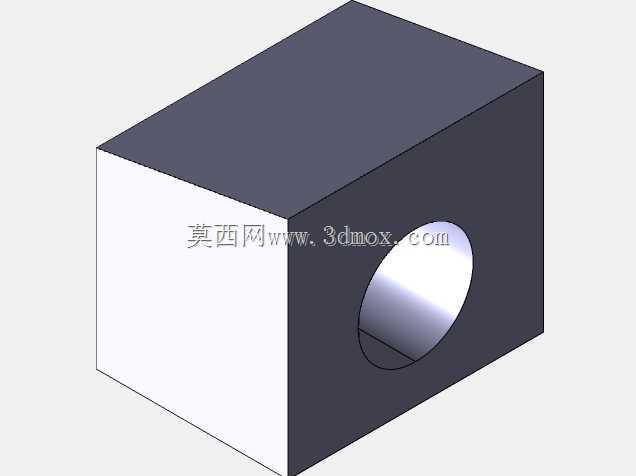

V型对夹式可调定位夹紧工装结构

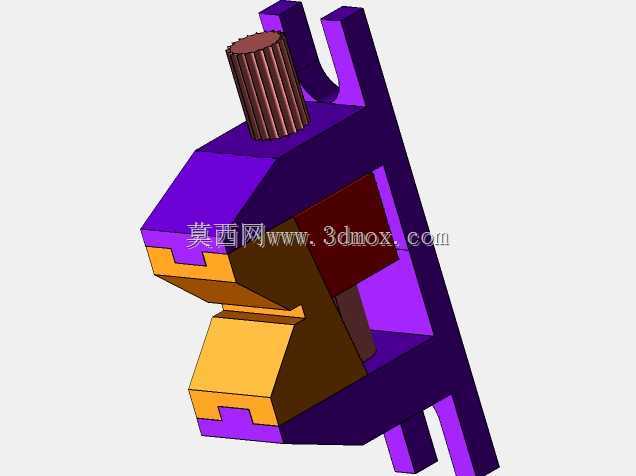

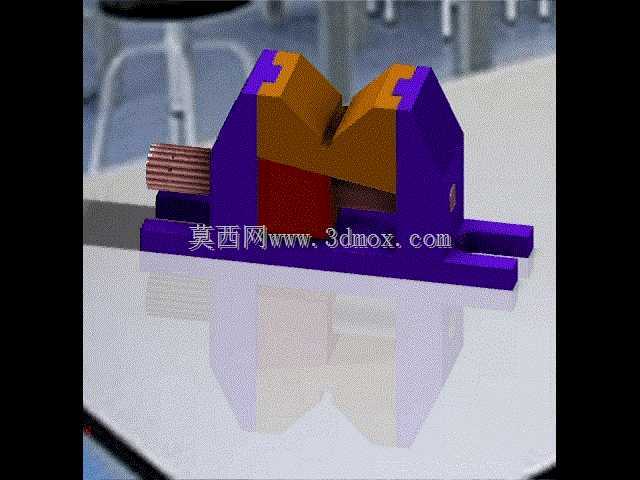

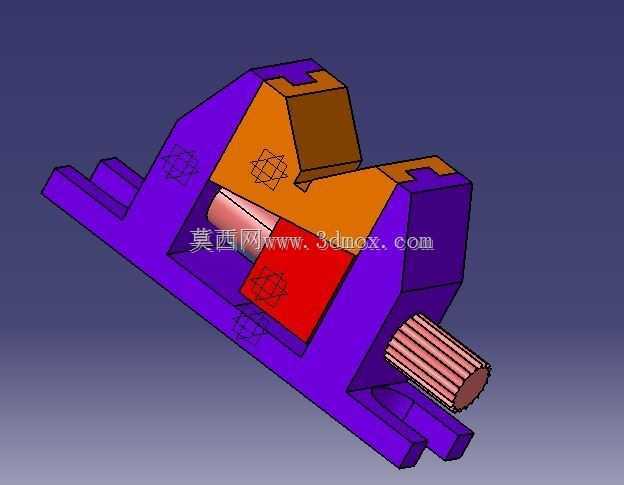

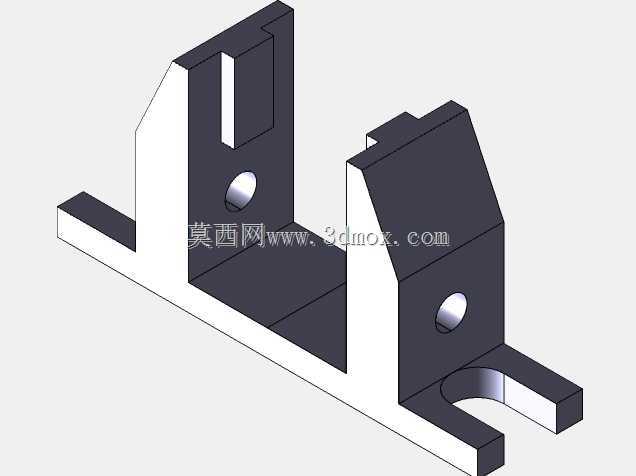

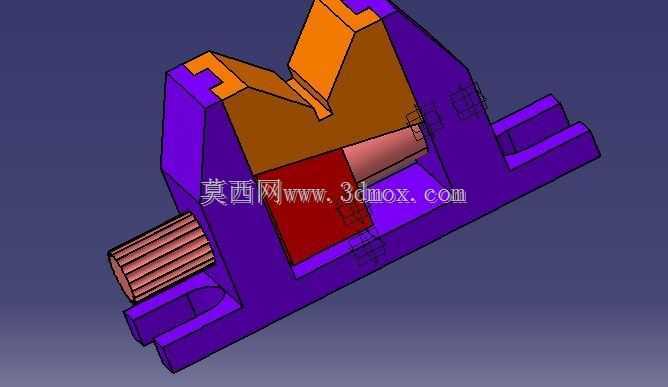

　　在机械加工、部件装配、检测工位的工件装夹环节，这类V型对夹结构的应用覆盖了轴类、异型截面工件的多场景固定需求，不同于平口钳的平面夹持逻辑，V型槽的自定心特性可以让圆柱类、带棱边的工件在装夹时自动找正中心，省去反复打表找正的辅助时间，在小批量多品种的加工场景下，这类结构的适配性优势尤为明显。从结构组成来看，该工装采用分体式组合设计，基座部分设置有平行安装导向槽，可直接通过T型螺栓固定在机床工作台、检测平台或者装配线工位板上，安装槽的长圆孔设计预留了±15mm的位置调整余量，适配不同工位的孔位布局，不需要额外加工转接板就能完成固定。两侧的V型夹紧块采用斜楔式推进逻辑，其中一侧的夹紧块与调节螺杆刚性连接，

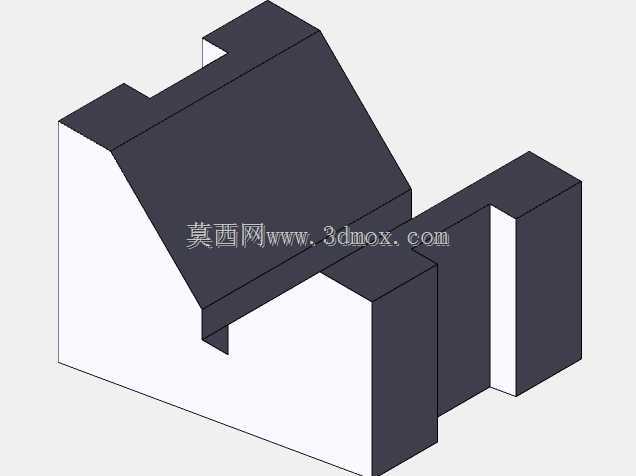

　　转动螺杆时可带动夹紧块沿基座的导向滑轨平稳移动，导向面采用燕尾槽配合结构，配合间隙控制在0.02mm以内，避免夹紧过程中出现块体上翘或者偏移，保证夹持力始终沿工件径向作用，不会对工件产生轴向的附加推力。另一侧的固定V型块与基座之间设置有调整垫片组，可根据工件的直径范围更换不同厚度的垫片，调整夹持中心的高度，适配直径从φ20mm到φ80mm的轴类工件，或是对应尺寸的方型、异型截面工件。在实际使用场景中，这类工装常搭配铣床、钻床完成轴类工件的键槽加工、径向孔加工工序，也可在三坐标检测工位作为工件固定基座，避免检测过程中工件位移影响测量精度，在装配场景下，还可以用来固定待装配的轴组件，方便安装轴承、齿轮等配套零件，

　　夹持力可通过调节螺杆的拧紧力矩控制，针对薄壁类工件可以适当降低夹紧力，避免装夹变形，针对重型切削工况则可以加大拧紧力矩，保证加工过程中工件不会出现窜动。设计过程中，基座的承重面做了加厚处理，壁厚达到12mm，可承受最大150kg的工件载荷，夹紧块的V型工作面做了淬火处理，表面硬度达到HRC45-50，长期使用不会出现压痕、磨损，保证定位精度的持久性。调节螺杆的端部采用铜质抵接块，与夹紧块接触时不会产生刚性磕碰，同时降低转动调节时的摩擦力，操作手感顺畅，不会出现卡滞。整个结构没有采用复杂的液压、气动元件，纯机械结构的可靠性更高，在无气源、无液压站的简易工位也能正常使用，维护成本极低，日常仅需要定期在导向面、螺杆螺纹处涂抹润滑脂即可，

　　不需要复杂的保养流程。从安装边界来看，工装整体的长宽尺寸控制在220mm×140mm范围内，占用工作台面积小，即使在小型台钻、台式铣床上也有足够的安装空间，工装总高度为110mm，不会超出小型机床的加工行程范围，夹持中心最低高度距安装面为30mm，最高可调整至60mm，适配不同长度刀具的加工 reach 要求，避免出现刀具长度不足无法加工的问题。在细节设计上，基座的底部设置有两个定位销孔，当需要批量加工同规格工件时，可打入定位销将工装完全固定在工作台上，重复装夹时不需要重新校准工装位置，进一步提升批量加工的效率。夹紧块的V型槽角度采用90°设计，是机械装夹领域通用的V型定位角度，对不同直径工件的接触包角适中，既可以保证足够的夹持接触面积，又不会因为槽角过小导致小直径工件夹持不稳。
