传感器配套法兰式支撑安装基座结构

　　在工业传感检测类设备的装配体系中，这类带方形安装法兰的环形支撑结构，是接触式、光电类等多类外置传感器安装时的核心承载定位部件，常见于自动化生产线的工位检测模组、工业机器人末端执行器的传感单元固定、精密检测设备的传感元件安装场景中，主要作用是为传感核心元件提供稳定的安装基准，同时隔绝设备运行时的多余振动传导，保证传感检测数据的稳定性与重复定位精度。

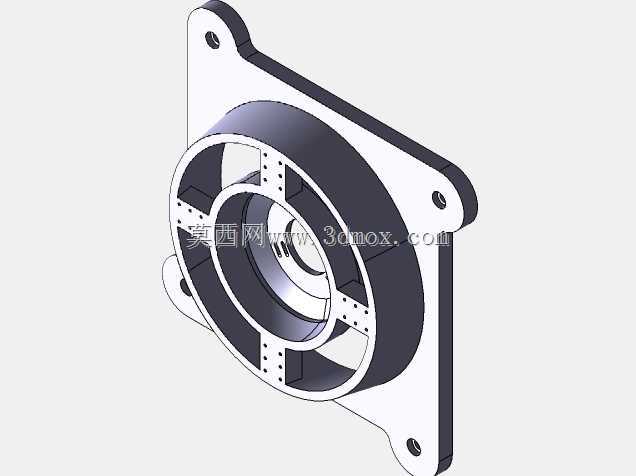

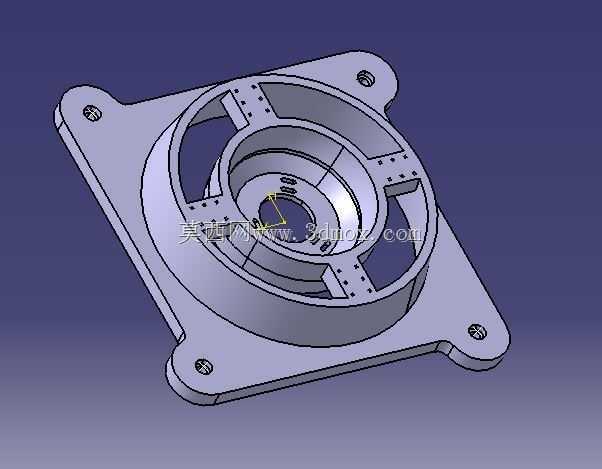

　　从结构功能设计来看，该支撑件采用一体化铸铝或机加工成型的主体结构，底部方形法兰边设置四个沉头安装孔，可通过内六角螺栓直接固定在设备安装面板或机架立面上，沉孔设计能够保证螺栓头部完全没入法兰平面，不会突出安装面干涉其他周边部件的布置，四个安装孔的位置度公差控制在0.02mm范围内，可适配标准孔距的安装面板，无需现场二次扩孔调整。主体的环形腔体采用阶梯式内孔设计，不同直径的台阶面分别对应传感元件的定位止口、密封胶圈安装槽以及线路避让空间，传感元件装入后可通过台阶止口实现径向定位，避免运行过程中出现径向窜动影响检测精度，腔体侧壁均匀分布的小直径通孔为装配时的顶丝固定孔，可从侧面对装入的传感元件进行周向锁紧，同时也可作为通气孔平衡腔体内外气压，避免温差变化导致腔体内结露影响传感元件寿命。

　　设计过程中优先考虑了安装的兼容性与结构刚性，方形法兰的四个边角做了圆弧过渡处理，既减少了安装时的应力集中，也避免锐边划伤装配人员，法兰与环形主体的衔接位置设置了均匀的过渡加强筋，在不额外增加整体壁厚的前提下提升了结构的抗扭刚性，经受力仿真验证，在承受150N的侧向冲击载荷时，安装面的形变量不超过0.01mm，完全满足工业现场的振动工况使用要求。环形主体的上端面设置了环形密封槽，可适配O型密封圈实现与传感元件端盖的密封配合，防护等级可达IP65，能够在有切削液飞溅、粉尘较多的机加工车间现场稳定使用。

　　从安装边界尺寸来看，该支撑件的方形法兰轮廓尺寸适配常见的50mm标准安装孔距，整体高度控制在22mm，不会过多占用设备内部的安装空间，内孔的最小通径可适配直径20mm以内的柱式传感元件，侧部顶丝孔采用M3标准螺纹，可使用通用内六角扳手完成锁紧操作，无需特殊装配工具。在实际选型使用时，需要注意安装面的平面度不低于0.03mm，避免法兰安装时出现翘曲导致环形腔体的轴线偏斜，进而影响传感元件的检测方向准确性；装配时四个安装螺栓的锁紧扭矩需控制在2.5N·m左右，扭矩过大容易导致法兰边变形，扭矩过小则会在设备振动时出现松动。

　　不同于普通的平板式安装支架，该支撑结构的环形腔体可对传感元件的主体部分形成周向防护，避免现场作业时的硬物磕碰直接损伤传感元件外壳，同时腔体内部的预留空间可容纳传感元件的尾部接线，让布线更加规整，不会出现线路外露被运动部件剐蹭的风险。在部分需要调整传感检测距离的使用场景中，还可通过更换不同厚度的调整垫片垫在传感元件与台阶止口之间，实现检测位置的微调，无需重新加工安装孔位，大幅降低现场调试的工作量。
