带底座轮式支撑支点机械结构设计

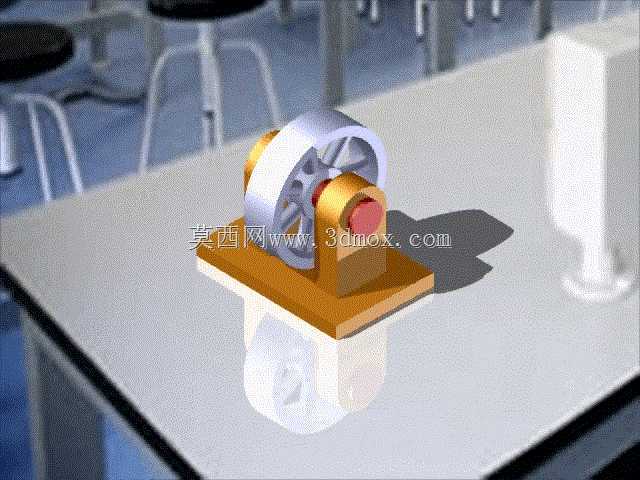

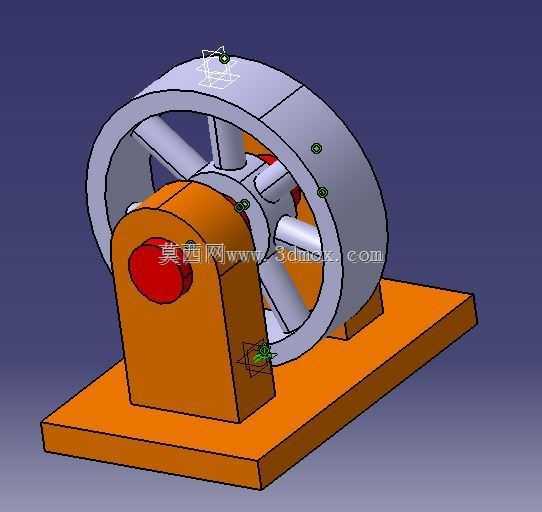

　　在工业传动、物料输送以及小型实验台架的搭建场景中，这类带底座的轮式支撑支点是十分常见的支撑类构件，很多一线结构设计人员在做非标设备架体、从动轮组排布的时候，都会优先选用这类结构形式来做端部支撑，它不需要额外复杂的调心结构，就能在一定范围内适配轮体转动带来的径向跳动，同时底座的平板式安装面也能快速和设备架体的型材或者钢板完成固定，不需要做复杂的预埋或者焊接预处理。从实际使用的角度看，这个支点结构核心承担的是轮类构件的旋转支撑功能，中间的橙色支座部分是整个结构的承力主体，上部的圆弧面刚好贴合轮体中心的轮毂位置，内部预留的轴孔可以穿装转动心轴，轴端的红色端盖结构一方面可以对心轴做轴向限位，防止轴在转动过程中出现轴向窜动，

　　另一方面也能阻挡外界的粉尘、碎屑进入轴孔配合面，减少转动副的磨损，延长整个支撑结构的维护周期。上部的轮体采用了辐条式的结构设计，没有做成实心轮盘，主要是为了在保证轮体整体结构刚度的前提下，尽可能降低构件自身的重量，不管是做从动导向轮还是张紧轮使用，都能减少转动过程中的惯量，降低驱动端的负载损耗，轮缘位置预留的几个小安装孔，可以用来包覆摩擦层、安装定位挡边或者固定检测用的感应片，适配不同场景下的使用需求，比如在输送线场景里可以在轮缘包胶增加摩擦力，在检测台架场景里可以在孔位安装触发块配合接近开关做转速检测。设计这类支撑支点的时候，首先要考虑的是安装底座的边界尺寸，平板式的底座需要预留足够的螺栓安装空间，

　　四个角的位置要避开支座主体的加强筋位置，保证螺栓可以顺利穿装拧紧，底座的厚度要根据整个支点承受的径向载荷来核算，避免在重载工况下底座出现弯曲变形，导致轮体转动卡滞。支座部分和底座的连接位置做了圆弧过渡处理，不是直角拼接，这个细节是为了降低应力集中，因为轮体在承受径向载荷的时候，应力会沿着支座侧壁向下传递到连接位置，直角结构很容易在长期交变载荷下出现焊缝开裂或者铸件裂纹，圆弧过渡可以把应力分散到更大的接触面上，提升结构的抗疲劳性能。轮体和支座的配合间隙也需要在建模阶段做合理预留，不能完全贴合，要留出足够的转动间隙，同时也要控制间隙量不能过大，避免轮体转动过程中出现过大的晃动量，影响传动或者导向的精度，辐条的排布采用了均匀放射式的设计，

　　每根辐条的截面尺寸一致，保证轮体在高速转动的时候动平衡性能达标，不会因为质量分布不均产生额外的振动。在实际安装的时候，这个支点结构的安装基准就是底座的下平面，需要保证安装面的平面度在合理公差范围内，不然会导致心轴出现倾斜，轮体转动的时候出现偏磨，严重的时候甚至会导致心轴弯曲断裂。心轴和支座轴孔的配合一般选用间隙配合，方便装配和后期的维护拆卸，如果是重载工况可以在轴孔位置加装铜套或者滚动轴承，进一步降低转动阻力，提升结构的承载能力。这类支点结构的适用场景很广，除了常规的输送线从动轮支撑，还可以用在小型绞车的卷筒支撑、实验设备的转轮架体、手动转盘的支撑结构上，只需要根据实际的载荷大小调整各个部位的壁厚、轴孔直径以及底座的安装孔距，就能快速适配不同的使用需求，不需要重新做整体的结构拓扑，能大幅缩短结构设计的周期，降低非标设计的重复工作量。建模过程中需要注意各个配合面的公差设定，比如轴孔的圆柱度、底座安装面的平面度、轮体内孔和心轴的同轴度，这些形位公差会直接影响最终结构的使用性能，不能只做外形建模忽略公差层面的考量，不然加工出来的实物很容易出现装配不上或者转动卡滞的问题。另外轮缘的外圆面需要根据使用场景选择合适的表面处理，如果是做摩擦传动就需要保证足够的表面粗糙度，如果是做导向轮就需要做光滑处理减少摩擦阻力，这些细节都需要在设计阶段结合实际使用需求提前考虑，避免后期加工完成后再做二次修改。
