工业检测用扁桃体式传感组件结构设计

　　在工业自动化检测工位、精密装配线的位置反馈环节，这类扁桃体结构的传感组件常被用于狭小安装空间内的到位检测、工件姿态识别场景，区别于常规圆柱型光电或接近传感器，其弯折式的支撑结构能绕过设备内部的走线槽、传动杆件，直接将检测端延伸至需要信号采集的点位，无需额外加装L型安装支架，减少了装配环节的零件数量，也降低了多零件拼接带来的累计安装误差。从实际使用场景来看，这类组件多部署在自动化装配线的工件上料位、夹具夹紧确认位，以及小型精密设备的内部动作反馈点位，比如电子元器件组装设备的吸嘴到位检测、小型工装夹具的开合状态确认，其检测端的黑色圆柱壳体为传感核心的封装部分，内部集成感应元件与信号处理电路，

　　侧面延伸出的金属支撑臂承担固定与走线防护的双重作用，臂体末端的安装平面开设有固定孔位，可直接通过螺栓锁紧在设备的安装基板上，无需额外设计适配转接板。设计过程中首先要确认的是安装边界约束，这类组件的安装空间通常被周边的传动部件、气动管路限制，支撑臂的弯折角度经过反复校核，既要保证检测端面与被测工件的检测距离处于传感器的额定感应区间内，也要避开设备运行过程中运动部件的行程范围，防止运动过程中发生碰撞剐蹭。检测端的圆柱壳体直径、轴向长度根据感应元件的选型确定，壳体与支撑臂的连接部位采用台阶式轴孔配合，配合面选用过渡配合公差，既保证装配后的同轴度，也能在需要维护拆卸时顺利分离，不会出现过盈配合导致的拆解困难。支撑臂的截面尺寸经过刚度校核，

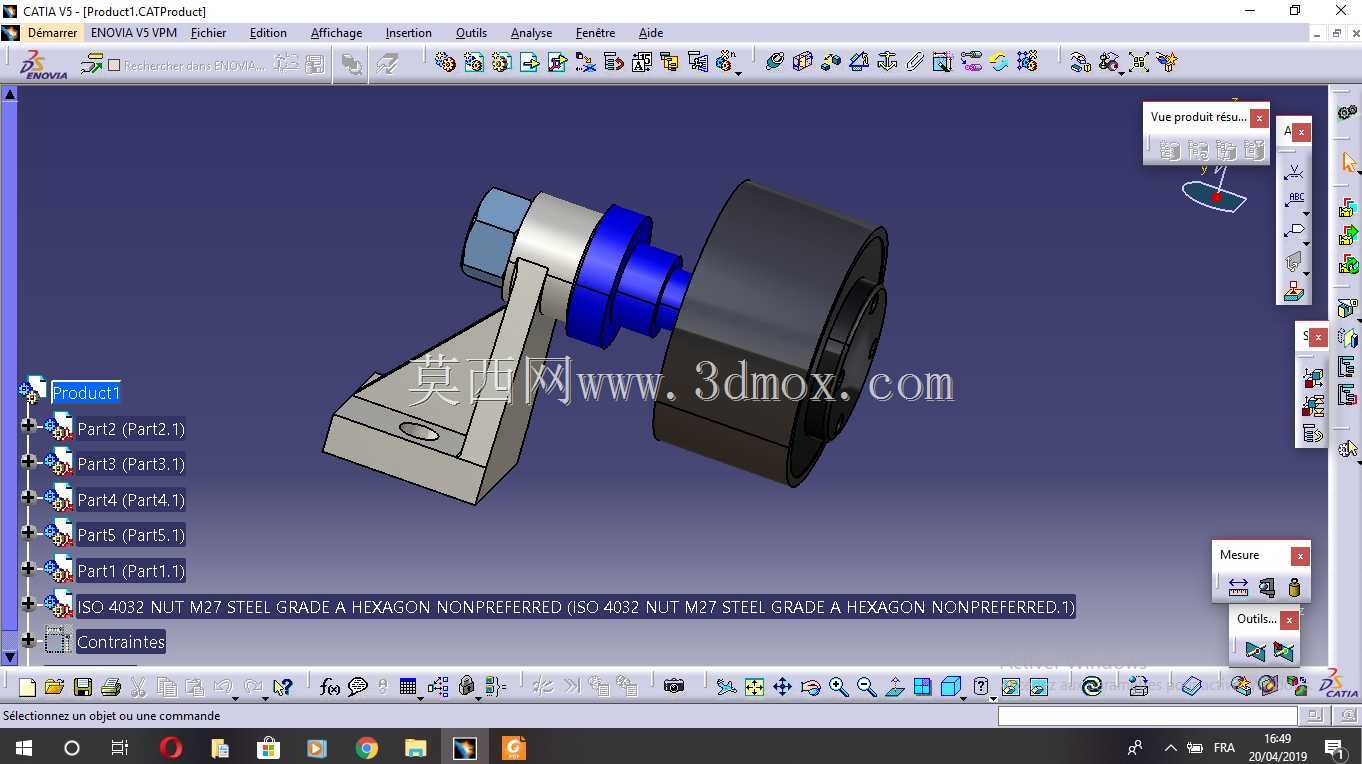

　　在设备正常运行的振动工况下，臂体末端的检测端晃动量控制在0.1mm以内，避免因振动导致检测信号跳变、误触发等问题。连接部位的蓝色台阶结构为锁紧定位结构，当检测端壳体与支撑臂装配到位后，该结构通过径向锁紧的方式固定两者的相对位置，防止长期使用后出现检测端偏转、移位的情况，保证检测点位的长期稳定性。末端的六角结构为走线防护与线缆固定部位，传感器的信号线缆从该部位的中心孔穿出，六角结构可配合扳手完成锁紧螺母的装配，无需额外设计特殊工装，现场装配与后期维护的便利性更高。从装配逻辑来看，整个组件的零件拆分遵循易装配、易维护的原则，所有配合部位均设置有装配导向倒角，无倒扣、过盈量过大等不利于装配的结构，零件加工工艺性良好，

　　支撑臂采用金属切削加工即可成型，检测端壳体采用标准型材加工后做表面氧化处理，兼顾防护性能与加工成本。在实际选型适配时，需要重点核对检测端的感应面朝向、支撑臂的安装孔位间距，以及组件整体的外轮廓尺寸，确保安装后不会与周边的气动接头、传动齿轮、走线拖链产生干涉，同时要确认检测端面与被测金属或非金属工件的材质匹配，保证感应灵敏度符合工位的检测要求。这类结构的传感组件相比常规直杆型传感器，在狭小空间内的适配性更强，能有效减少设备整体的结构体积，在紧凑型自动化设备、小型精密检测仪器的结构设计中，这类异形安装结构的传感器应用占比正在逐步提升，设计时无需拘泥于标准传感器的安装形式，可根据实际的空间约束调整支撑臂的弯折角度、长度参数，在保证传感性能的前提下最大化提升空间利用率。
