卧式生物质炭化反应装置结构设计

　　在农林废弃物资源化处置、生物质能源转化领域，卧式炭化设备是实现低热值生物质原料向高附加值炭产物转化的核心热工装备，这套结构设计围绕连续化炭化作业的实际工况需求展开，适配秸秆、果壳、木屑、林业加工边角料等多种原料的中低温热解炭化作业场景，可对接小型生物质资源化处理站点、木炭生产作坊、农林废弃物集中处置点的生产需求，替代传统土窑炭化模式，降低炭化过程的烟气无组织排放，提升炭产物品质稳定性。

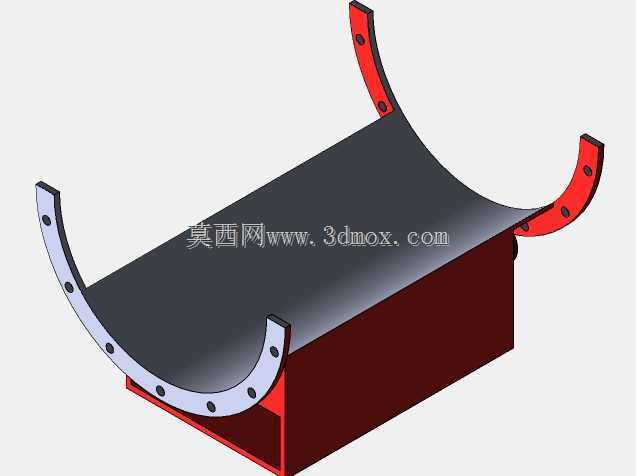

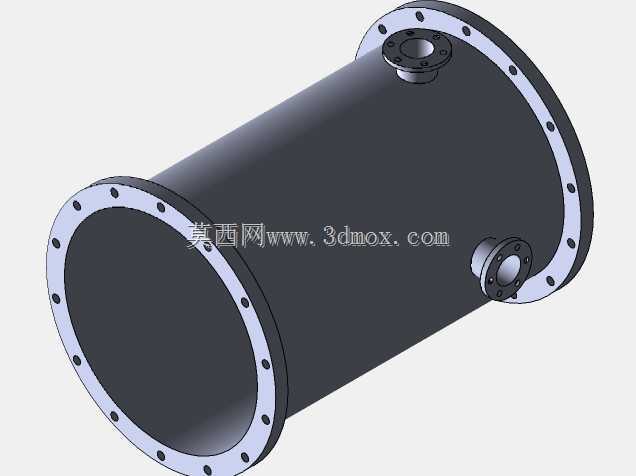

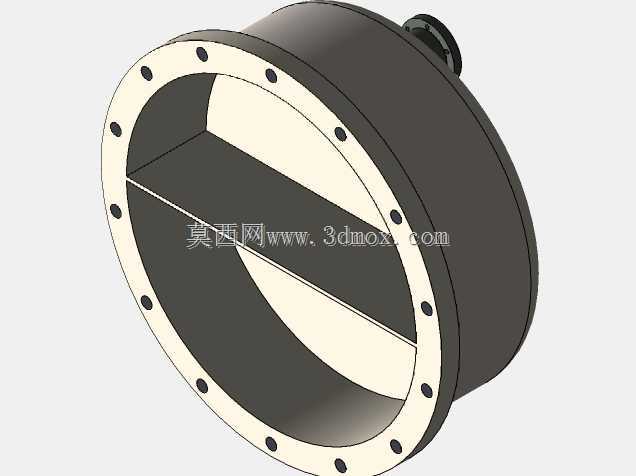

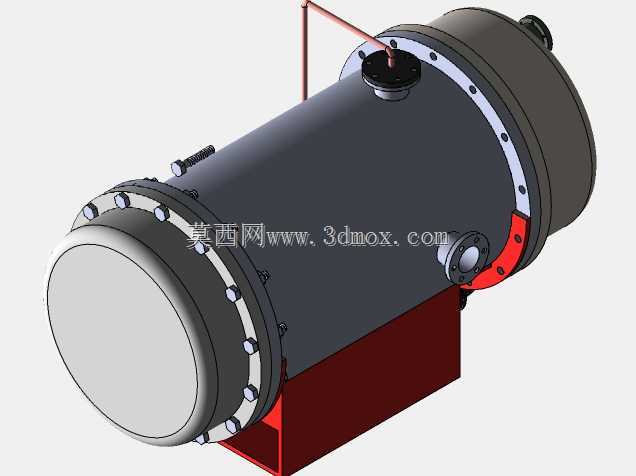

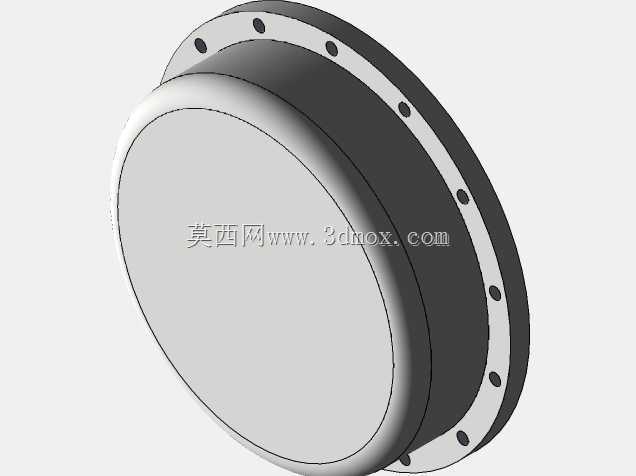

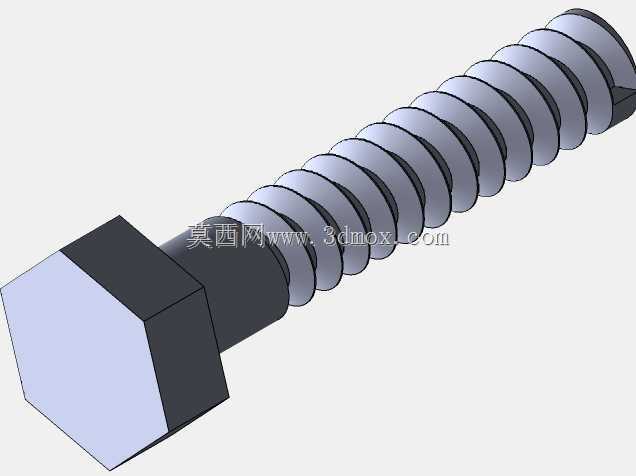

　　设备整体采用卧式圆筒承压壳体结构，主体炭化腔选用厚壁卷制筒体作为核心承压部件，筒体两端采用带法兰连接的快开式端盖结构，端盖与筒体法兰之间通过周向均匀布置的高强度螺栓实现预紧密封，法兰密封面适配耐高温石墨缠绕垫片，可承受炭化过程中腔体内微正压的热解气氛环境，避免热解烟气外泄。筒体下部设置一体式型钢焊接支座，支座采用箱型焊接结构，与筒体接触位置设置弧形贴合垫板，增大接触面积降低局部应力集中，支座底板预留地脚螺栓安装孔，可直接固定于混凝土设备基础上，安装时需保证筒体轴向水平度偏差不超过千分之一，避免内部物料输送过程出现偏载。

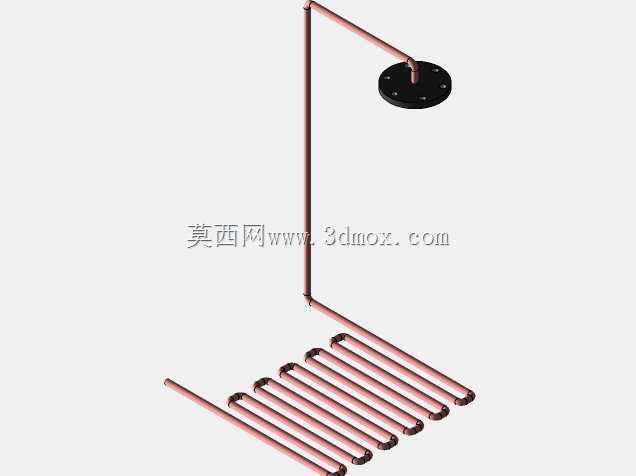

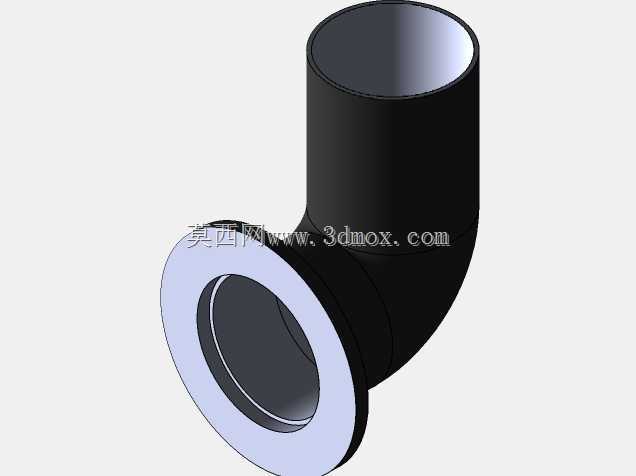

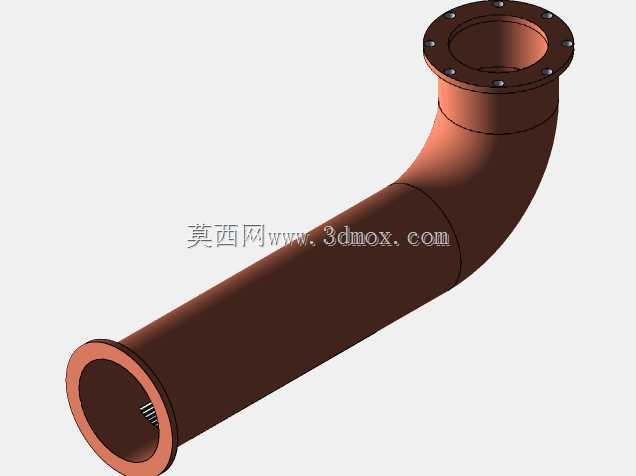

　　筒体上部设置排气引出管，采用无缝钢管弯制而成，管口位置设置带法兰的检修手孔，可用于日常运行过程中疏通排气通道、检查腔体内布料状态，排气接口可对接后续烟气冷凝、净化回收装置，实现木醋液、木燃气等副产物的收集回用。筒体侧下方设置出料接口，接口处配置带密封结构的快开阀件连接位，可对接螺旋出料机构实现炭化完成物料的密闭排出，避免高温炭料接触空气发生自燃。筒体侧面设置多组温度、压力检测接口，可直接插入铠装热电偶、压力传感器，实时监测腔体内不同区段的热解温度与压力参数，为炭化工艺参数调整提供数据支撑。

　　设计过程中充分考虑热胀冷缩对设备结构的影响，筒体支座一端设置为固定端，另一端设置为滑动导向结构，预留足够的轴向热膨胀位移空间，避免设备升温过程中因热应力导致焊缝开裂、连接螺栓断裂等问题。筒体外部预留保温层安装空间，现场安装时可敷设硅酸铝纤维保温层外加镀锌钢板防护壳，降低筒体表面散热损失，提升炭化过程的热效率，减少设备周边作业区域的环境温度。端盖位置设置对称布置的吊耳结构，方便设备检修过程中端盖的吊装拆卸，降低运维作业的劳动强度。

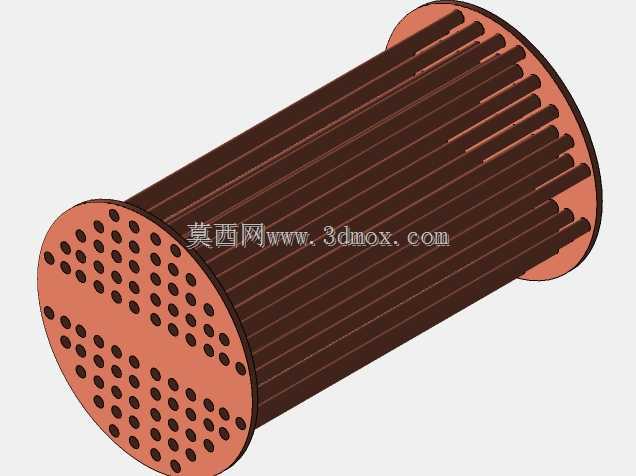

　　设备内部可适配不同形式的物料输送结构，若采用间歇式作业模式，可直接在筒体内设置物料托架，分层摆放待炭化原料；若采用连续作业模式，可在筒体内加装无轴螺旋输送机构，实现原料从进料端到出料端的连续推进，推进速度可通过外部调速驱动机构调整，匹配不同原料所需的炭化停留时间。整套结构的连接法兰均采用标准凸面法兰设计，所有外接接口的尺寸、压力等级均符合行业通用标准，可直接与上下游的进料、出料、烟气处理设备实现对接，无需额外制作非标转接件，降低现场安装的适配成本。

　　从安装边界来看，设备主体轴向长度与筒体直径的比例约为3:1，安装时需在筒体两端预留不小于1.5倍筒体直径的操作空间，用于端盖拆卸、内部构件检修、物料装填作业；设备上部排气接口位置需预留足够的管线安装空间，避免排气管道出现急弯导致烟气流通阻力过大；支座安装位置的基础需做耐热处理，避免长期高温传导导致基础混凝土出现开裂破损。整套结构的焊缝均采用全焊透结构，承压焊缝需做煤油渗透试验，保证腔体密封性能满足炭化作业的安全要求，所有外露金属构件表面均做耐高温防腐处理，可耐受长期高温作业环境下的氧化腐蚀，延长设备整体使用寿命。
