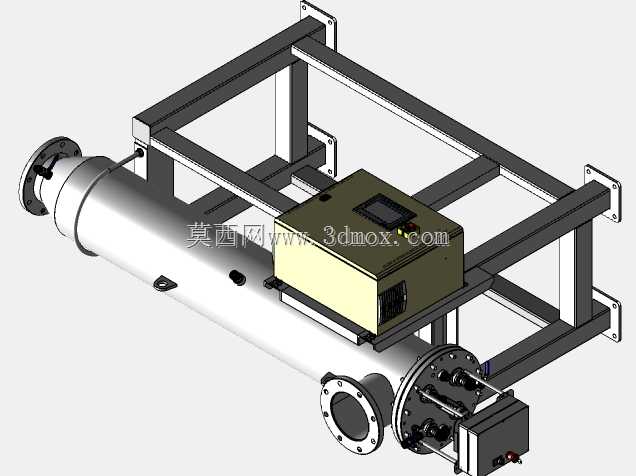

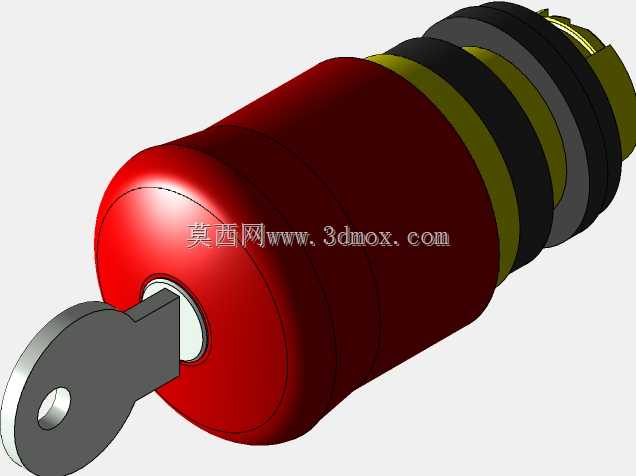

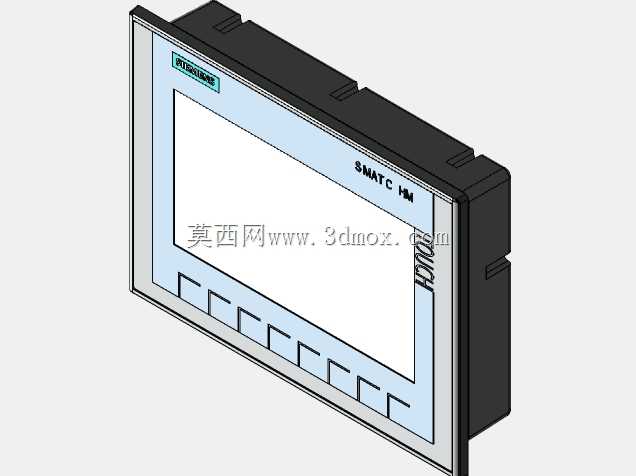

WedecoSpektron250紫外线反应器及配套框架

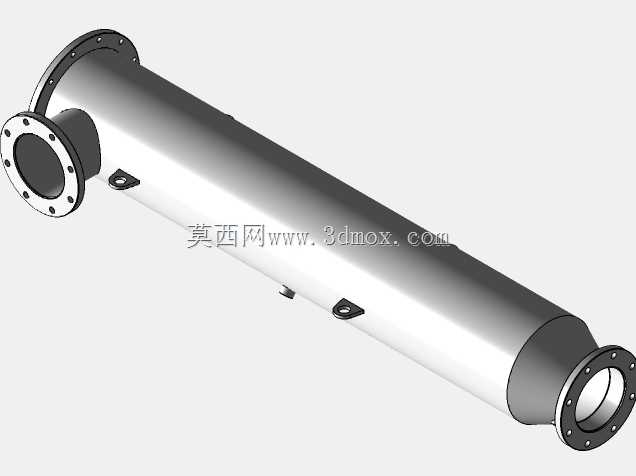

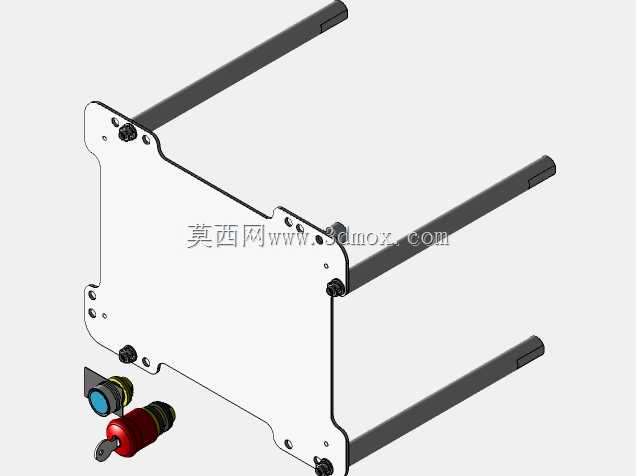

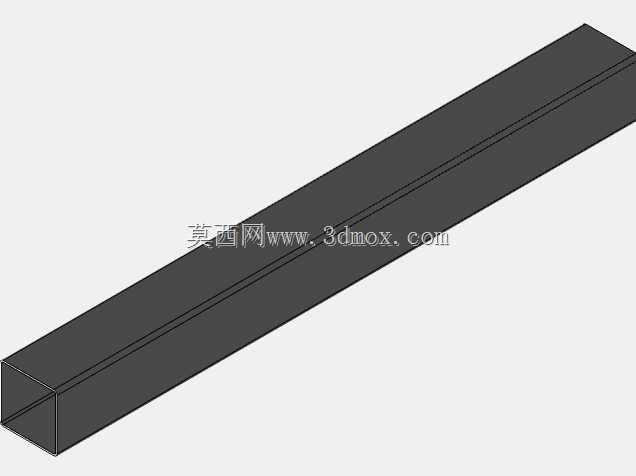

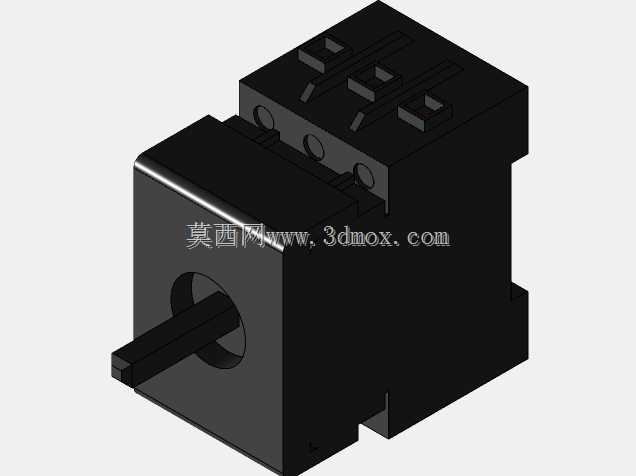

　　这套三维结构围绕市政供水末端消毒、中水回用管路以及工业循环水杀菌工位展开，反应器本体采用卧式串接腔体思路，水流从侧向法兰进入后沿筒体内腔完成辐照停留，再由另一端法兰送出，避免短流造成的杀菌剂量不足。框架部分按现场落地安装条件布置，立柱与横梁承担筒体、灯管模块和检修载荷，底部预留地脚固定面，侧面留出灯管抽拉空间，运维人员不需要拆除主管道即可完成紫外灯套管更换与清洁。

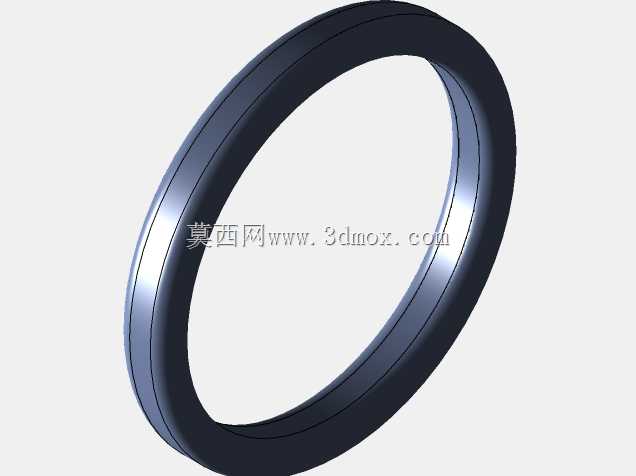

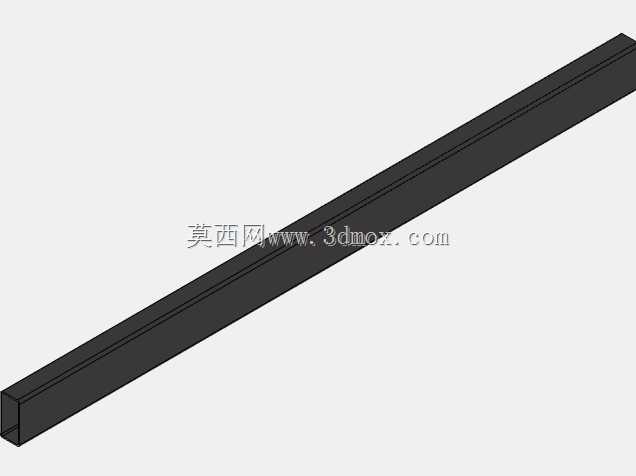

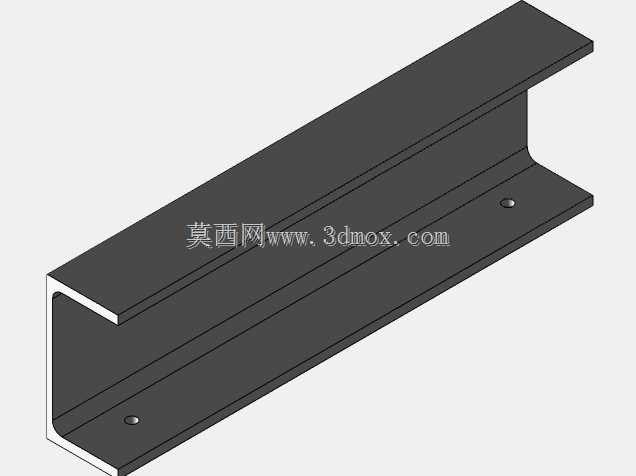

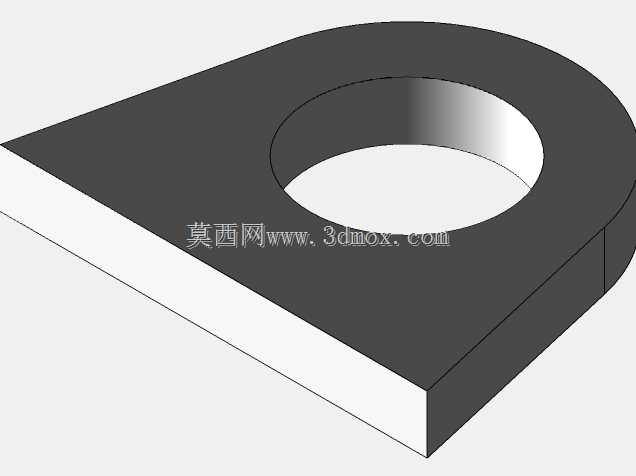

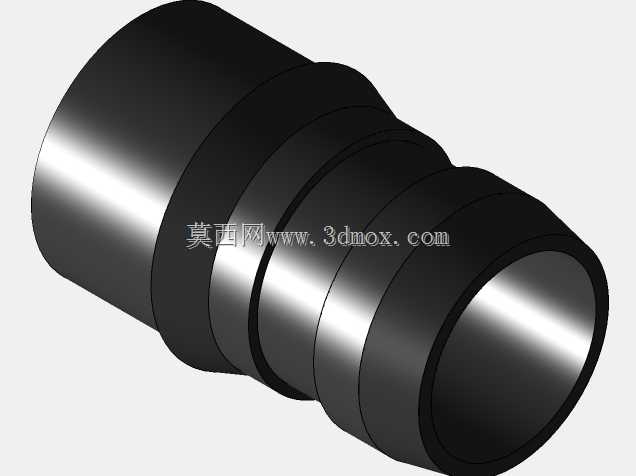

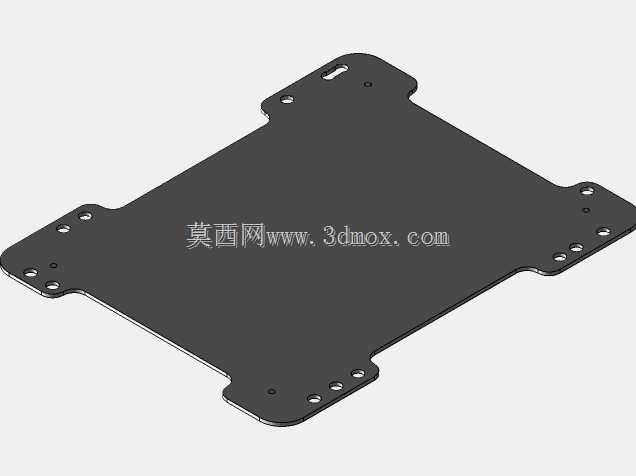

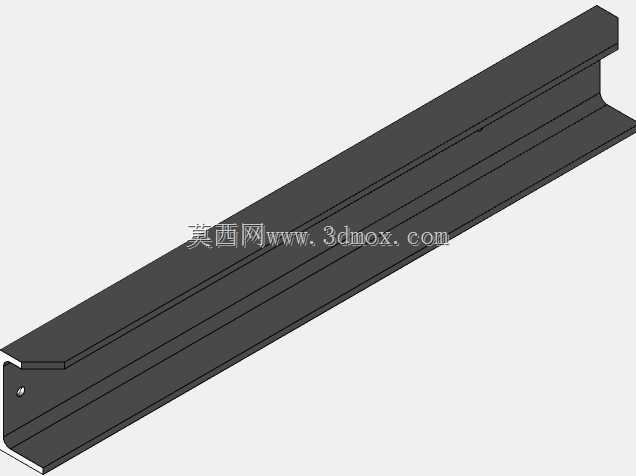

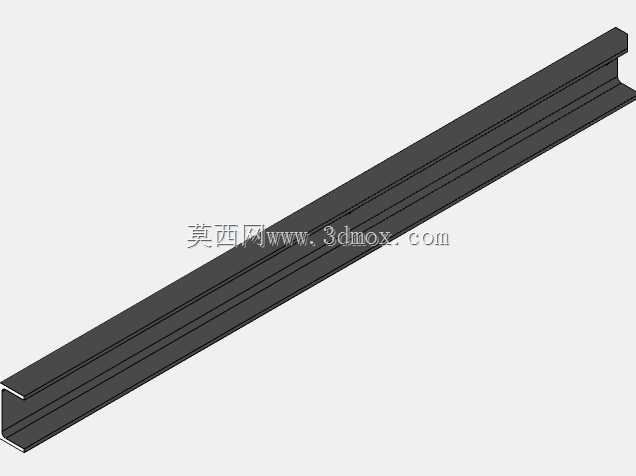

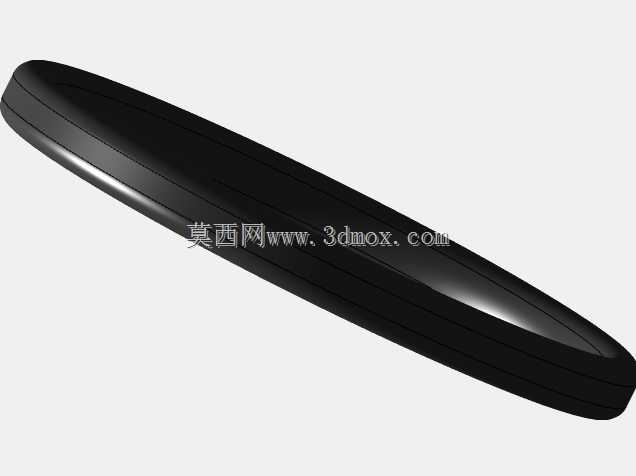

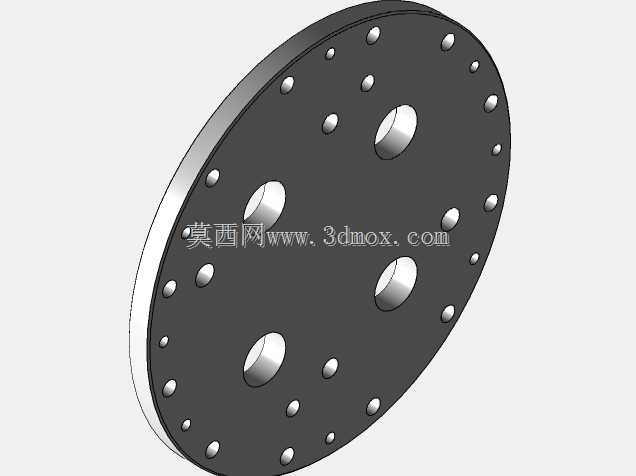

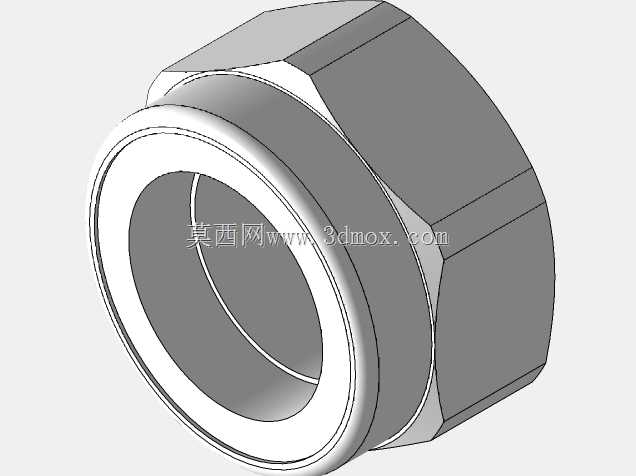

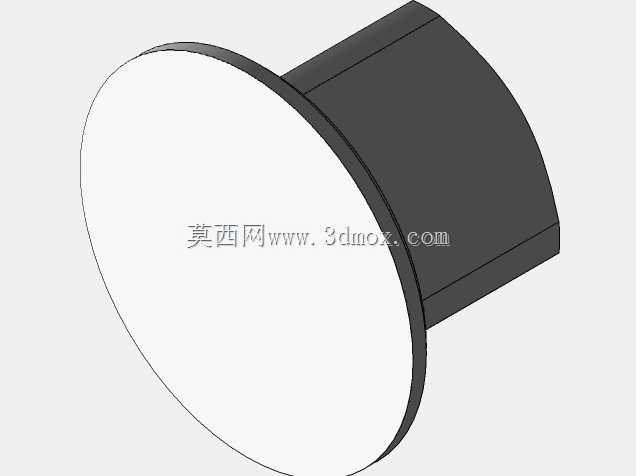

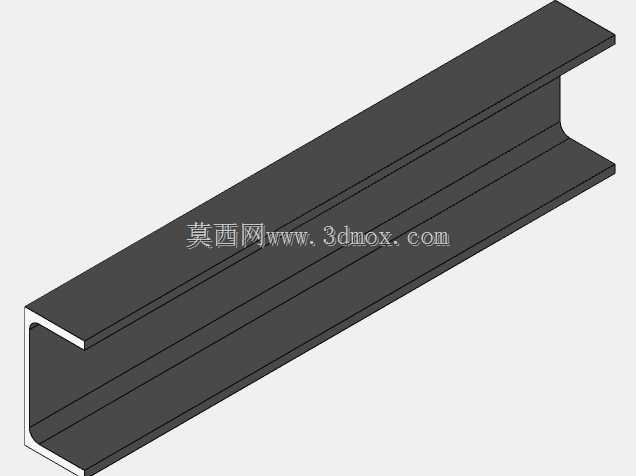

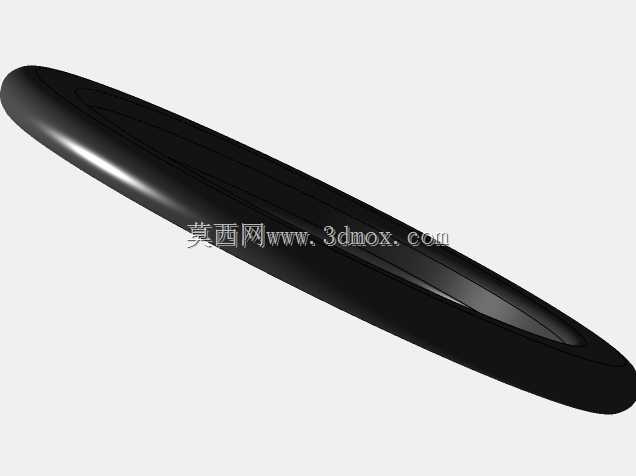

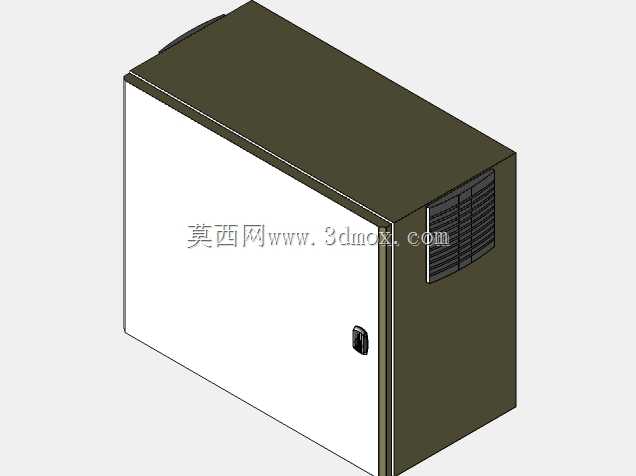

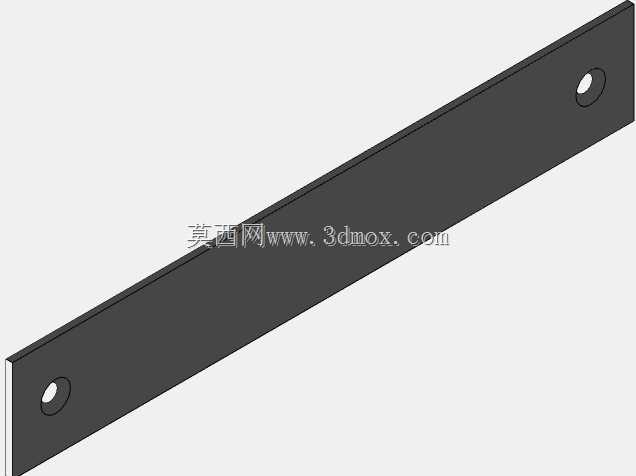

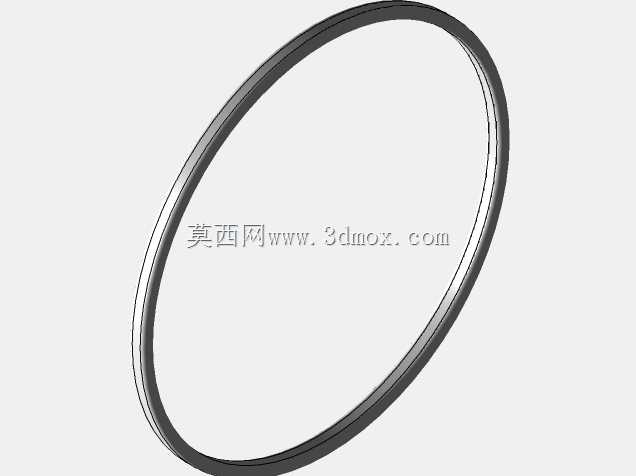

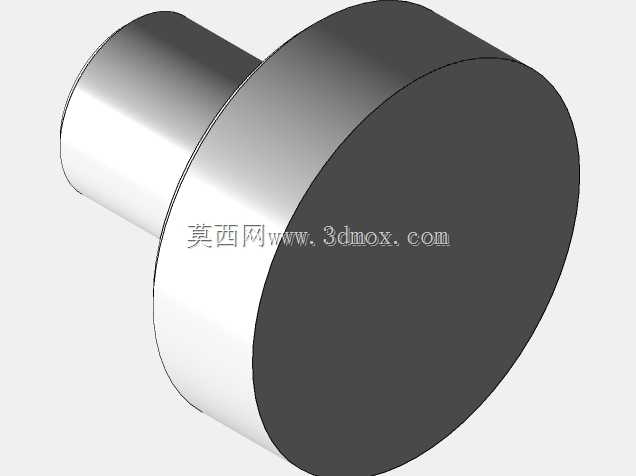

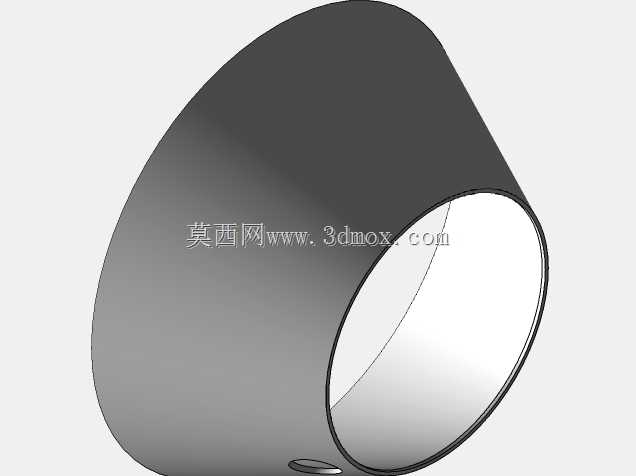

　　建模时先确定过流筒体的中心线和进出口法兰方位，再把灯管模块沿腔体截面均匀排布，使紫外辐照在有效过水断面上尽量覆盖；筒体端部设置密封端盖和压盖结构，石英套管穿入位置保留压紧与密封余量。框架不是简单包裹外形，而是结合反应器重心、接管受力和检修通道做支撑：靠近法兰一侧的横梁避开管道螺栓操作空间，上方横梁兼顾吊装时的临时承托，竖撑位置避开电缆走线和镇流器安装面。

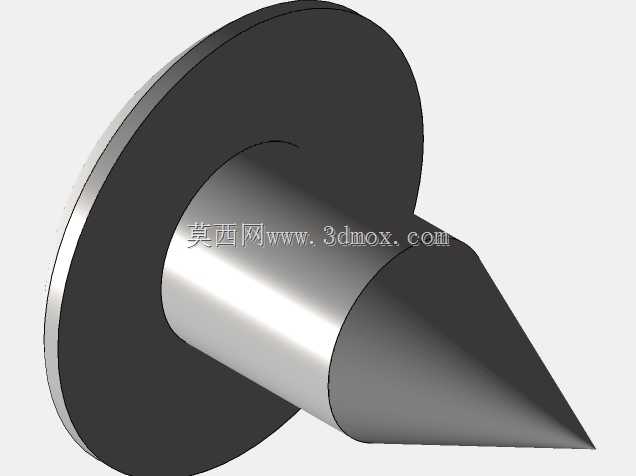

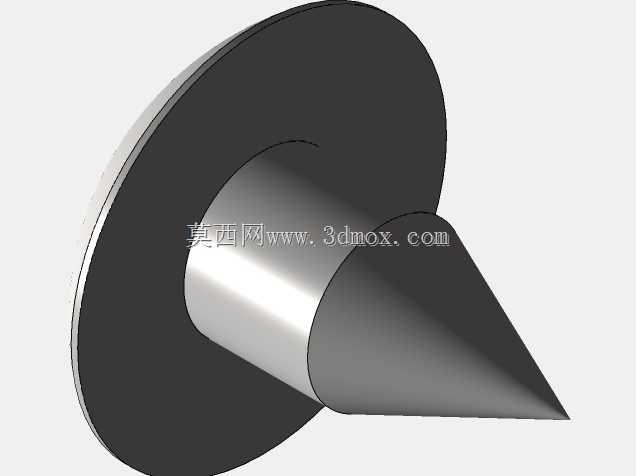

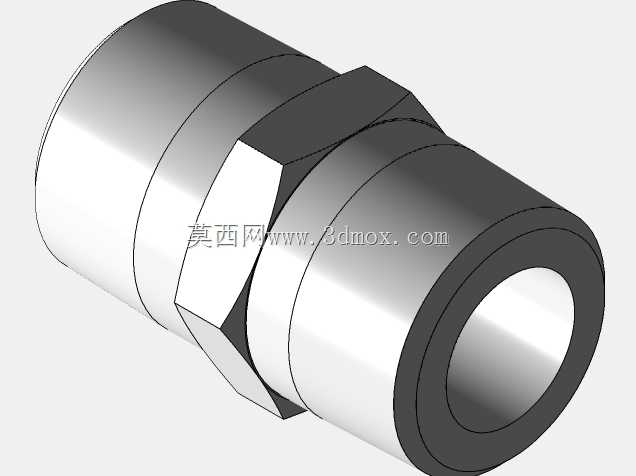

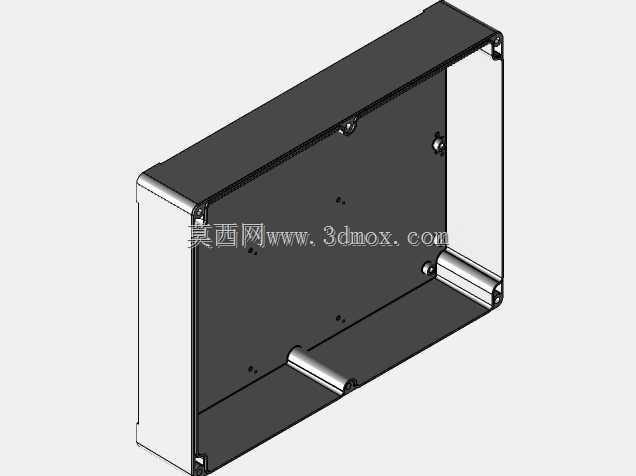

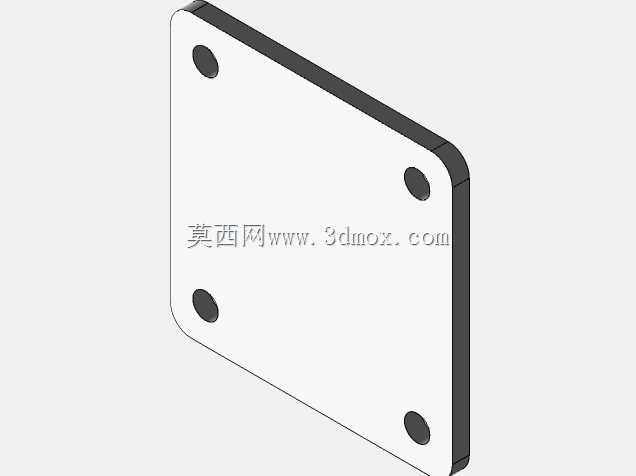

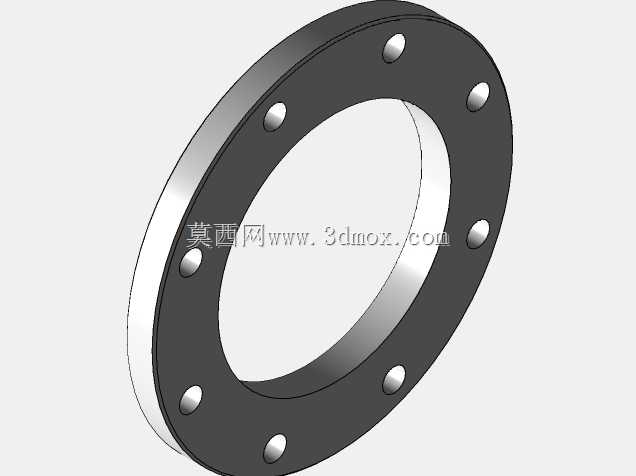

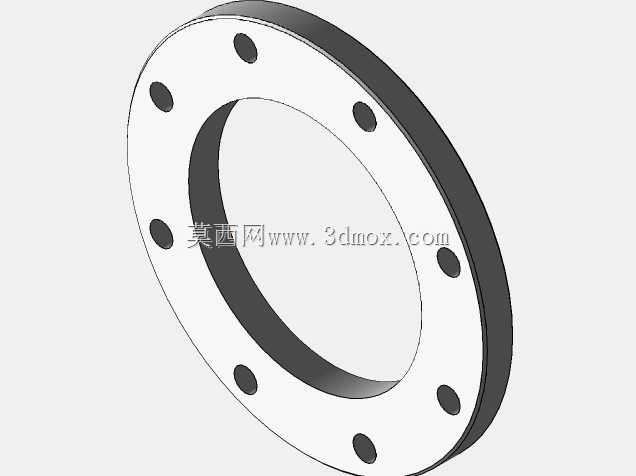

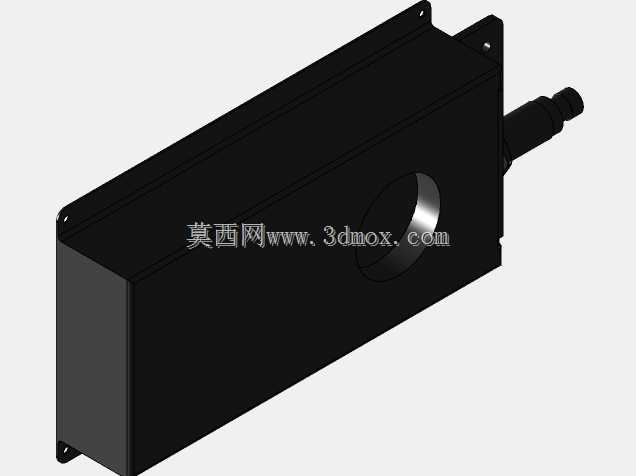

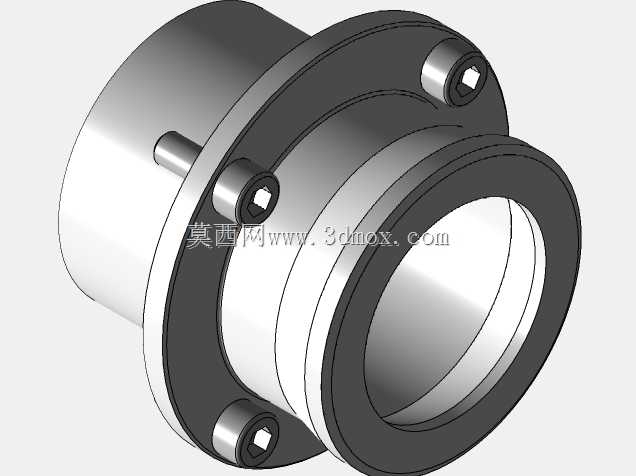

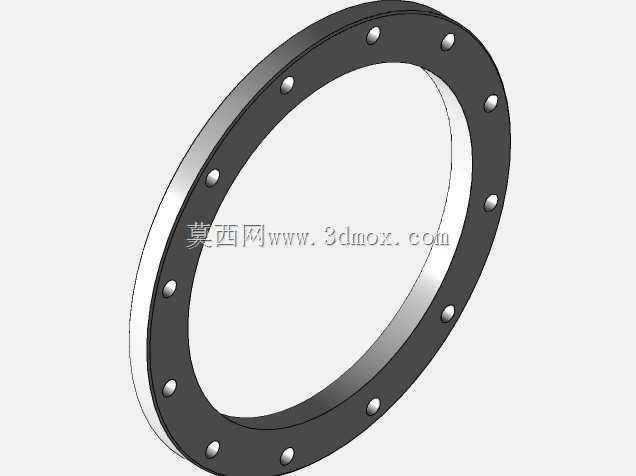

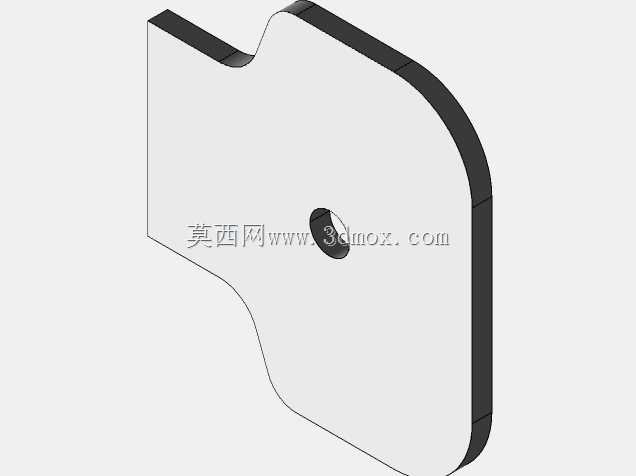

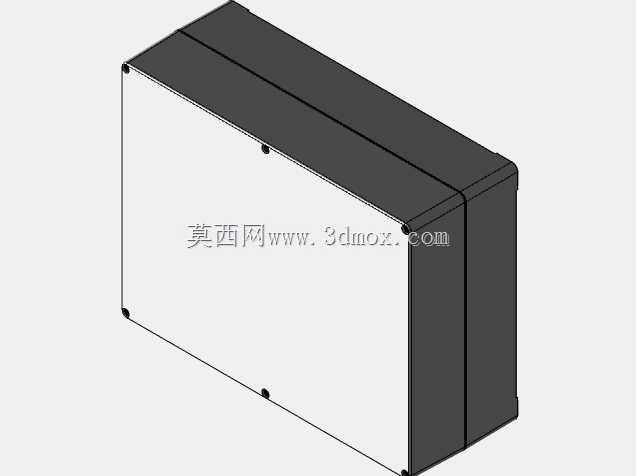

　　从安装边界看，设备长度方向需要同时满足筒体本体、端部灯座接线盒以及单侧抽管距离；宽度方向由框架立柱、底部支腿和旁侧管路附件共同决定；高度方向则要核对框架底脚到筒体中心、顶部接线余量与车间起吊空间。进出口法兰的孔径、螺栓圆和端面标高应与前后管路一致，避免现场靠软管强行对位。框架底脚建议落在混凝土基础或型钢支架上，地脚位置避开排水沟和电缆桥架，设备周围保留阀门、取样口和流量计的操作面。

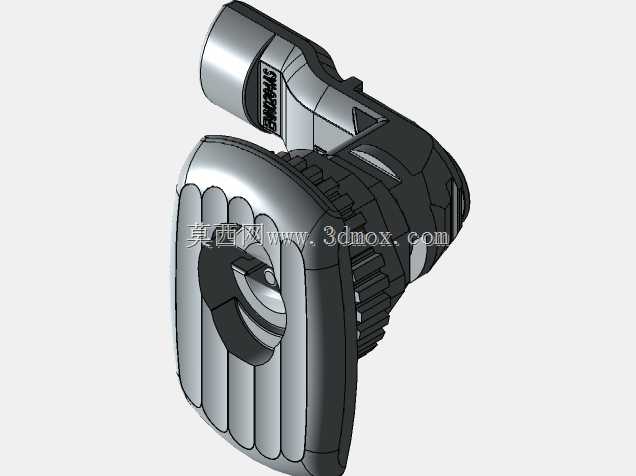

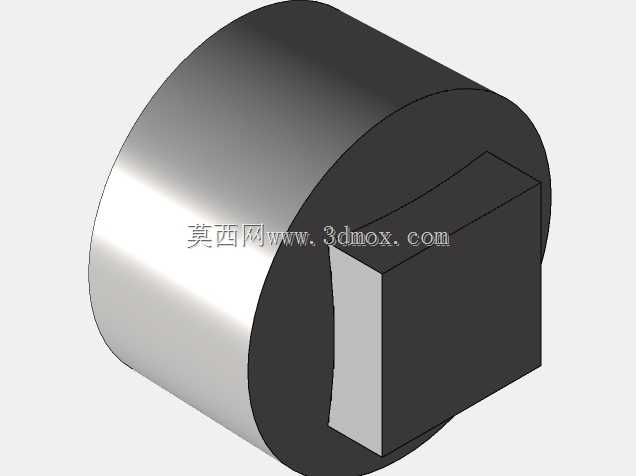

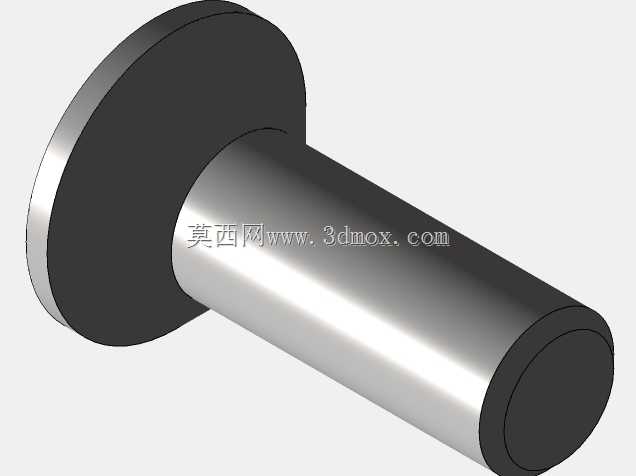

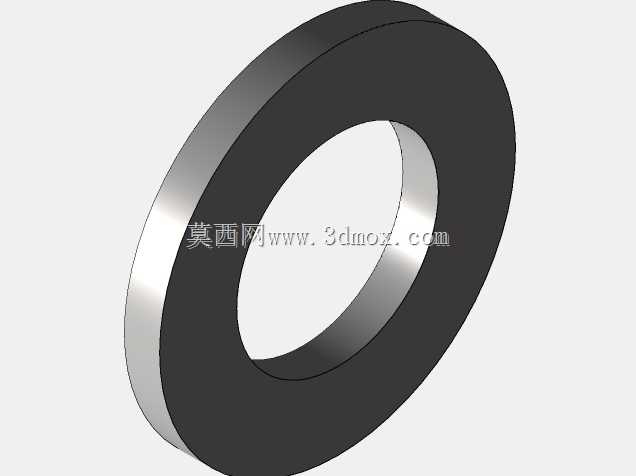

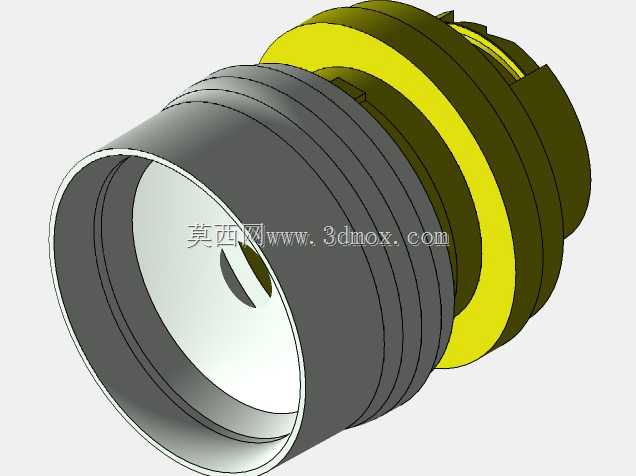

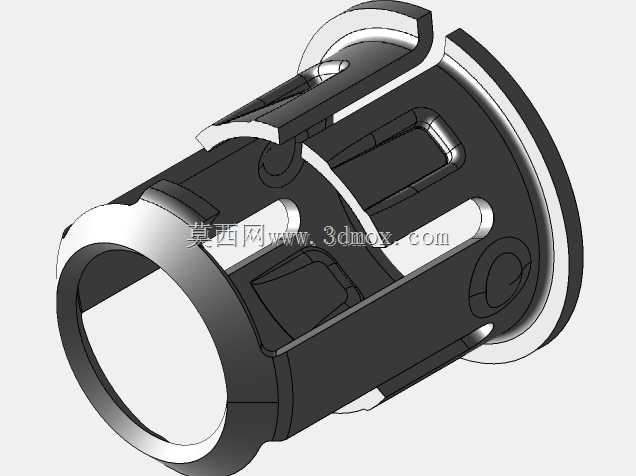

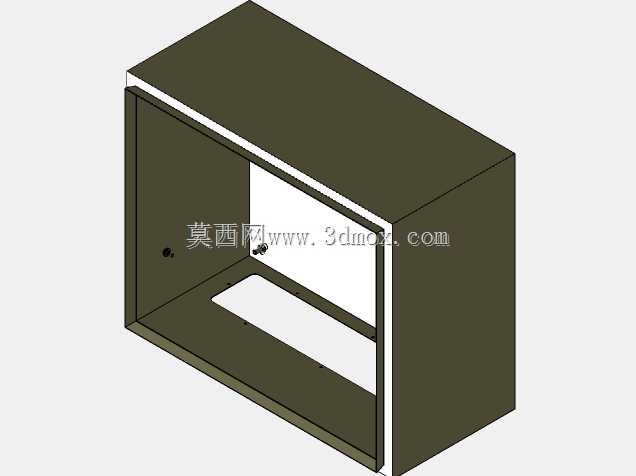

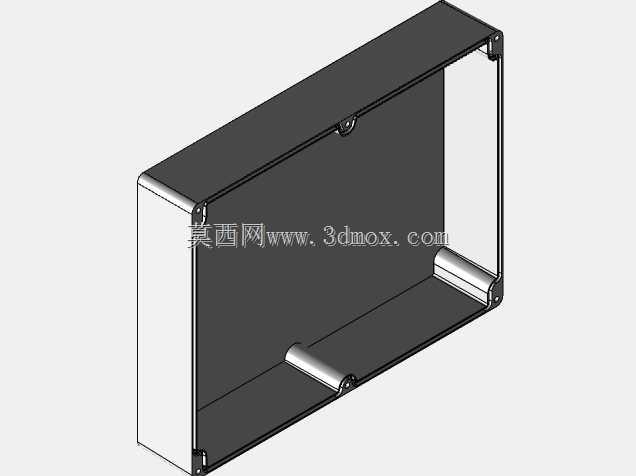

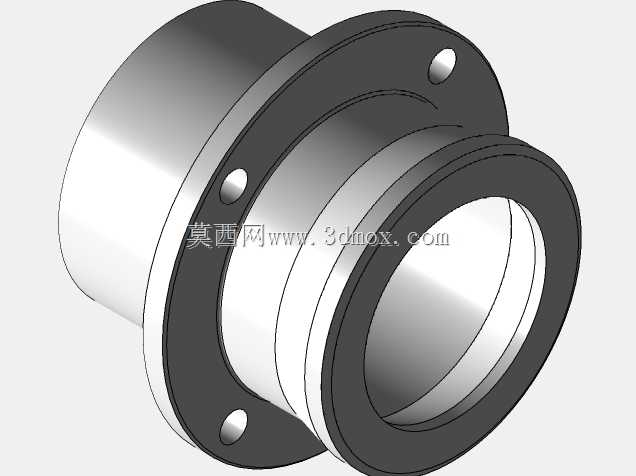

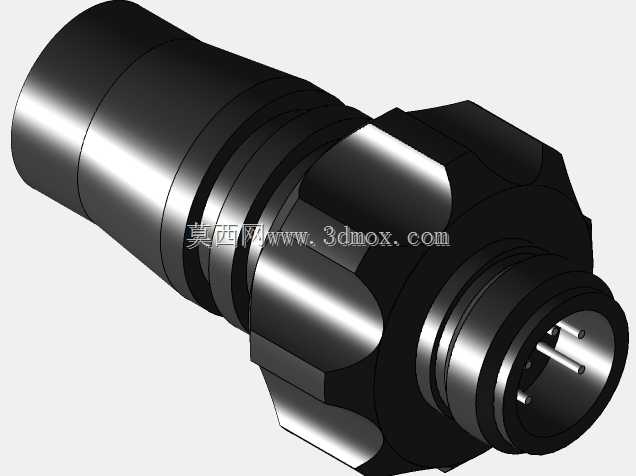

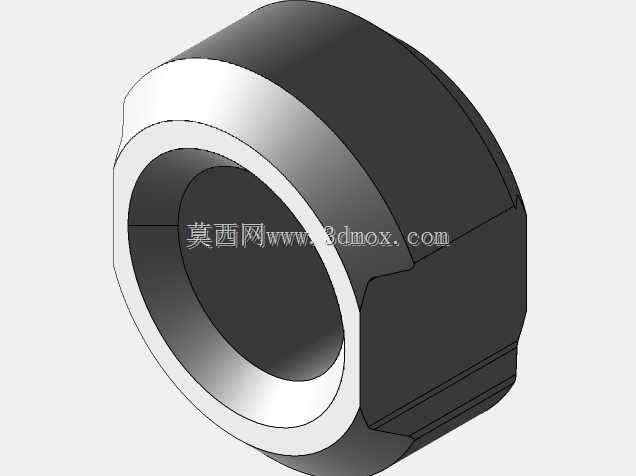

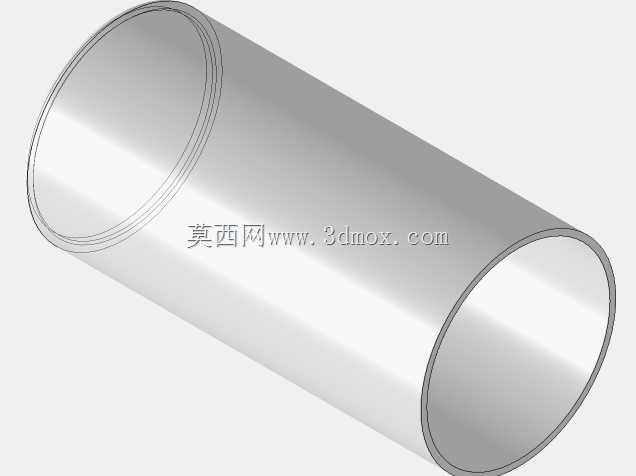

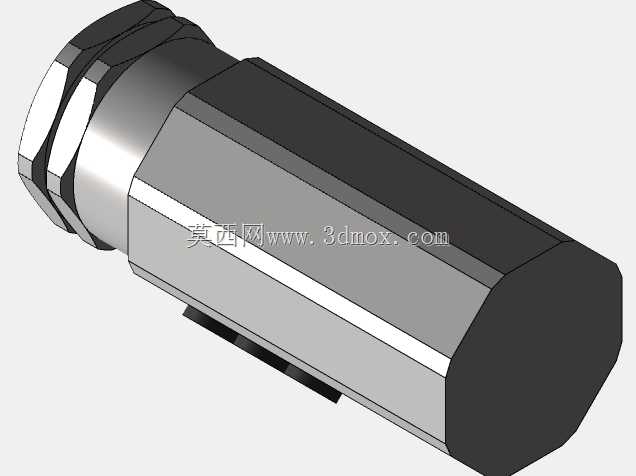

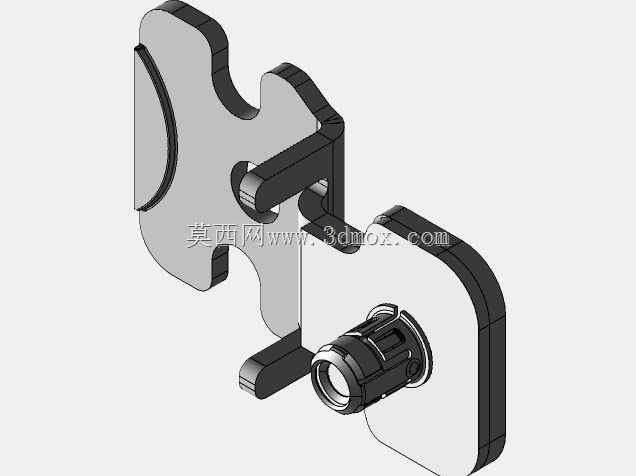

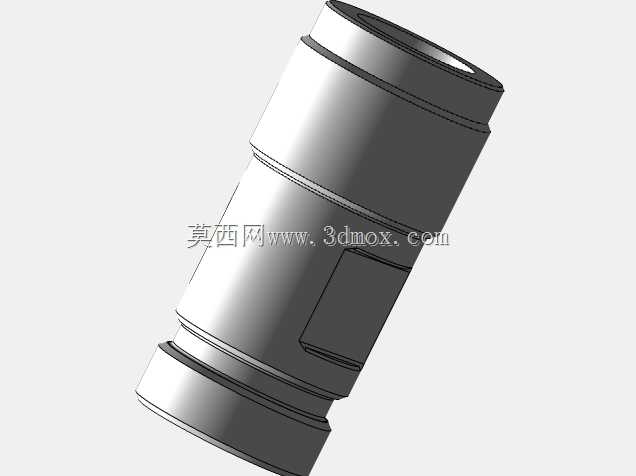

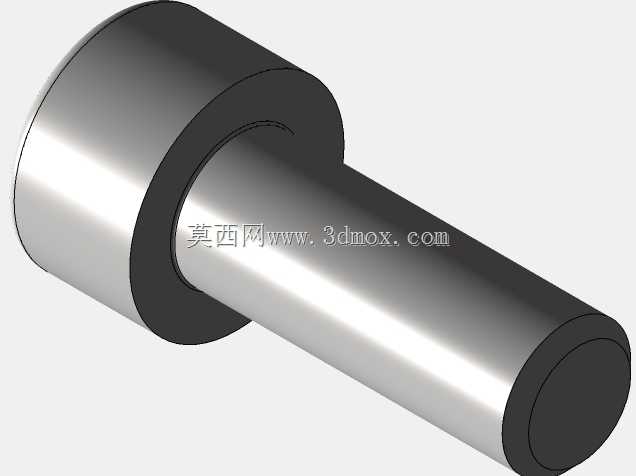

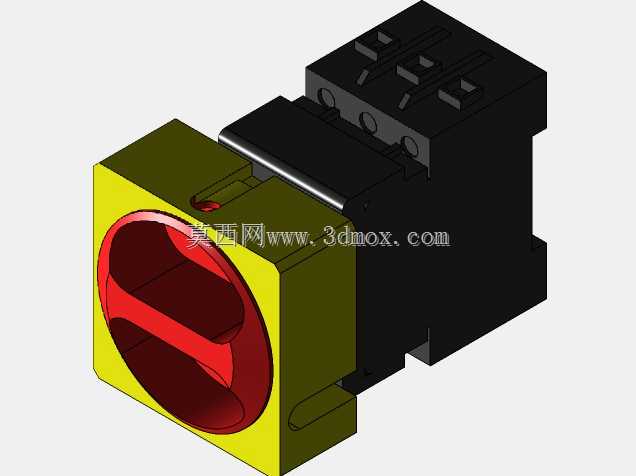

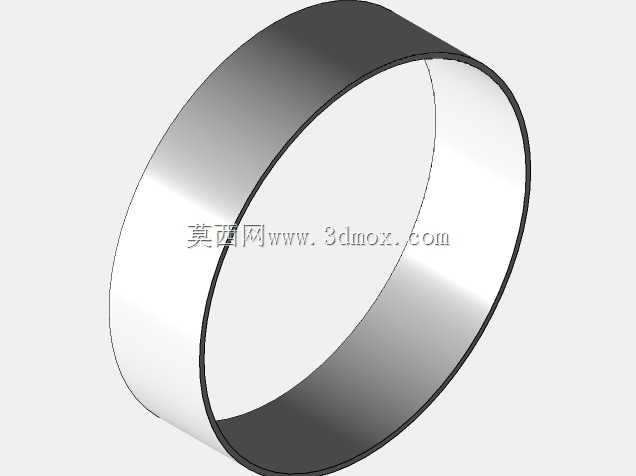

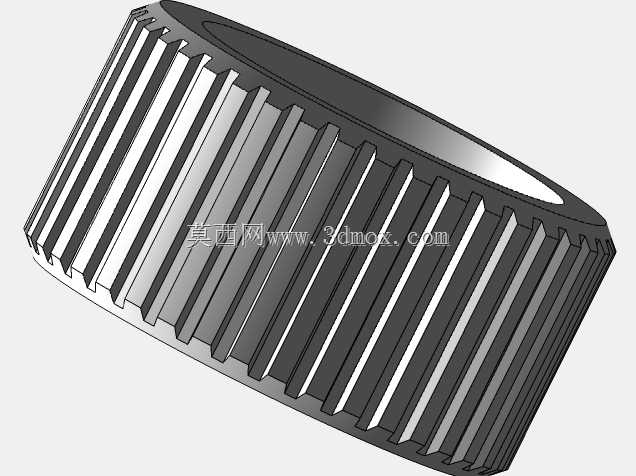

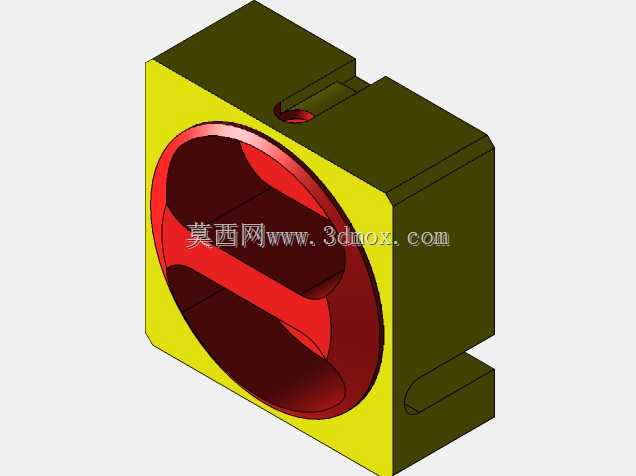

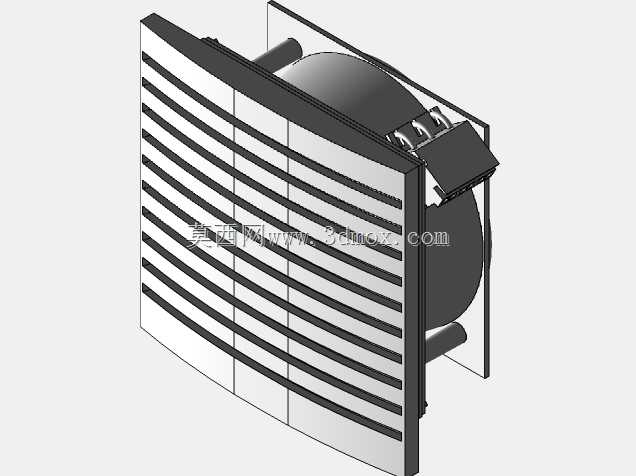

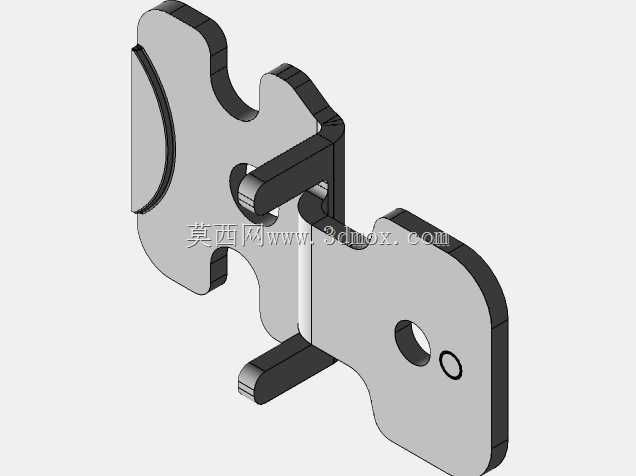

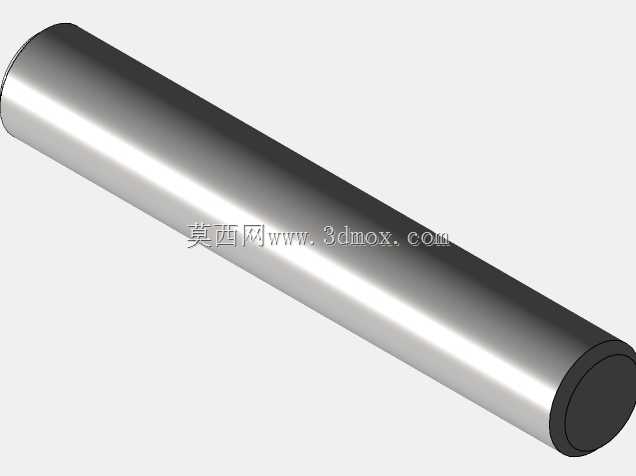

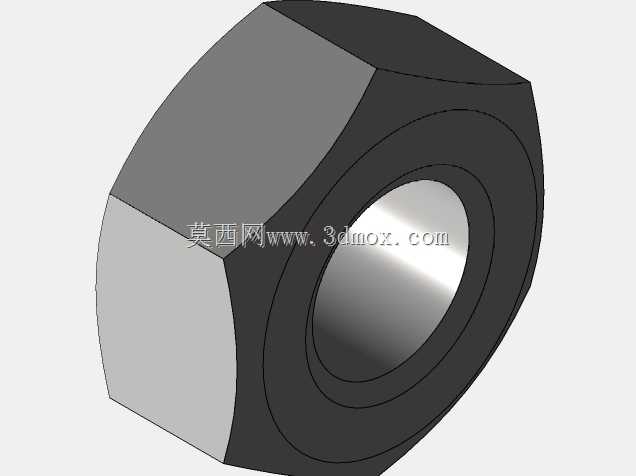

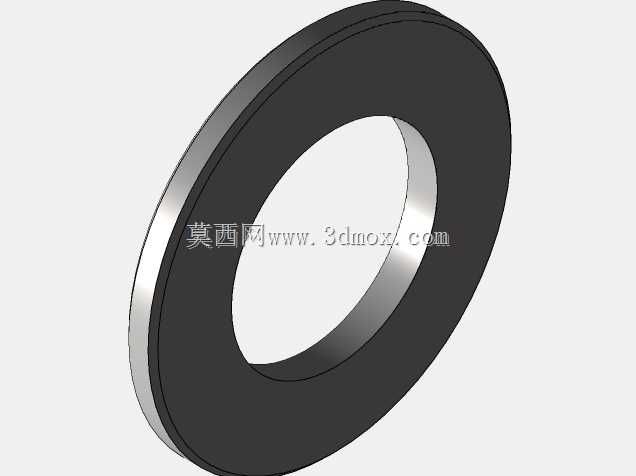

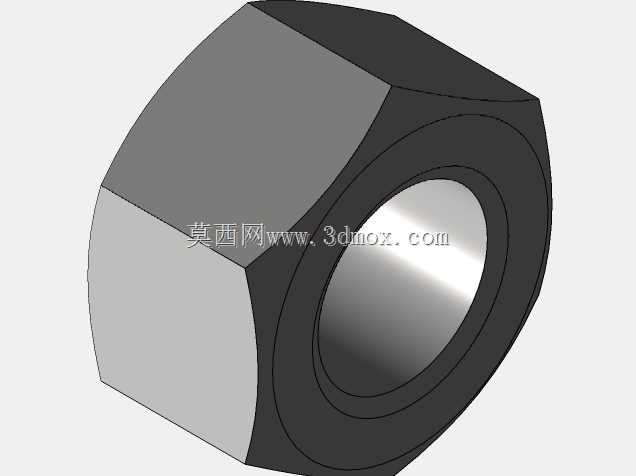

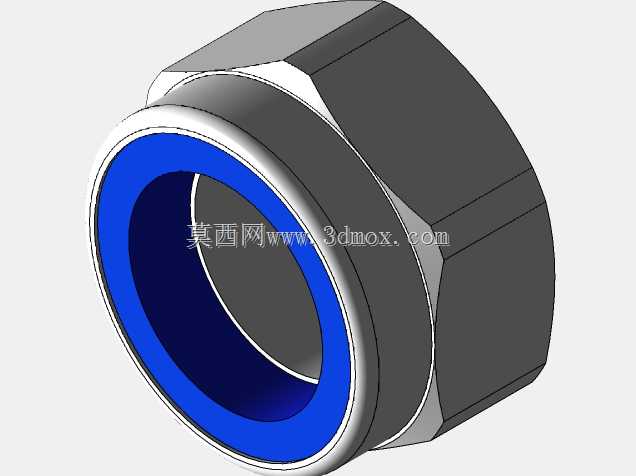

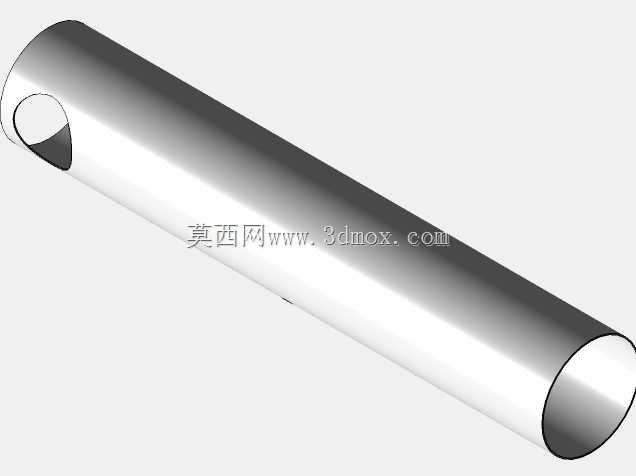

　　结构细节上，筒体壁厚按承压、腐蚀裕量和外部支反力综合考虑，法兰颈部与筒身过渡处避免突变；灯管套管属于细长薄壁件，模型中需要体现两端定位、支撑和密封关系，不能只按外观圆柱处理。端盖开启方向、紧固件数量和压紧顺序影响现场维护效率，框架上的开孔与护板也要对应灯管接线、排水和排气位置。若用于污水或再生水场景，腔体内还应考虑清洗机构的导轨或刮环行程，框架侧面预留驱动组件安装面；若用于洁净供水，则可减少外露积水面，支腿和护板采用便于擦拭的平直轮廓。

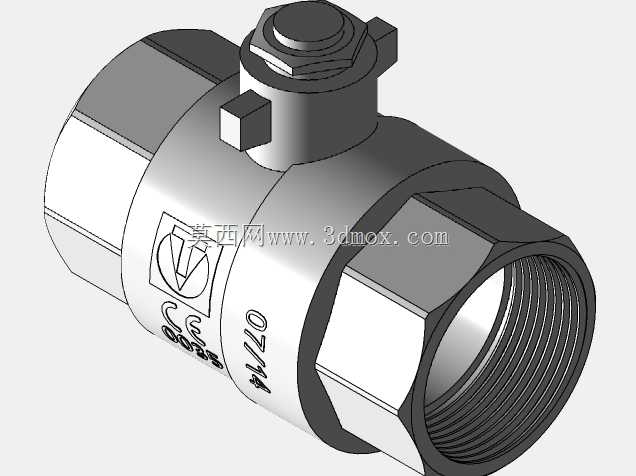

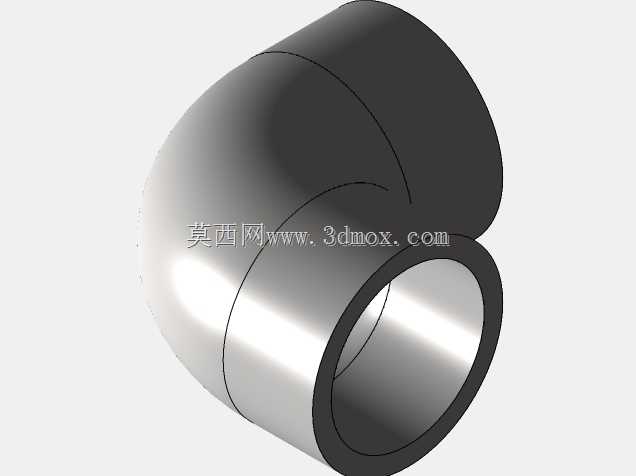

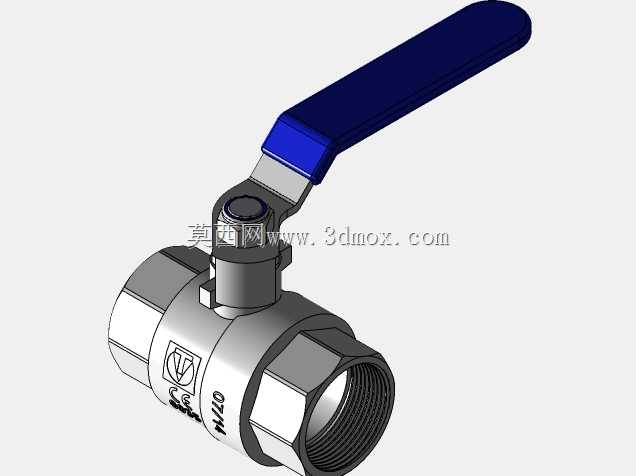

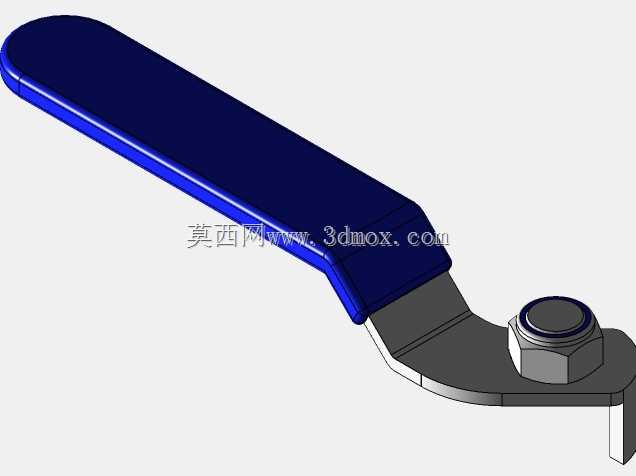

　　在管路系统中，紫外线反应器通常装在过滤、活性炭或膜处理之后，这样可以降低悬浮物对紫外透射率的影响。设备前后设置检修阀门、旁通管和取样点时，三维布置要保证阀门手轮不与框架立柱碰撞，旁通管不得遮挡灯管抽出路径。反应器本身不靠添加药剂改变水质，而是通过紫外照射破坏微生物遗传物质，因此停留时间、辐照强度和腔体流态直接决定处理效果。设计中把进出口方向、灯模块排列和框架支撑统一校核，能够减少后期管道返工，也让设备在狭小泵房内具备可制造、可安装、可检修的完整工程属性。
