罗茨式容积鼓风设备三维结构设计

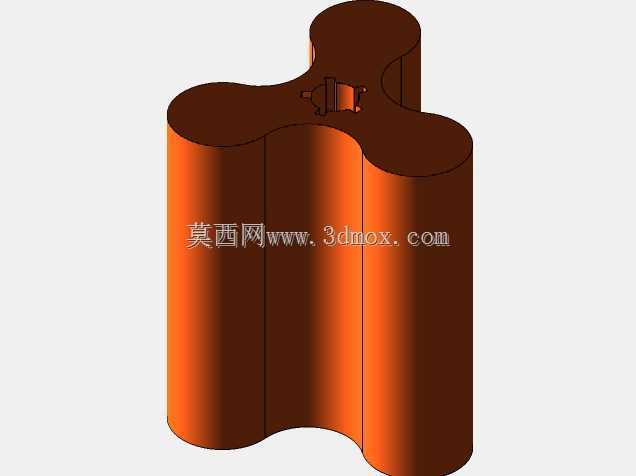

　　在污水处理曝气、粉体气力输送、冶金送风、水产养殖增氧这类需要稳定风压与连续气流供给的工况场景里，罗茨鼓风机的应用占比始终居高不下，这类设备的核心优势就在于输出压力波动小、流量受背压影响程度低，不会像离心式风机那样在管网阻力变化时出现流量大幅跳水的问题。做这个模型的时候，首先要捋清楚的是核心工作腔的尺寸逻辑，两个啮合的叶轮（也就是常说的腰型转子）和腔体内壁的间隙控制是整个设计的核心，间隙留大了会出现内泄漏，直接拉低容积效率，间隙留小了，热态运行时转子受热膨胀很容易出现擦腔故障，所以建模的时候先把转子的型线做准，采用的是渐开线腰型轮廓，两个转子的相位差严格保持90度，同步齿轮的安装基准和转子轴的同轴度公差在模型里做了对应的装配约束预留。

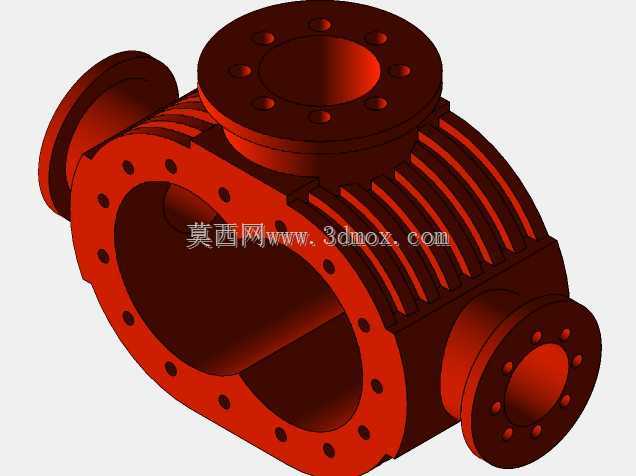

　　从结构布局来看，进出风口采用的是侧进上出的布置方式，两端的法兰接口直接对应现场管道的安装对接，法兰的螺栓孔分布严格遵循通用管路法兰的尺寸规范，不需要额外做转接件就能直接和现场管路配接，进出口的通径尺寸是按照额定流量下的气流流速控制在15-25m/s的区间来定的，避免流速过高带来的沿程阻力损失和气流噪音。泵体的外壳采用了带散热筋的结构设计，这些环形分布的散热筋不是装饰结构，是因为设备连续运行时，压缩空气产生的热量会传递到壳体，散热筋能增大壳体和空气的接触面积，把运行温度控制在合理区间，避免轴承和同步齿轮因为过热出现润滑失效。

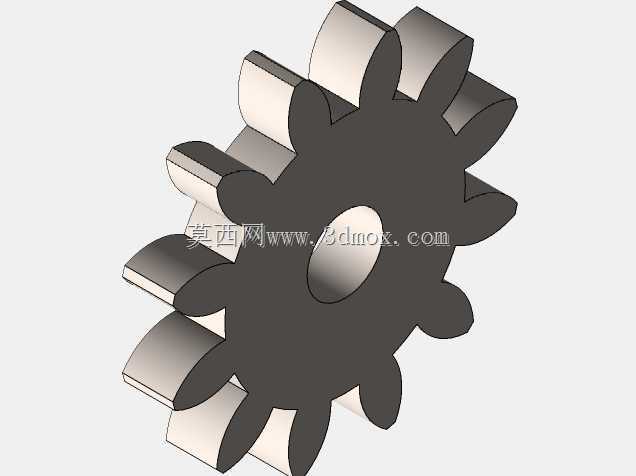

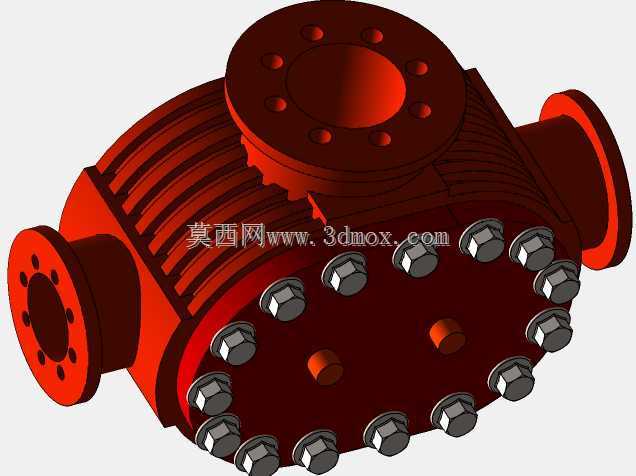

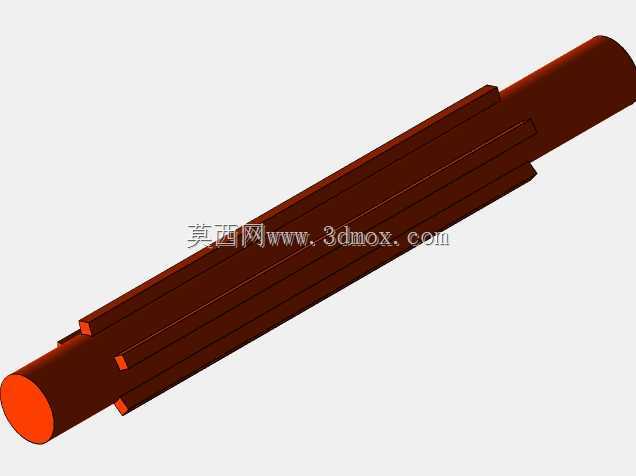

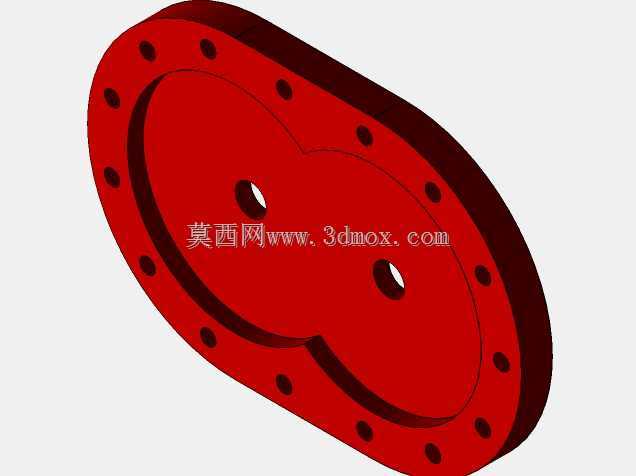

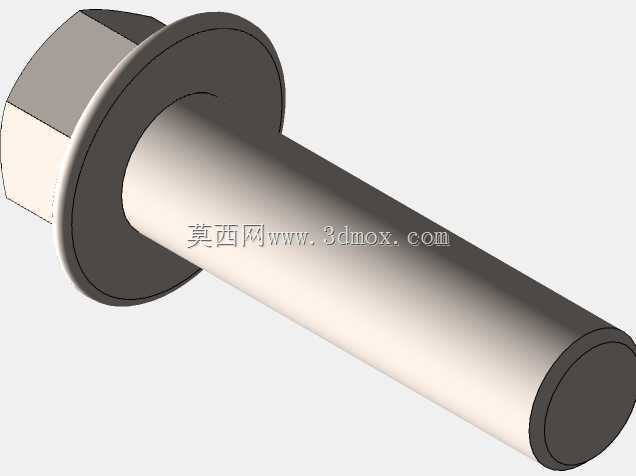

　　壳体的连接采用了周向均布的螺栓紧固结构，一圈螺栓的预紧力需要均匀施加，所以建模的时候螺栓孔的分布做了等角度均分，每个螺栓的位置都对应壳体的加强筋位置，避免紧固时壳体出现局部变形导致密封面失效。两端的端盖和壳体之间预留了密封件的安装槽，采用的是骨架油封加迷宫密封的组合结构，既防止腔体内的压缩空气泄漏，也避免外部的粉尘杂质进入轴承腔污染润滑脂。转子轴的支撑采用的是两端深沟球轴承的布置，轴承位的轴肩尺寸做了严格的限位，保证轴承安装到位后不会出现轴向窜动，同步齿轮安装在轴的外伸端，和轴承之间预留了挡圈的安装位置，齿轮的润滑采用脂润滑，不需要额外配置润滑油路，日常维护只需要定期补充润滑脂即可。

　　做安装边界校核的时候，要注意设备的底部安装脚的孔位间距，预留的安装孔是长圆孔结构，方便现场安装的时候调整位置找正，进出口法兰的端面和安装基准面的垂直度公差要控制在允许范围内，避免对接管道的时候出现强行对口，给设备带来额外的管道应力。另外，设备的整体外形尺寸要考虑现场检修空间，端盖拆卸的时候需要留出足够的空间抽出转子组件，所以建模的时候也把检修拆卸的操作空间做了对应的尺寸校验，不会出现现场拆检时空间不足的问题。

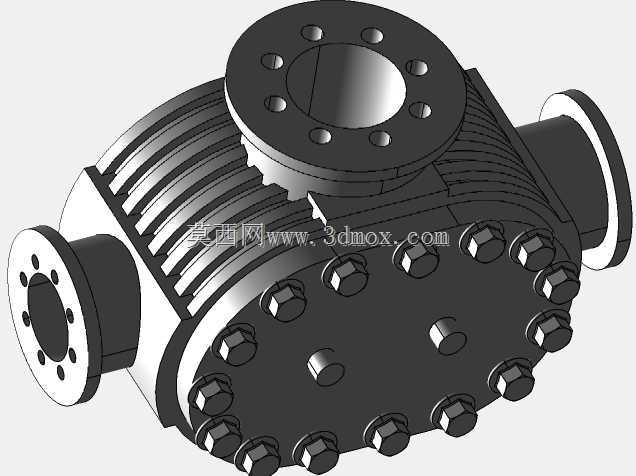

　　从功能特性来说，这种容积式鼓风设备的流量和转速是线性对应的，所以模型里的转子轴伸端预留了和电机联轴器对接的安装位，用户可以根据需要的流量参数匹配对应转速的驱动电机，不需要改动泵体本身的结构。腔体内的流道做了圆弧过渡处理，避免气流在腔体内出现直角转折带来的涡流损失，降低运行时的气流脉动噪音。壳体上的两个小工艺堵头是用来做开机前腔体检漏和运行时压力检测的接口，日常运行时用堵头封住，需要检测的时候接上压力表就能直接读取腔体内部的压力参数，不需要额外在管路上开孔。

　　很多刚接触这类设备建模的工程师容易忽略的是转子和壳体之间的轴向间隙，这个间隙的预留要考虑转子运行时的热伸长量，一般按照壳体长度的千分之一点五左右预留，模型里端盖和转子端面的间隙就是按照这个逻辑做的装配约束，既不会因为间隙过大导致内漏，也不会因为热伸长出现端面摩擦。另外，同步齿轮的侧隙也要做合理预留，避免齿轮啮合时出现卡滞，同时保证两个转子的啮合间隙均匀，运行时不会出现碰撞。整个模型的所有配合面都做了公差适配，不管是做3D打印样件验证，还是直接导出工程图做生产加工，都能直接对应实际的加工工艺要求，不需要再做额外的结构调整。
