机加工实训台虎钳夹持工装结构

　　这套台虎钳结构面向钳工实训、普通机加工工位以及小型装配检修场景搭建，核心作用是在锯削、锉削、钻孔、攻丝、轻量打磨和零件修配过程中，把工件稳定约束在工作台面上，避免手持操作带来的定位偏移与安全隐患。整体采用固定式台钳的经典布局，底座通过安装孔与工作台台面连接，钳体主体承担丝杠传动、活动钳身导向和夹紧力传递，钳口部位设置可更换的防滑齿板，能够对金属坯料、型材、异形小零件形成可靠夹持。

　　从实际工位布置来看，台虎钳的安装边界需要优先匹配工作台前缘与操作站位。底座下方的两个安装孔用于穿装螺栓，装配时要保证钳体长度方向与工作台边缘保持合理关系，固定钳口端面通常略探出桌沿，方便长件向下延伸或竖直装夹；钳身后方需要留出活动钳身后退行程，操作侧则要保证丝杠手柄能够完整回转，不会与工位围栏、工具挂板或相邻设备干涉。手柄采用长杆加两端球头的形式，转动时力臂较长，操作者可通过单手扳动或双手施压获得足够夹紧力矩，球头结构也能减少施力过程中手部滑脱的风险。

　　夹持功能的实现依赖丝杠螺母副与滑动导轨的配合。活动钳身沿主体导轨做直线进给，丝杠旋转后将回转运动转化为钳口开合动作，螺纹副本身具备自锁特性，在停止施力后仍能维持夹紧状态，不会因普通锉削、锯切振动而松脱。固定钳身与活动钳身之间形成平行夹持面，齿板上的交叉滚花或齿纹用于增大摩擦，针对毛坯件、方钢、扁钢和圆棒都能提供较强的抗扭转能力；若用于精加工表面，也可在齿板前附加软钳口，以降低压痕风险。模型中钳口、丝杠、手柄、底座、导向部位均按部件关系拆分，能够直观展示衍生零件之间的装配约束，适合教学演示和结构拆解练习。

　　设计思路上，该结构没有采用复杂液压或气动元件，而是强调手动夹具的可靠性、可制造性与维护便利性。铸件式主体提供较高刚性，宽厚的底座把夹紧反力分散到工作台，钳身中部的导轨间隙控制活动颚板的俯仰偏差，使两侧钳口在闭合过程中保持较好的平行度。丝杠端部与活动钳身连接，既传递轴向拉力，又允许钳身在导轨上顺畅滑移；手柄穿过丝杠头部的横孔，属于常见的可拆卸操作件，在空间受限时也可缩短扳动半径。钳口板通过紧固件固定在钳身上，磨损后能够单独更换，不必整体报废钳体，这一点在学校实训车间和高频使用的维修工位中尤其重要。

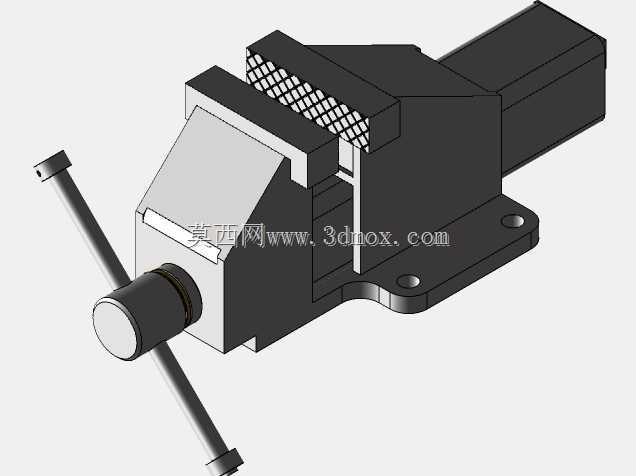

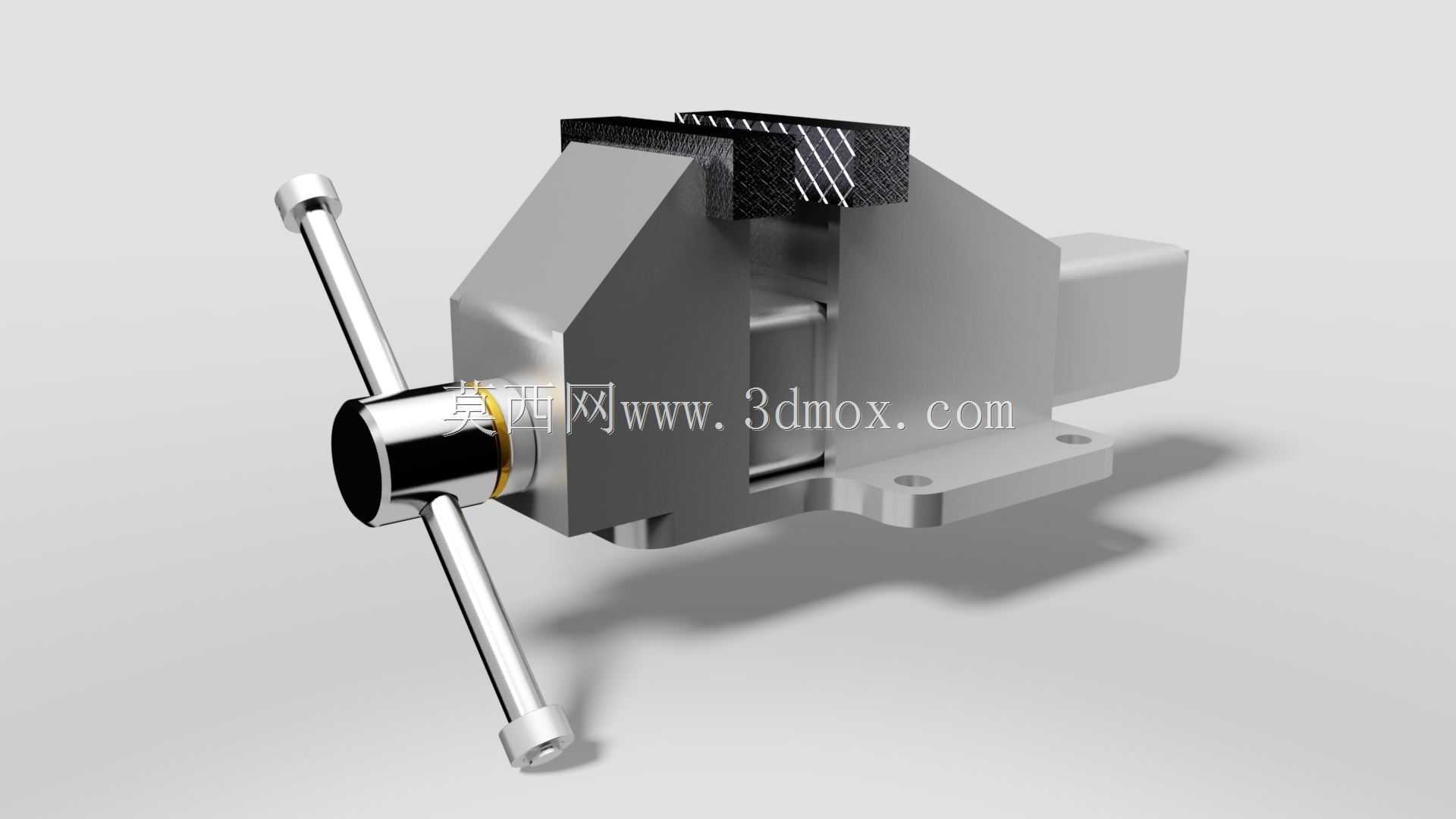

　　外形结构方面，模型呈现出紧凑而稳重的轮廓：底部为带孔安装座，中部是高刚性箱体式钳身，上部前后布置固定与活动钳口，侧向伸出的丝杠手柄构成主要操作界面。钳体后部的方形延伸段体现活动钳身的导向行程，前端开口高度决定可容纳工件的最大尺寸，钳口宽度则影响长条工件的接触面积。进行工位设计时，除了核对钳口宽度、最大张开量和闭合高度，还应关注手柄回转半径、底座螺栓孔距、工作台厚度以及操作者站立位置；对需要装夹长管件或焊接组件的场景，应在钳口两侧预留工件伸出空间，并确认台面对下方支撑筋板的位置，避免夹紧力集中在桌面薄弱区域。

　　在教学应用中，这类台虎钳不仅是一件夹具，也是理解螺旋传动、导轨配合、夹紧自锁和装配公差的典型载体。通过三维结构可以清楚看到力从手柄输入，经丝杠放大后推动活动钳身，再由钳口齿面转化为对工件的法向夹紧力和摩擦力；底座螺栓则把加工过程中的切向力传递给工作台。对建模人员而言，搭建时应重点保证丝杠轴线与导轨运动方向的同轴关系、钳口贴合面的平行关系，以及安装孔与工作台连接面的位置关系；对选型人员而言，则需结合工件尺寸、切削力大小、安装台面强度和操作空间综合判断，而不是只关注钳体外观。
