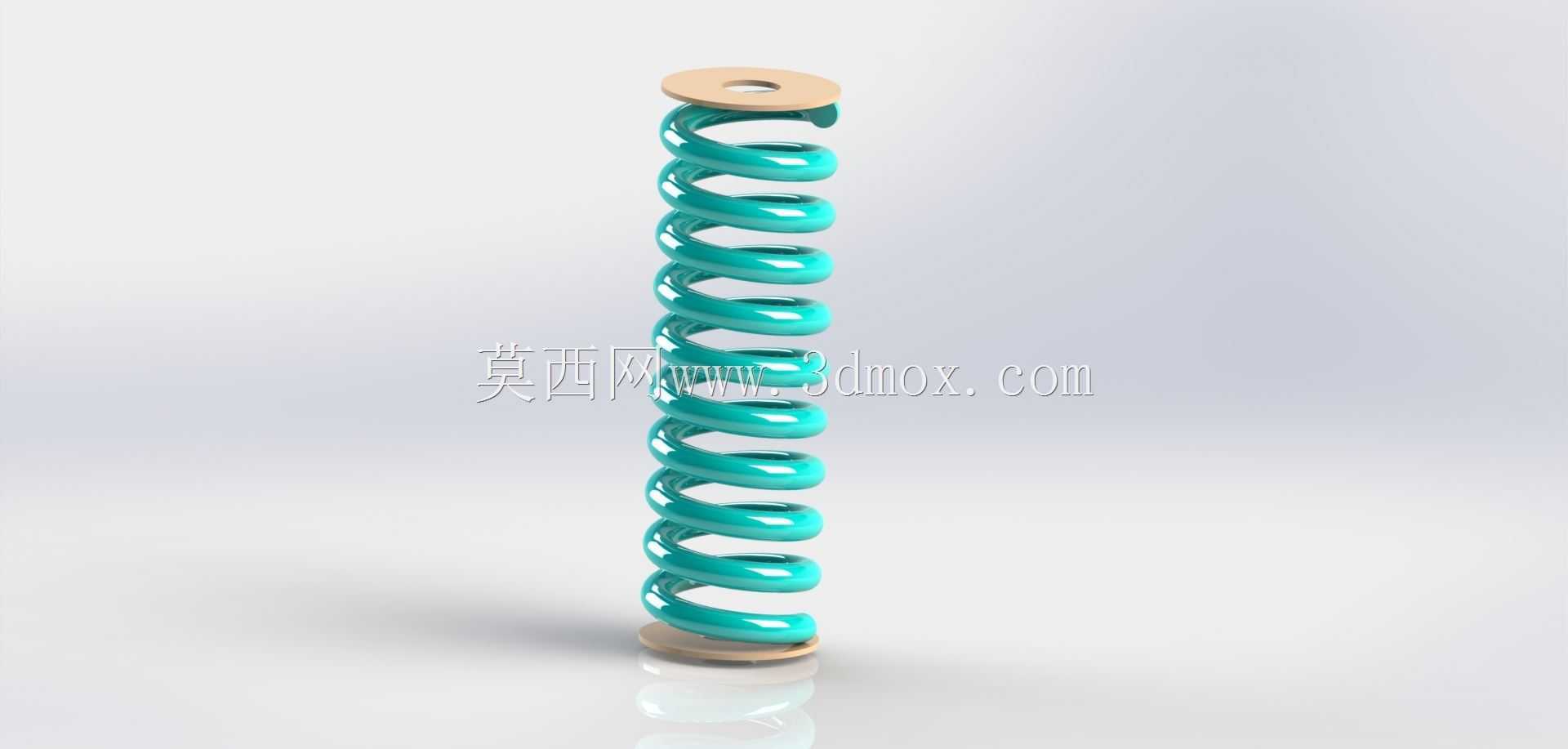

带端盖压缩弹簧压缩动画演示结构

　　在各类工业缓冲、复位、储能结构的设计环节中，压缩弹簧是应用频次极高的弹性元件，小到消费电子的按键复位结构，大到重型工程机械的减震悬挂系统，都能见到这类零件的身影。本次呈现的带两端支撑端盖的压缩弹簧结构，配套了完整的压缩动作动画演示，能够直观展现弹簧在受力压缩、卸力复位全过程的形变规律，帮助结构设计人员快速理解弹簧工作时的圈间间隙变化、端盖受力传导路径、极限压缩行程的边界状态。

　　从实际应用场景来看，这类两端带磨平支撑端盖的压缩弹簧，常被用在自动化产线的缓冲限位工位、阀门的启闭复位结构、各类检测设备的测力触发机构中，相比无支撑端盖的普通压缩弹簧，两端的磨平端盖能够保证弹簧在压缩过程中不会出现侧向滑移，受力始终沿弹簧轴向传导，避免因偏载导致的弹簧圈异常磨损、永久形变问题。在设计这类弹簧结构时，首先要明确安装空间的轴向与径向边界：径向方向需要预留弹簧外径10%左右的活动间隙，避免弹簧压缩过程中外径胀大剐蹭安装孔壁；轴向方向则要根据弹簧的刚度系数、最大工作载荷计算出极限压缩量，保证弹簧在最大受力状态下仍保留1-2圈的有效圈间隙，避免并圈冲击导致的弹簧断裂失效。

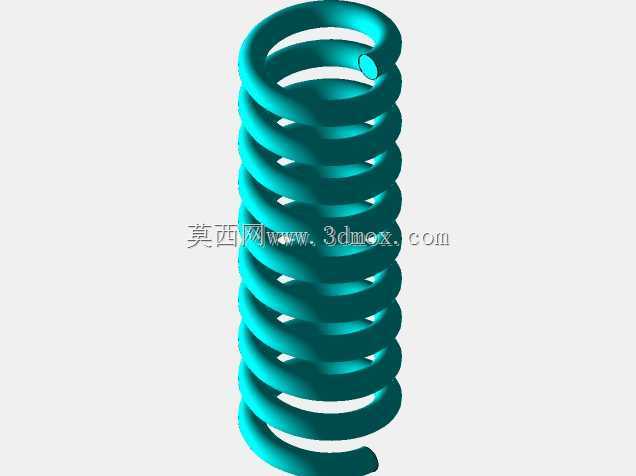

　　动画演示部分完整还原了弹簧从自由长度状态，逐步受轴向压力压缩至工作行程位置，再缓慢卸力复位的全过程，能够清晰观察到弹簧有效圈的形变均匀性——两端的支撑圈在整个压缩过程中始终保持与端盖的平面贴合，不会出现翘起变形，有效圈的螺距随压缩量增大均匀减小，没有出现局部圈距突变的情况，这也验证了弹簧刚度设计的合理性。在实际选型匹配时，设计人员可以结合动画呈现的形变状态，核对弹簧的线径、中径、有效圈数是否匹配工况载荷需求：如果压缩过程中出现圈间接触过早的情况，说明有效圈数设计不足，刚度偏大，会导致缓冲吸能效果达不到设计要求；如果卸力复位过程中出现弹簧回弹卡顿、端盖偏移的情况，则说明两端支撑圈的磨平角度、端盖的导向结构设计存在缺陷，需要调整支撑圈的磨平长度，或是在端盖上增加导向轴、导向套结构，约束弹簧的径向偏移量。

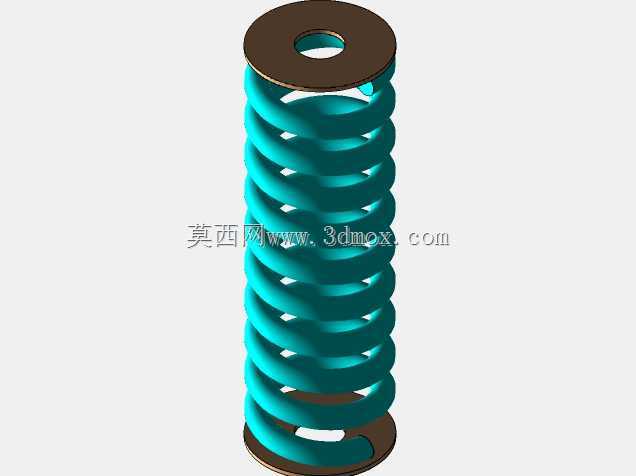

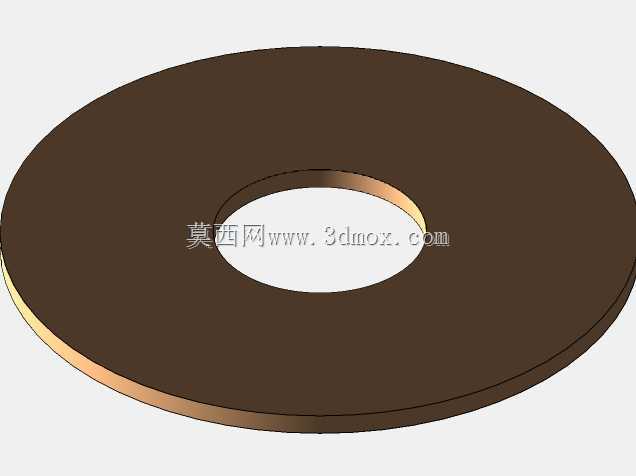

　　从安装边界来看，两端的圆形端盖外径略大于弹簧外径，端盖中心预留了安装定位孔，既可以通过穿装螺栓实现弹簧的轴向定位，也可以将端盖嵌入设备的安装沉台内，省去额外的固定结构。在装配这类弹簧时，需要注意保证两端安装面的平行度公差控制在0.1mm以内，若两端安装面存在倾斜角度，会导致弹簧受力偏载，长期运行后容易出现弹簧侧弯、有效圈局部应力集中断裂的问题。动画中也特意展现了偏载状态下弹簧的异常形变状态，对比正常轴向受力下的均匀压缩形态，能够让设计人员更直观地理解安装精度对弹簧使用寿命的影响。

　　在设备的日常运维环节，这类带端盖的压缩弹簧也更便于检查更换：端盖的存在能够避免弹簧端部直接与设备安装座摩擦，磨损仅出现在可更换的端盖接触面，无需频繁更换弹簧本体，降低了设备的维护成本。同时，动画演示的压缩行程参数，也可以作为运维人员检查弹簧疲劳状态的参考——当弹簧的自由长度出现超过原长5%的缩短，或是压缩至工作行程时的载荷值低于设计值的10%，就说明弹簧已经出现疲劳失效，需要及时更换，避免因弹簧失效导致设备动作卡滞、缓冲失效引发的生产安全问题。
