便携式消毒喷雾触发执行结构设计

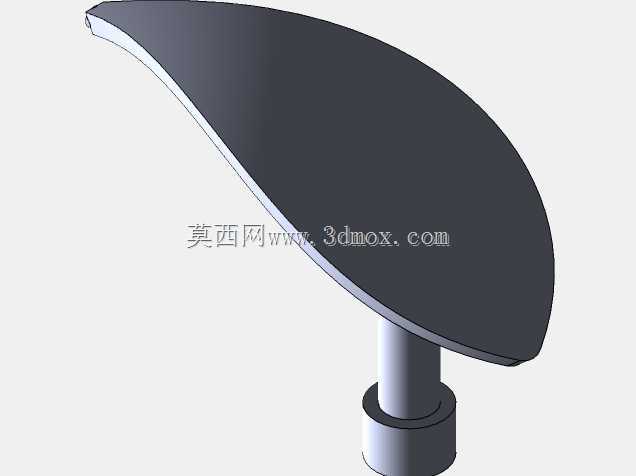

　　这套结构的核心触发逻辑，是通过按压弧形扳柄带动内部阀杆位移，打通储液腔与雾化喷嘴的连通路径，同时联动微型气路组件形成瞬时压差，让消毒药剂以微米级雾粒形态从喷嘴喷出，雾粒扩散锥角控制在30-45度区间，既保证消杀覆盖范围，又避免药液飞溅造成浪费。扳柄的弧形轮廓完全贴合人体食指自然弯曲弧度，按压行程设定在12-15mm，按压力度控制在15-20N，长时间连续操作也不会造成指部肌肉劳损，适配不同手型的握持使用需求。

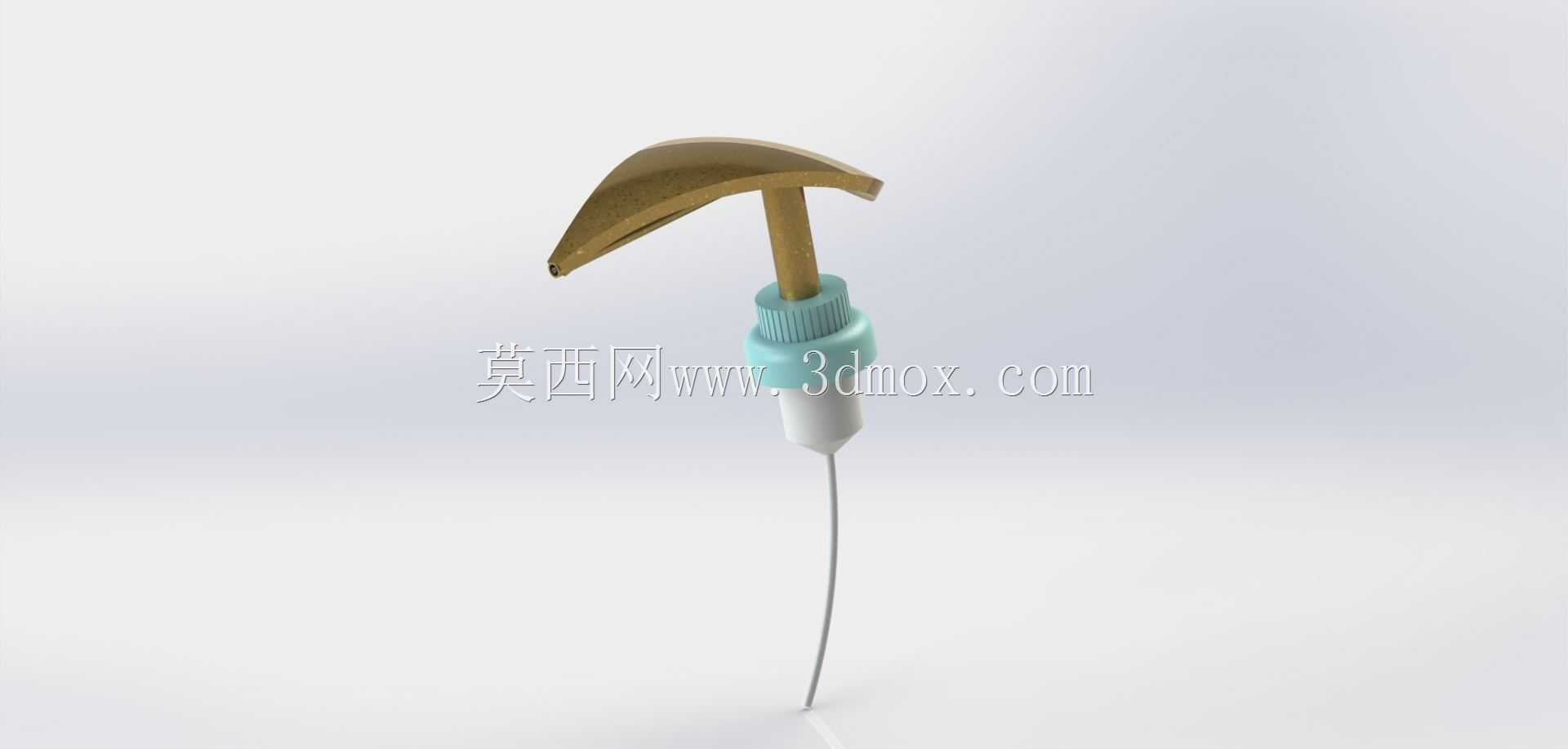

　　从安装边界来看，整套触发组件的最大外轮廓尺寸控制在长85mm、宽22mm、高65mm范围内，可直接适配市面上主流的300-500ml手持消毒喷雾瓶的瓶口安装位，安装配合公差控制在±0.1mm，无需额外修改瓶身模具即可完成装配，大幅降低了配套生产的改造成本。组件尾部预留的直径2mm的导液管接口，可直接插接常规PVC输液管，插入深度控制在10mm即可达到密封要求，无需额外加装密封胶圈，依靠管材自身弹性即可实现0.3MPa工作压力下的无渗漏。

　　在公共卫生消杀场景中，这套结构可适配不同浓度的含氯消毒剂、75%医用酒精、季铵盐类消杀药剂，内部过流部件均采用耐腐蚀性的PP材质注塑成型，阀杆密封件选用耐溶剂腐蚀的丁腈橡胶，长期接触消杀药剂也不会出现溶胀、开裂、密封失效等问题。扳柄与主体的铰接位置采用了嵌入式不锈钢销轴，销轴直径2mm，铰接间隙控制在0.05mm，既保证扳柄转动灵活无卡滞，又不会出现晃动间隙导致的按压手感松散问题，经过一万次按压循环测试后，铰接位置的磨损量小于0.02mm，触发力度衰减不超过10%，完全满足高频使用场景下的寿命要求。

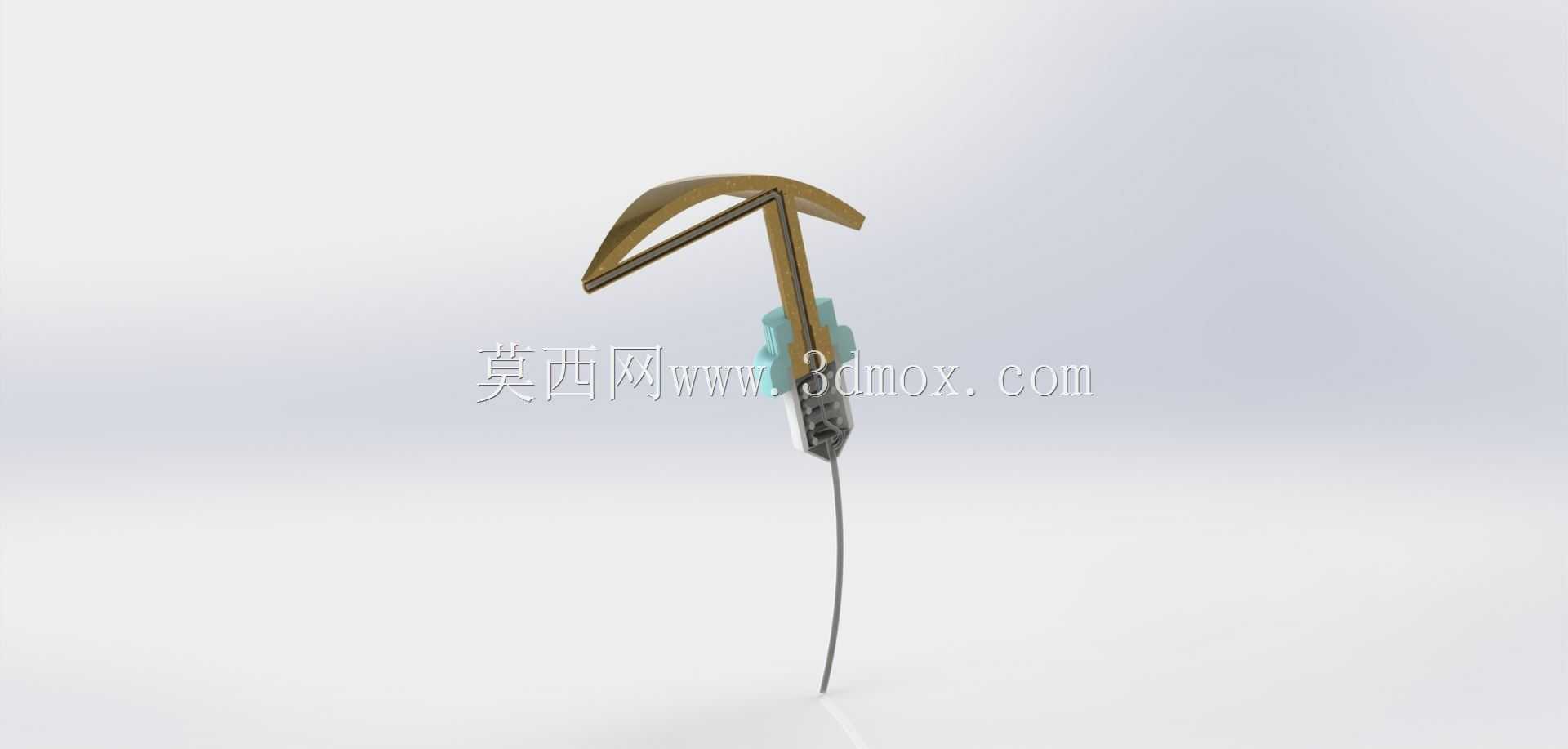

　　设计过程中特意优化了内部流道的转角结构，所有流道转角均采用R2以上的圆弧过渡，避免直角结构造成的药液残留与流阻增大，让药液从储液腔到喷嘴的压损控制在5%以内，保证每次按压的喷液量稳定在0.12-0.15ml区间，喷量一致性偏差不超过8%，避免单次喷量过大造成的药液流淌，或是喷量不足导致的消杀覆盖不到位问题。喷嘴位置的雾化片采用嵌入式安装结构，可根据不同消杀需求更换不同孔径的雾化片，适配空气消杀、物体表面消杀、手部消杀等不同场景的雾粒粒径要求，比如空气消杀场景可选用雾粒直径10-20μm的雾化片，让雾粒长时间悬浮在空气中达到气溶胶消杀效果；物体表面消杀可选用50-80μm的雾化片，让雾粒快速附着在物体表面形成均匀药膜，不会出现药液流淌。

　　在结构可靠性设计上，扳柄与阀杆之间设置了复位扭簧，扭簧的扭力经过反复调校，松开扳柄后可在0.1s内完成阀杆复位，切断液路同时关闭气路，避免出现滴液、漏液问题。组件与瓶身的连接采用标准M28×1.5的螺纹接口，螺纹配合长度8mm，拧紧扭矩控制在1.2-1.5N·m即可达到可靠密封，普通操作人员徒手即可完成装配，无需专用工具。整套结构没有细小的易脱落零件，所有构件均通过卡扣或铰接方式连接为整体，拆卸维护时无需担心零件丢失，日常维护仅需定期用清水冲洗流道即可，无需特殊保养工序，适配医院、学校、公共交通场站、办公场所等高频使用场景的运维需求。

　　针对低温使用场景，结构件的材质选用耐低温改性PP材质，可在-10℃到45℃的环境温度区间内正常工作，不会因为低温导致材质变脆、扳柄断裂，也不会因为高温导致密封件老化失效。导液管末端预留了配重块安装位，可加装3g重的不锈钢配重块，保证瓶身倾斜甚至倒置时，导液管进液口始终浸没在药液液面以下，实现任意角度的喷雾操作，满足电梯按键、门把手、设备底部等特殊位置的消杀操作需求，无需刻意调整瓶身角度即可完成作业，大幅提升了消杀操作的便捷性。
