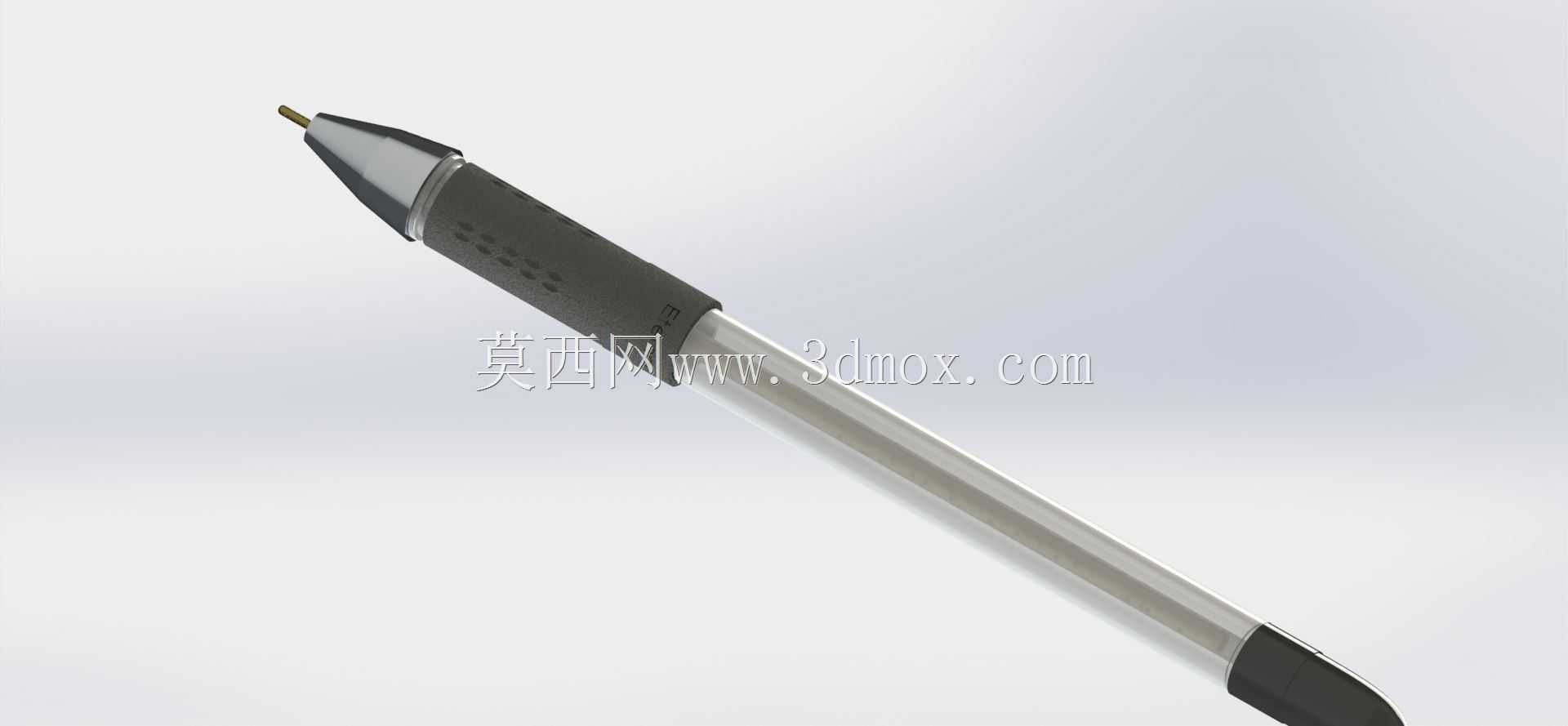

按动式中性笔精细三维结构设计

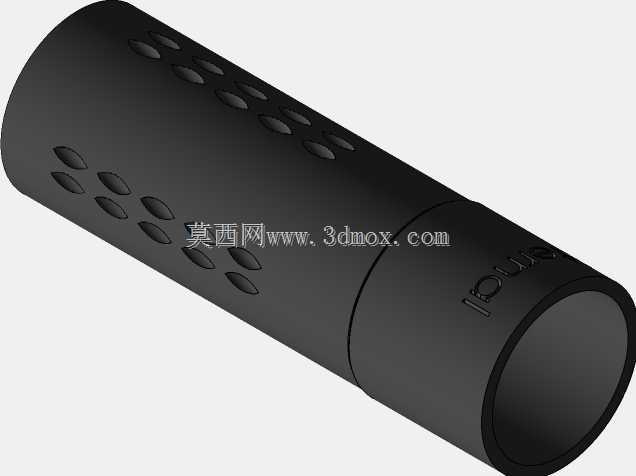

　　这款按动式中性笔的三维结构设计，核心围绕日常高频书写场景的使用需求展开，覆盖办公记录、学生课业书写、工业现场点检记录等多类实际使用场景，在结构设计阶段就充分考虑了不同握持习惯用户的使用感受，避免长时间书写带来的握持疲劳问题。从实际功能特性来看，整笔采用按动式出芯结构，无需额外配置笔帽，按压笔尾端的按动件即可实现笔尖的伸出与收回，能有效避免传统拔帽笔容易丢失笔帽、笔尖未收回时污染衣物或纸面的问题，适配日常随身携带放入笔袋、工装口袋、文件册夹层的使用需求。设计过程中首先拆解了笔具的核心受力场景：握持区域的防滑结构采用软胶包覆设计，软胶区域设置细密的防滑凹点，在手部出汗或者佩戴薄劳保手套书写时，也能保证足够的握持摩擦力，

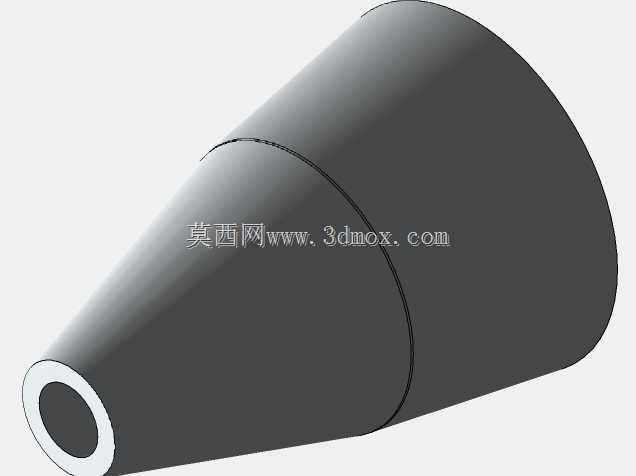

　　不会出现笔身打滑影响书写轨迹的问题；笔身主体采用透明PC材质设计，既可以直观观察内部笔芯的剩余墨量，也能在结构验证阶段清晰看到内部按动弹簧、笔芯卡位结构的运动状态，方便前期装配调试与后期故障排查。外形尺寸方面，整笔总长控制在145mm，最大握持区域直径11mm，笔身中段金属质感装饰段直径9mm，整体重量控制在18g左右，长时间握持不会有明显的坠手感，安装边界上适配市面上通用的按动式中性笔替芯，替芯安装位的内径设置为4.2mm，卡位槽深度1.5mm，更换替芯时无需额外适配，直接将通用替芯插入笔身内筒，旋合笔尾按动结构即可完成装配，不需要额外的辅助工具。结构设计上，笔尖金属导向段采用锥面过渡设计，既可以保证笔尖伸出时的同轴度，

　　避免书写时笔尖晃动导致的断墨问题，也能在笔尖收回时起到导向防护作用，防止替芯笔尖磕碰笔身内部结构造成的笔尖变形；笔夹部分采用一体化弹性结构，夹持厚度范围在0.3mm到5mm之间，可以稳定夹持在笔记本封皮、工装口袋边缘，笔夹表面做圆弧过渡处理，不会刮损口袋布料或者纸张表面。内部按动结构采用经典的棘轮卡位设计，按动行程控制在5mm，每一次按动的反馈力度设置在12N左右，既不会因为按动力度过轻导致误触出芯，也不会因为按动阻尼过大影响日常使用的手感，弹簧采用304不锈钢材质，弹簧线径0.4mm，自由长度25mm，经过10000次按动循环测试后，弹簧弹力衰减控制在5%以内，能保证长期使用的结构可靠性。在建模过程中，

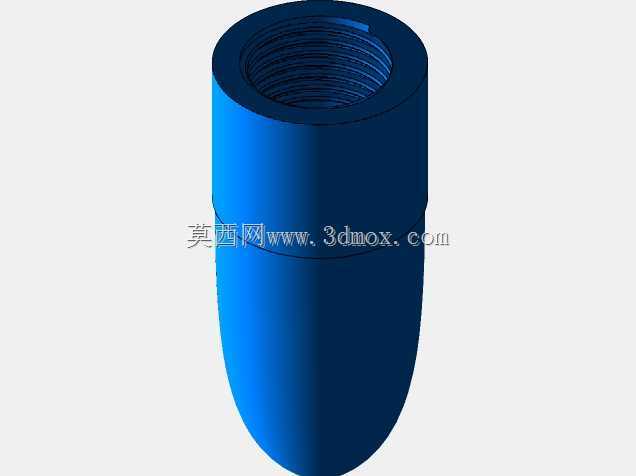

　　所有配合面都预留了合理的装配公差，笔身前后段的旋合位置采用M10×0.8的细牙螺纹配合，旋合间隙控制在0.05mm，既可以保证旋合的顺畅度，也不会出现旋合后笔身晃动的问题；软胶握持套与笔身主体的配合采用过盈装配设计，过盈量设置为0.3mm，装配后软胶套不会出现轴向窜动或者周向转动的问题，长期使用也不会出现松脱情况。笔尾的按动按键表面做内凹弧面设计，贴合手指指腹的接触形态，按动时的接触面积更大，按压触感更柔和，不会出现硌手的问题。整体结构没有冗余的复杂零件，整笔拆解后仅包含笔尖导向套、软胶握持套、笔身外筒、笔芯、按动棘轮、弹簧、笔尾按帽、笔夹八个核心零件，装配流程简单，适合规模化量产，零件的脱模斜度都按照注塑工艺要求设置在1°到1.5°之间，不需要复杂的抽芯结构就能完成注塑生产，能有效控制生产制造成本。针对工业现场使用的场景，笔身材质选用耐常规油污的PC与软胶TPE材质，接触到普通的机油、切削液时不会出现材质腐蚀或者表面发粘的问题，适配生产车间现场点检记录、设备运维记录的使用需求，笔身表面没有易脱落的印刷涂层，长期摩擦使用也不会出现标识脱落的问题。
