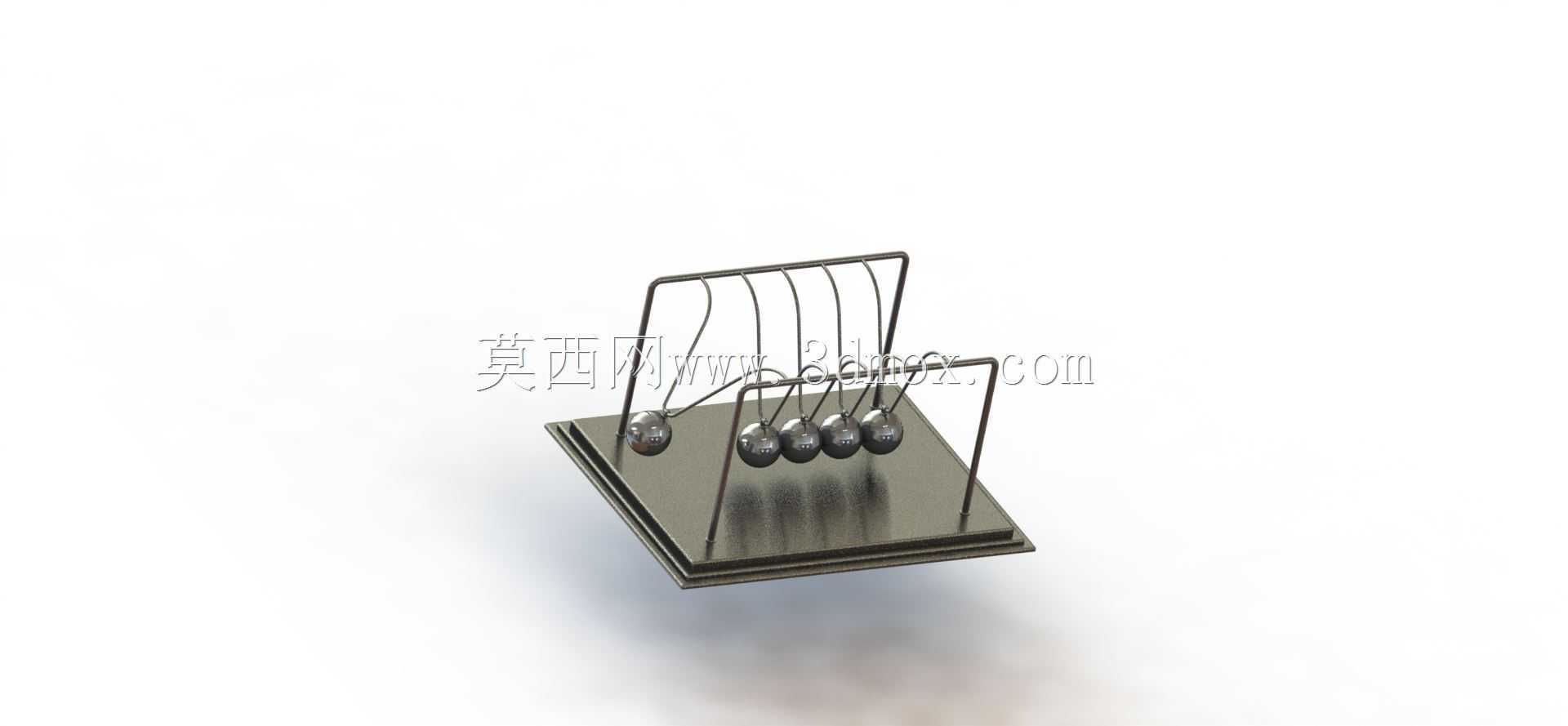

牛顿碰撞球动量演示实验装置结构设计

　　这款碰撞演示装置的结构设计，核心围绕刚体碰撞过程中的动量传递规律展开，所有结构件的选型与排布都服务于减少能量损耗、直观展现力学规律的核心需求。从实际应用场景来看，这类装置主要用于中学物理课堂的动量守恒定律演示、高校力学实验室的碰撞参数验证，也可作为科普场馆的互动展项，让观察者直观看到弹性碰撞过程中能量与动量的传递过程，相比纸面公式推导，实体装置的动态演示能让抽象的力学概念更易被理解。

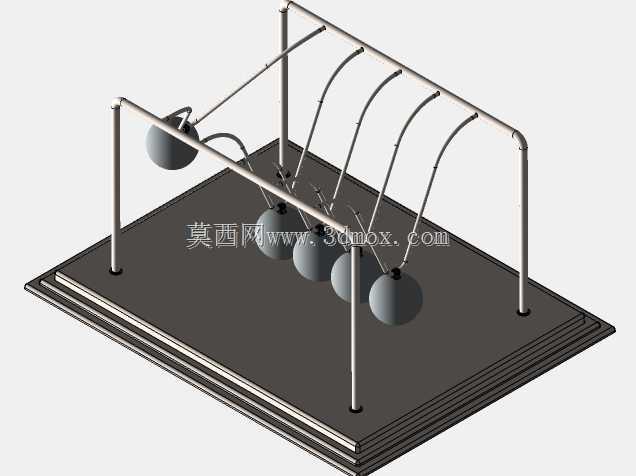

　　从功能特性来看，装置的核心执行部件是五颗等直径、等质量的金属摆球，摆球选用高密度金属材质加工，表面做镜面抛光处理，一方面高密度材质能让摆球获得足够的运动惯量，降低空气阻力带来的能量损耗，另一方面光滑的球面能保证碰撞时为点接触，避免接触面不平整带来的切向分力，保证碰撞力沿摆球中心连线传递。每颗摆球通过两根等长的细金属吊线悬挂在顶部的框架横梁上，双吊线的结构设计能约束摆球的运动自由度，让摆球只能在垂直于横梁的竖直平面内摆动，避免摆球出现侧向偏移、旋转等非预期运动，保证每次碰撞都能精准对心。

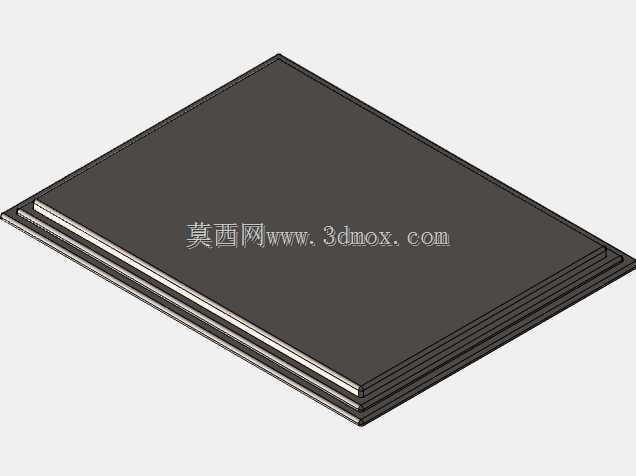

　　设计过程中，底座的配重与结构刚度是首先要考量的要点，整个底座采用厚重的方形金属板材加工，底部可加装防滑橡胶垫，一方面足够的重量能降低摆球摆动、碰撞过程中整个装置的晃动，避免装置位移影响演示效果，另一方面平整的底座平面能为上部框架提供稳定的安装基准，保证框架的垂直度，进而保证吊线长度一致、摆球的球心处于同一水平高度。上部的支撑框架采用弯折成型的金属线材或薄壁方管制作，左右两侧的竖直支撑臂与顶部横梁、底部底座通过紧固件刚性连接，框架的整体高度根据摆长确定，保证摆球被拉起至最大摆角时不会与底座发生磕碰，同时摆球自然下垂时，球底与底座上表面预留足够的安全间隙，避免摆动过程中剐蹭底座。

　　摆球的安装定位是整个设计的核心细节，相邻摆球自然下垂状态下刚好保持轻微接触，既不能存在间隙导致碰撞前摆球有多余的空行程，也不能过度挤压导致摆球存在预紧力，影响初始碰撞状态。吊线的固定点在横梁上沿直线等距排布，每个固定点的位置都经过校准，保证每根吊线的长度误差控制在极小范围内，让所有摆球的球心处于同一水平线上，碰撞时的接触点刚好在球心连线上，避免出现斜向碰撞导致的能量损耗。吊线选用低延展性的高强度金属细线，减少长期使用后吊线拉伸变形导致的摆长不一致问题，同时吊线与摆球、横梁的连接点采用可调节结构，方便后期校准摆球位置，补偿长期使用后的结构变形。

　　从安装边界来看，整个装置的底座尺寸控制在可放置于普通实验台、讲台的范围内，不需要额外的固定安装，放置在平整水平面上即可正常使用，整体重量控制在单人可搬运的范围内，方便不同教学场景间的转移。装置没有额外的电气驱动部件，完全依靠手动拉起摆球释放完成演示，操作门槛极低，不需要专业培训即可完成标准的碰撞演示。在结构细节处理上，所有金属构件的边缘都做倒圆角处理，避免尖锐边角划伤操作人员，摆球的表面抛光处理也能减少长期使用后的氧化锈蚀，延长装置的使用寿命。

　　实际使用过程中，拉起不同数量的摆球释放，就能观察到对应数量的摆球在另一侧被弹出，中间的摆球保持基本静止，直观展现弹性碰撞过程中的动量与能量传递规律，整个结构没有复杂的传动部件，故障率极低，只需要定期校准吊线长度、擦拭摆球表面的灰尘，就能保证演示效果的准确性。设计时也充分考虑了不同使用场景的需求，可通过调整摆球直径、摆长参数，制作不同尺寸规格的装置，小型的可作为桌面科普摆件，大型的可作为场馆互动展项，核心的碰撞结构逻辑保持一致，仅需根据使用场景调整外形尺寸与配重参数即可。
