手持无线遥控器曲面外观结构设计

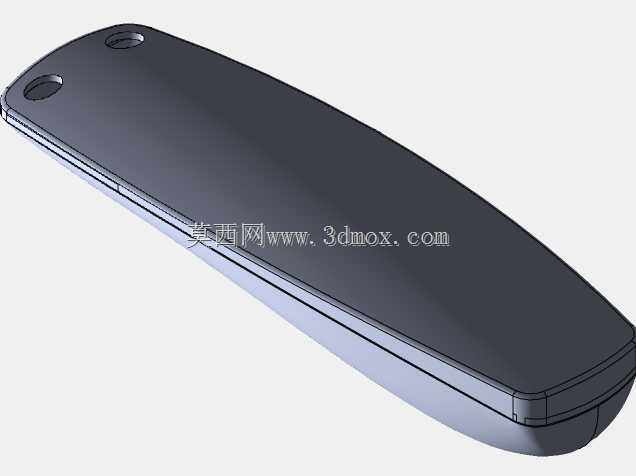

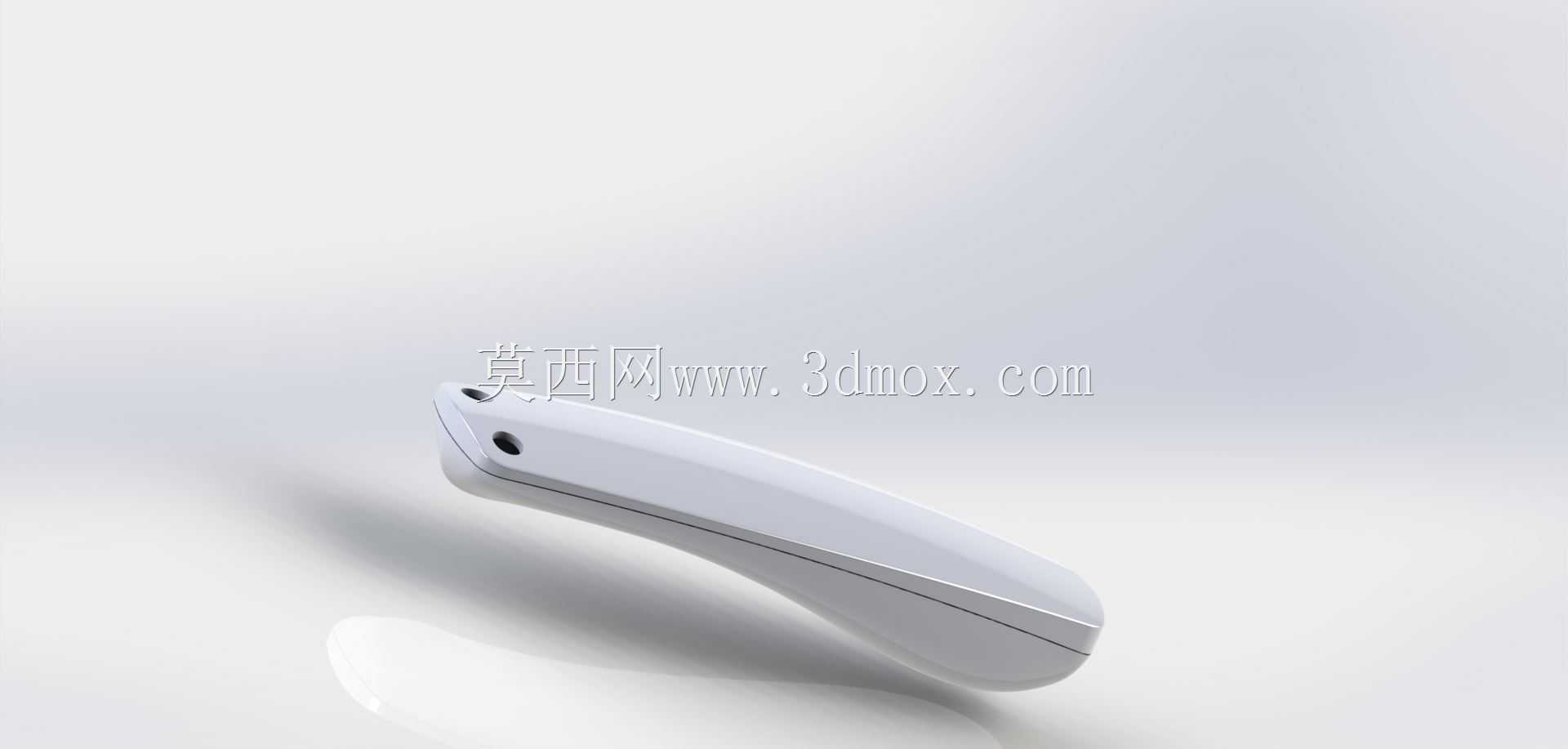

　　这款手持遥控器的曲面建模，核心围绕单手握持的人机交互场景展开，日常应用覆盖智能家居控制、小型工业设备近场遥控、医疗辅助设备操作等多个领域，区别于传统方正造型的遥控设备，整体壳体采用连续顺滑的自由曲面构建，没有突兀的棱角与折线，握持时手掌内侧的受力点均匀分布在大鱼际、指根与掌托位置，长时间持握操作不会产生局部压痕。从结构设计逻辑来看，壳体采用上下对合的分模方式，分模线沿着壳体侧面最薄处连续延伸，既保证了注塑生产时的脱模顺畅度，也避免分模线出现在握持接触区域，影响手持触感。壳体前端预留的两个安装孔位，分别对应信号发射窗口与状态指示灯的安装位置，孔位边缘做了0.3mm的倒角处理，既消除注塑毛刺，也能避免装配时刮损内部元器件的引脚。

　　整体外形的长度控制在120mm左右，最宽处38mm，壳体最大厚度22mm，这个尺寸边界完全适配成年人单手握持的尺寸范围，拇指可以自然覆盖到壳体上表面的按键排布区域，不需要刻意调整手部姿势就能完成所有按键操作。壳体内部的安装空间做了均匀的壁厚处理，整体壁厚保持1.8mm，既满足ABS材质注塑的工艺要求，避免出现缩痕、填充不足的缺陷，也给内部的PCB电路板、纽扣电池仓、信号发射模块预留了足够的安装间隙，壳体内侧对应电路板的固定位置设计了三个高度2mm的定位柱，柱体根部做了R0.5的圆角加强，防止装配时柱体断裂，定位柱的位置精度控制在±0.05mm，保证电路板装配后不会出现窜动，避免按键触点错位。曲面构建过程中，

　　所有过渡面的曲率都做了连续检查，确保G2连续的曲面过渡，不会出现曲面褶皱、曲率突变的问题，壳体尾部做了自然的收窄弧度，刚好贴合手掌弯曲时的虎口位置，持握时设备不会轻易从手中滑脱。考虑到实际使用场景中可能出现的跌落情况，壳体四个边角都做了隐形的加厚处理，边角位置的壁厚增加到2.2mm，同时内侧设置了十字形的加强筋，提升边角的抗冲击能力，跌落时的冲击力可以通过加强筋分散到整个壳体结构上，避免边角开裂。表面处理上，壳体外表面设计为细磨砂质感，既可以减少使用过程中的指纹残留，也能增加手掌与壳体之间的摩擦力，即使手心出汗也能保持稳定握持。按键区域的下沉深度设计为1.2mm，按键表面做了微弧面凸起，贴合拇指指腹的自然弧度，按压行程控制在0.

　　8mm，反馈力度适中，操作时不会出现误触或者按压费力的问题。信号发射窗口的位置设计在壳体最前端的斜面上，倾斜角度为15度，手持操作时窗口自然朝向被控设备的方向，保证信号传输的角度覆盖范围，减少信号遮挡的概率。电池仓的设计集成在下半部分壳体内部，仓盖采用卡扣式固定，不需要额外螺丝固定，更换电池时可以直接通过侧边的抠位打开仓盖，仓盖与壳体的配合间隙控制在0.1mm，既保证开合顺畅，也不会出现明显的缝隙影响外观整体性。整个建模过程中，所有曲面都经过了拔模角度检查，外表面的拔模角度保持在1.5度以上，内侧结构的拔模角度不小于1度，完全满足注塑模具的生产要求，不需要后续额外的结构调整就能直接用于模具开发。壳体侧面没有设计额外的凸起结构，整体线条流畅顺滑，放在口袋中携带时不会勾挂衣物，提升日常携带的便利性。
