透明外壳有线游戏手柄结构设计方案

　　这款有线游戏控制器的结构设计，核心围绕手持操作的人机交互需求展开，从内部元件排布到外部握持曲面的过渡，都经过多轮手持姿态模拟验证。首先看内部结构布局，PCB板沿手柄中轴线对称布置，左右两侧的功能按键组分别对应拇指的常规活动范围，每个按键下方的导电胶触发结构预留了0.8mm的按压行程，既保证触发反馈的清晰感，又避免行程过长导致的操作疲劳。两个模拟摇杆的安装座采用下沉式设计，摇杆帽顶端距离外壳握持面的高度差控制在12mm，刚好匹配拇指自然弯曲时的指腹接触位置，长时间推拉摇杆时不会出现指腹滑脱的问题。

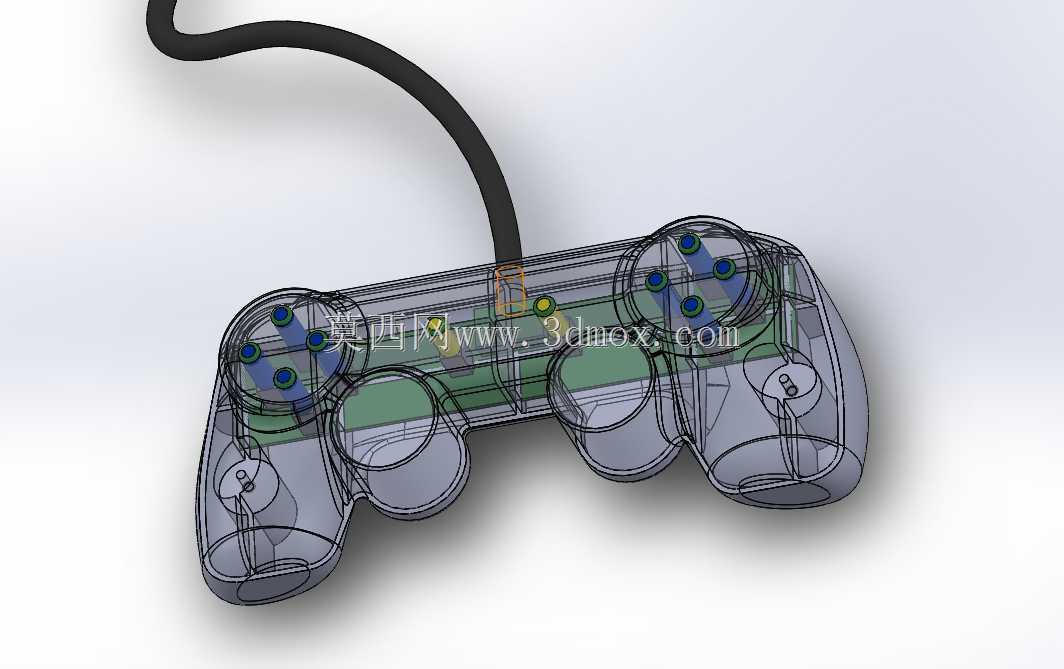

　　外壳采用半透明PC材质的设计思路，一方面可以直观展示内部元件的排布逻辑，方便结构学习者理解手持消费电子的堆叠方式，另一方面半透明材质的表面硬度可以达到HB级别，日常使用中不易产生划痕，同时外壳壁厚均匀控制在1.8mm，既保证整体结构强度，又不会让整体重量过重，整机含线缆的总重量控制在180g左右，长时间握持不会产生手腕负重感。手柄的握持曲面采用人体工学弧度设计，左右握把的内凹角度为17度，刚好贴合手掌自然弯曲时的掌心轮廓，握把边缘做了R2.5的圆角过渡，没有尖锐棱角硌手的问题。

　　从实际应用场景来看，这类有线游戏控制器除了日常家用娱乐场景外，也常被用于工业模拟操作、虚拟实训系统的交互终端，相比无线控制器，有线连接的信号延迟可以控制在10ms以内，不会出现信号断连的问题，适合对操作响应精度要求较高的模拟训练场景。线缆从手柄顶部正中位置引出，出线位置做了30mm长的橡胶应力缓冲结构，反复弯折线缆时不会出现线芯断裂的问题，线缆根部的抗拉强度可以承受50N的拉力，日常拖拽不会损坏内部接线焊点。

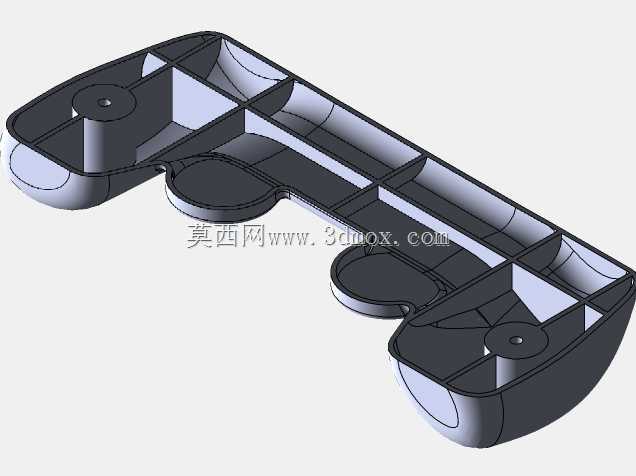

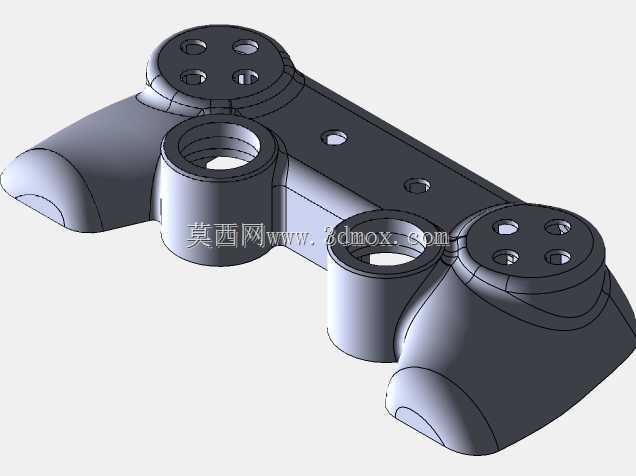

　　设计过程中，各组件的安装边界都做了明确的公差配合设定，外壳上下盖采用卡扣加螺丝的双重固定方式，卡扣的配合间隙控制在0.1mm，合模后不会出现明显的段差，螺丝孔位预留了0.2mm的安装余量，组装时不会出现螺丝孔错位的问题。内部PCB板的安装柱高度统一为4.2mm，保证PCB板与外壳内壁之间留有足够的空隙，避免元件引脚触碰外壳造成短路，同时空隙内可以预留空间放置导电泡棉，提升按键触发时的防静电能力。左右两侧的马达振动组件分别安装在握把内部的空腔位置，马达的偏心轮转动时不会触碰外壳内壁，振动传递到握持面的振感均匀，不会出现局部振感过强的问题。

　　方向按键采用十字连体结构，按键底部的四个触发点分别对应四个方向的触发开关，十字键的表面做了细微的防滑纹理，拇指按压时不会打滑，十字键的活动间隙控制在0.3mm，按压时不会出现卡滞的问题。功能按键的键帽高度统一为6mm，键帽表面做了内凹的弧面设计，刚好贴合指腹的形状，按压时的受力更加均匀。中间的功能选择按键布置在两个摇杆之间的位置，距离左右拇指的距离相等，操作时不需要大幅度移动拇指就可以触碰到，符合日常操作的动作习惯。

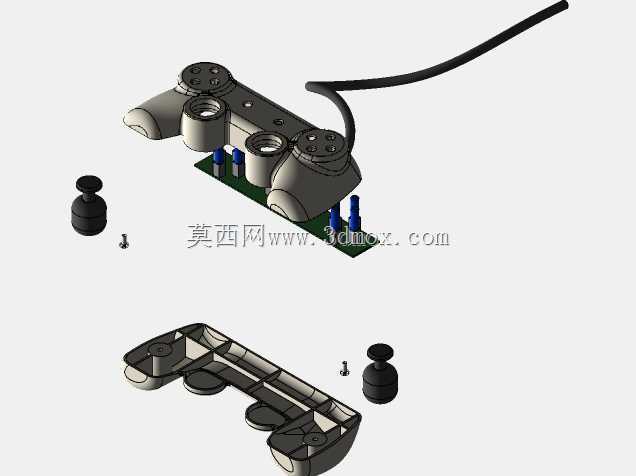

　　整体结构的拆分逻辑清晰，所有内部组件都可以单独拆卸更换，维修时只需要拆开上下盖就可以对按键、摇杆、马达等易损组件进行替换，不需要破坏整体结构。外壳的分模线沿手柄侧面的中线位置布置，分模线处做了0.1mm的溢料槽设计，注塑生产时不会出现明显的飞边，后续表面处理的工作量更小。透明外壳的内壁做了细微的晒纹处理，避免内部元件的焊点直接暴露产生的杂乱感，同时可以让内部的结构轮廓呈现出若隐若现的视觉效果，兼顾结构展示性和外观质感。
