带挂钩黄铜拉伸弹簧结构设计

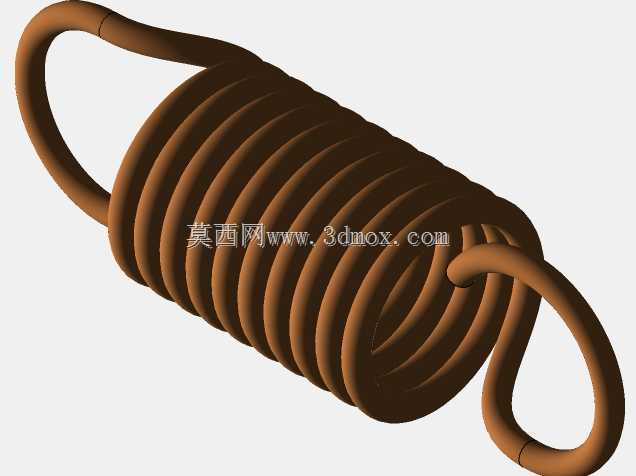

　　这款带双侧挂钩的黄铜拉伸弹簧，在小载荷弹性复位场景中有着不可替代的应用价值，尤其适配对防腐蚀、无磁特性有要求的仪器仪表内部机构，比如老式指针式压力表的复位构件、小型气动阀的阀芯回位单元、精密传感装置的力反馈组件，这类场景往往不允许弹簧出现锈蚀卡滞，也不能因构件带磁干扰传感元件的信号采集，黄铜材质的特性刚好匹配这类严苛的使用环境。从结构设计逻辑来看，这款弹簧采用等节距密圈缠绕设计，自然状态下圈与圈之间紧密贴合，能够在有限的轴向长度内储存更多的弹性势能，相比同规格的疏圈拉伸弹簧，密圈结构的初始拉力更稳定，不会出现空载状态下的圈间间隙导致的空行程问题。两端的挂钩采用与簧体同材质的铜条一体弯折成型，挂钩的圆弧过渡处做了平滑的曲率处理，

　　避免弯折处出现应力集中导致的疲劳断裂，挂钩的开口方向与簧体轴线保持平行，安装时可以直接挂接在设备预设的挂柱上，不需要额外的连接紧固件，大幅简化了装配流程，也减少了连接点的失效风险。在尺寸边界的把控上，簧体的外径设计充分考虑了仪器内部的安装腔空间，圈径公差控制在较小范围内，避免弹簧伸缩过程中与腔体内壁发生摩擦剐蹭，影响弹力输出的线性度；簧丝的直径经过反复校核，既保证了额定拉伸行程内的弹力满足机构复位的力值要求，又不会因为簧丝过粗导致弹簧刚度太大，需要更大的驱动力才能触发机构动作，也不会因为簧丝过细导致长期负载下出现塑性变形，丧失复位能力。两端挂钩的内孔尺寸匹配行业内通用的M3、M4规格挂柱直径，挂接后不会出现过大的旷量，

　　避免设备运行过程中弹簧晃动产生异响或者脱落。从实际使用的角度出发，黄铜材质本身的自润滑特性也让这款弹簧在长期往复伸缩的过程中，圈与圈之间的磨损量远低于普通碳钢弹簧，不需要额外涂抹润滑脂就可以保持顺畅的伸缩动作，尤其适合在洁净度要求较高的仪器内部使用，不会因为润滑脂挥发污染内部的光学或者传感元件。设计过程中需要重点关注挂钩与簧体连接的过渡段，这个位置是整个弹簧应力最集中的区域，建模时需要将过渡段的曲率半径设置为簧丝直径的1.5倍以上，避免直角弯折导致的应力突变，同时在缠绕成型的工艺模拟中，要保证每一圈簧丝的螺距误差控制在合理范围内，不然会出现弹簧伸缩过程中力值输出不均匀，导致机构复位不到位或者动作卡顿的问题。另外，

　　这款弹簧的自由长度设计需要匹配安装位置的初始挂接间距，保证安装后弹簧存在一定的初始预拉力，避免设备在运输或者小幅振动过程中弹簧从挂柱上松脱，预拉力的大小一般设置为额定工作拉力的10%到15%，既不会给初始安装带来过大的操作难度，也能保证连接的可靠性。在传感类设备的应用中，这类黄铜弹簧还经常用于触点的压力保持结构，依靠稳定的弹力保证电触点之间的接触压力恒定，避免因为接触压力波动导致的信号传输不稳定，黄铜本身优良的导电性能也让它可以同时承担弹性构件和导电连接件的作用，减少设备内部的零件数量，简化整体结构。
