日内瓦间歇轮传动机构结构设计

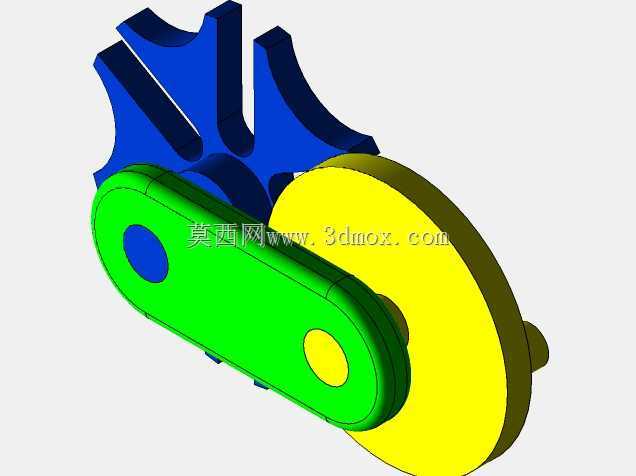

　　在自动化分度送料、多工位转台、间歇进给类设备的传动链设计中，日内瓦轮也就是常说的槽轮机构，是应用极为广泛的间歇运动实现方案，这套结构的核心逻辑是通过主动拨盘上的圆柱销与从动槽轮的径向槽配合，将主动件的连续匀速转动，转化为从动件的周期性间歇转位，相比棘轮机构传动平稳性更强，相比凸轮式间歇机构加工难度更低，在中低速轻载的分度场景下具备极高的性价比。

　　从实际应用场景来看，这类结构常见于轻工包装设备的多工位转盘送料、仪表机芯的计数进位机构、自动化装配线的转位工位、电影放映机的胶片拉片机构，甚至老式机床的转位刀架也有同类结构的应用，其核心优势在于转位过程中，主动拨盘的锁止弧可以在从动槽轮停歇阶段完全锁止其位置，不需要额外增加定位锁止结构，就能保证停歇工位的位置精度，大幅简化传动链的结构复杂度。

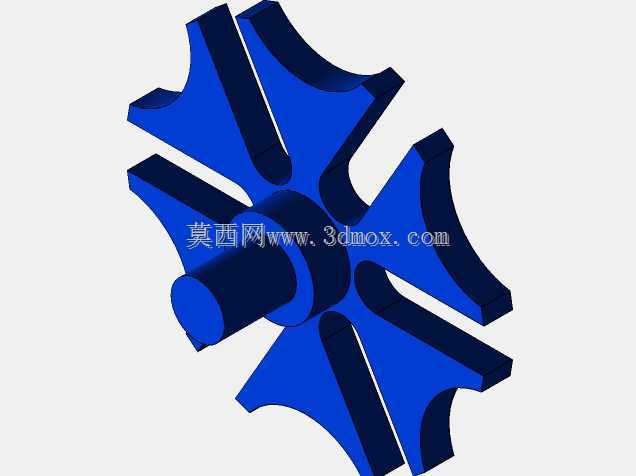

　　这套结构的功能特性上，从动槽轮每次转位的角度由径向槽的数量决定，常见的槽数为4、6、8槽，对应每次转位90°、60°、45°，设计时需要根据工位数量匹配槽数，同时主动拨盘的圆柱销数量决定了主动轴旋转一周时从动槽轮的动作次数，单圆柱销结构下主动轴转一圈，槽轮完成一次转位加一次停歇，双圆柱销结构则可以实现一圈两次间歇动作，适配更高节拍的生产需求。需要注意的是，槽轮机构在传动过程中存在柔性冲击，圆柱销进入和退出径向槽的瞬间会产生加速度突变，因此并不适合高速重载的传动场景，通常主动轴转速控制在每分钟100转以内时，机构的运行寿命和定位精度都能得到可靠保证。

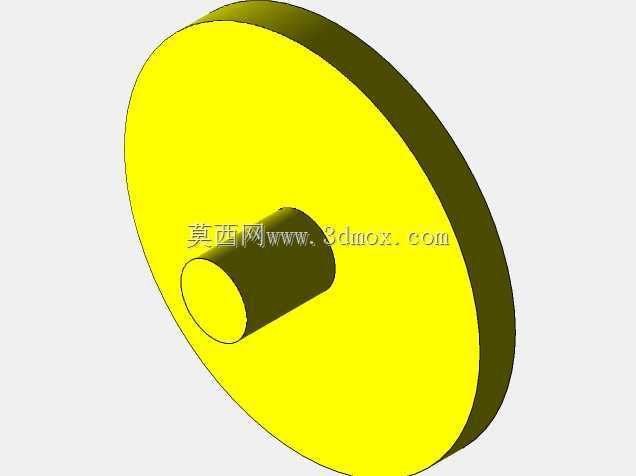

　　从设计思路层面拆解这套结构，首先需要根据工位转位角度确定槽轮的槽数，槽数越少，槽轮的动程角越大，运动过程中的冲击也越明显，槽数过多则会导致槽轮的整体直径过大，机构整体占用空间提升，因此常规场景下优先选择4槽或6槽结构。其次需要计算中心距，也就是主动拨盘回转中心与从动槽轮回转中心的距离，这个参数直接决定了整个机构的安装边界，圆柱销的回转半径需要根据中心距和槽轮的槽口位置匹配，保证圆柱销进入槽口时的速度方向与槽的径向方向一致，避免出现卡滞或者刚性撞击。锁止弧的设计是保证停歇精度的核心，主动拨盘上的凸弧锁止面需要与槽轮上的凹弧面完全贴合，间隙控制在0.02-0.05mm之间，间隙过大会导致停歇阶段槽轮出现窜动，影响工位定位精度，间隙过小则会在转动过程中出现摩擦卡滞，增加传动阻力。

　　外形尺寸与安装边界方面，这套结构的整体安装空间由中心距决定，以常见的4槽单销结构为例，当中心距设定为50mm时，槽轮的外圆直径约为70mm，主动拨盘的最大回转半径约为35mm，整个机构的厚度方向尺寸根据传递扭矩的大小通常在10-20mm之间，安装时需要保证主动轴与从动轴的平行度公差控制在0.02mm以内，两轴的中心距公差控制在±0.01mm，否则会加剧圆柱销与槽壁的磨损，缩短机构使用寿命。安装面需要设计对应的定位销孔，保证机构与设备机架的装配精度，轴端需要配置轴承支撑，避免悬臂结构导致轴系挠曲变形，影响传动平稳性。

　　在实际选型应用时，还需要根据负载扭矩核算圆柱销的剪切强度，以及槽轮槽面的接触强度，轻载场景下圆柱销可以选用轴承钢淬火处理，槽轮选用45号钢调质即可，有耐磨需求的场景可以在槽轮槽面镶嵌硬质合金衬套，或者对槽面进行高频淬火处理，提升表面硬度。润滑方面，因为属于间歇接触传动，定期涂抹润滑脂即可满足使用需求，不需要设计复杂的稀油润滑结构，整体维护成本极低。
