汽车用深沟球滚动轴承结构设计

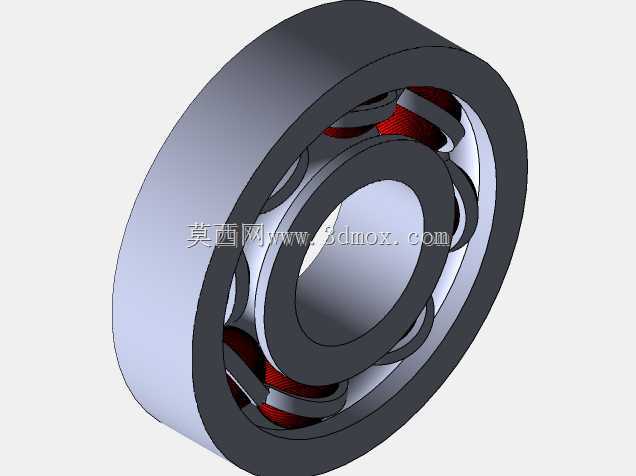

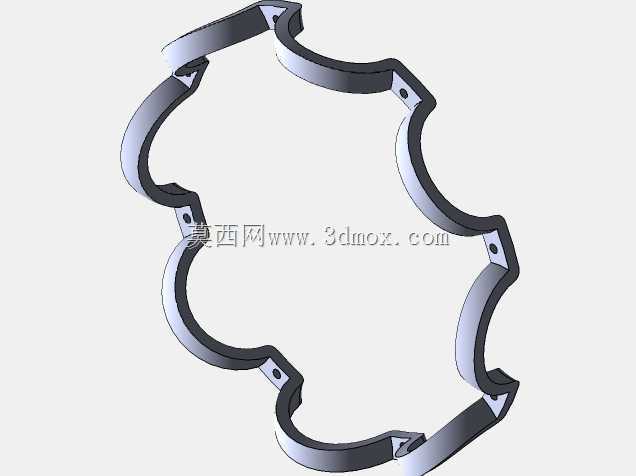

　　在汽车底盘传动、轮毂支撑、变速箱内部的旋转副设计中，滚动轴承是承担径向载荷、降低转动摩擦阻力的核心基础部件，本次呈现的轴承结构针对乘用车主减输入端、轮毂非驱动端的使用场景做了适配优化，可覆盖常规家用车1.6L及以下排量动力总成的载荷需求。从结构设计逻辑来看，该轴承采用双半内圈搭配冲压保持架的方案，区别于常规一体式内圈深沟球轴承，这种结构允许装入更多直径更大的钢球，在不改变轴承外径安装尺寸的前提下，将额定动载荷提升约15%，能够更好应对车辆行驶过程中来自路面的冲击径向载荷，避免钢球在冲击工况下出现滚道点蚀的早期失效问题。保持架采用浪形冲压钢板结构，兜孔与钢球的间隙控制在0.12-0.18mm区间，既保证钢球在运转过程中不会出现卡滞，

　　也能在高速旋转时为钢球提供足够的引导，避免钢球与保持架之间出现过度磨损，适配车辆行驶时最高120km/h轮速对应的轴承转速工况。从安装边界来看，该轴承的外径与轴承座孔采用基轴制过渡配合，配合公差选取k6等级，内圈与轴颈采用基孔制过盈配合，过盈量控制在0.01-0.025mm区间，既保证轴承运转时内圈不会与轴出现相对滑转，也避免过盈量过大导致轴承内部径向游隙被过度压缩，引发运转温升过高的问题。轴承的轴向定位采用轴用弹性挡圈搭配孔用挡圈的组合方案，不需要额外加工定位台肩，能够降低轴类零件和轴承座的加工难度，适合量产车型的低成本加工需求。在实际使用场景中，这类轴承除了承担纯径向载荷外，还能承受一定比例的双向轴向载荷，

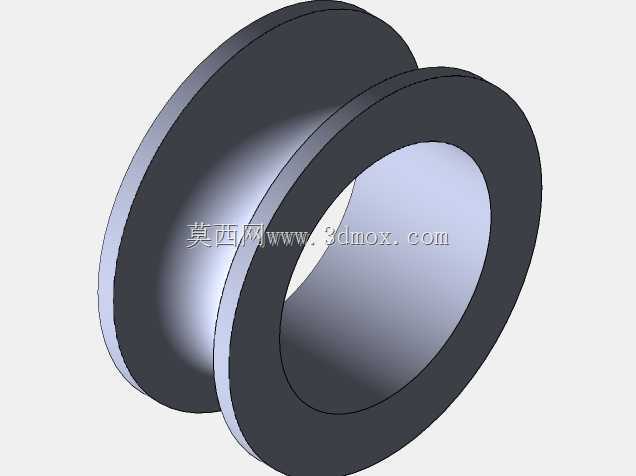

　　在车辆过弯产生侧向力时，轴承滚道与钢球的接触角会发生小幅偏移，可将侧向力均匀传递到套圈滚道上，不会出现钢球边缘应力集中的问题。设计过程中对滚道的曲率半径做了优化，内圈滚道曲率半径取钢球直径的0.515倍，外圈滚道曲率半径取钢球直径的0.525倍，这个参数区间能够在保证接触应力处于合理范围的同时，降低轴承运转时的摩擦扭矩，减少传动过程中的动力损耗，对提升车辆燃油经济性有一定帮助。密封结构方面，该轴承采用双侧接触式橡胶密封圈，密封圈唇口与内圈密封槽的过盈量控制在0.05-0.1mm，能够阻挡外界泥沙、水汽进入轴承内部，同时防止轴承内部的润滑脂在高速运转时甩出，可实现终身免维护的使用需求，不需要在车辆全生命周期内对轴承进行补脂操作。

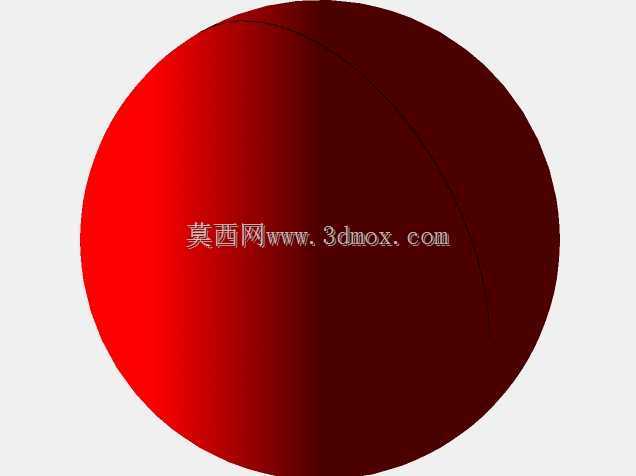

　　钢球采用高碳铬轴承钢材质，经过淬火加低温回火处理后表面硬度达到HRC62-66，芯部硬度保持在HRC40-45，既保证滚道接触表面的耐磨性能，也让轴承整体具备足够的韧性，应对路面冲击载荷时不会出现套圈碎裂的问题。在建模过程中，对钢球与滚道的接触位置做了精确的装配约束，保持架的每个兜孔与对应钢球保留合理的间隙，能够直接用于后续的有限元接触应力分析、运转干涉检查，也可用于装配工艺仿真，验证轴承压装过程中的受力变形情况，避免压装时出现保持架变形、钢球卡滞的装配缺陷。
