这套直列四缸动力单元的结构模型,完整还原了往复式内燃机核心做功模块的装配关系,可直接用于动力总成研发阶段的结构验证、教学场景的原理演示,以及整车动力舱布局的匹配校核工作。从实际工程应用来看,这类直列四缸结构是当前民用乘用车、轻型商用车、小型工程机械动力系统的主流构型,相比三缸机型拥有更优的运转平顺性,相比六缸及以上机型具备更小的体积与重量优势,能在动力输出、燃油经济性、布置空间三者间取得平衡,广泛适配1.0L-2.5L排量区间的动力需求场景。

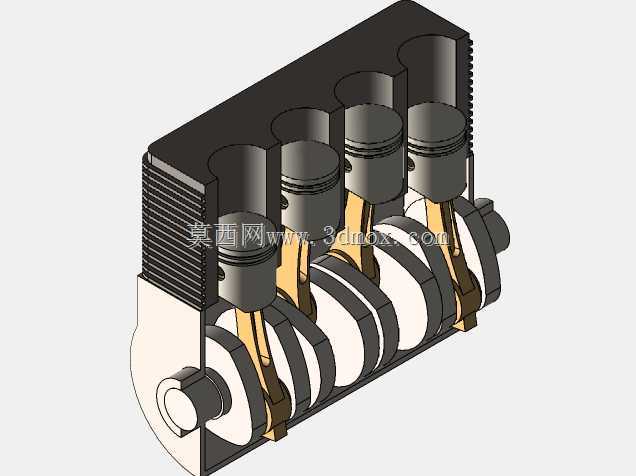

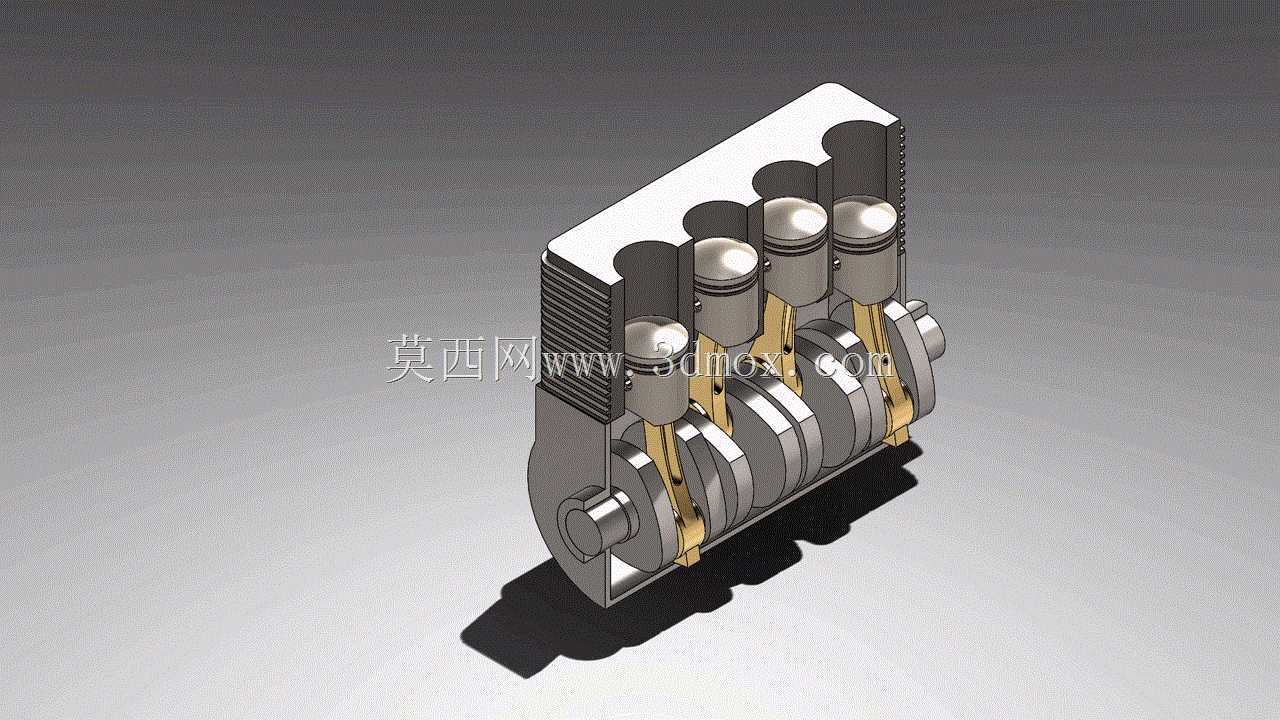

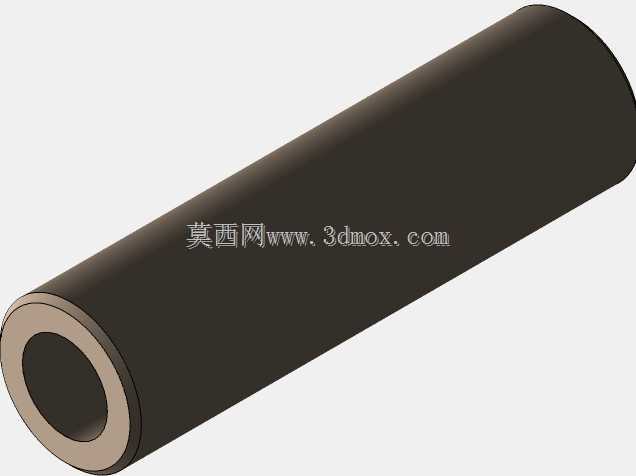

模型完整呈现了活塞、连杆、曲轴、缸体、气门侧安装位的全部配合关系,四个活塞沿缸体直列排布,各自通过活塞销与对应连杆铰接,连杆大端则依次固定在曲轴的四个曲柄销上,将活塞的上下直线往复运动转化为曲轴的旋转扭矩输出。设计过程中严格遵循了内燃机曲柄连杆机构的运动学规律,四个曲柄销按照1-3-4-2或者1-2-4-3的常见点火间隔角错开180度布置,保证任意时刻都有至少一个气缸处于做功行程,让曲轴输出的扭矩波动控制在合理区间,减少运转过程中的振动冲击。

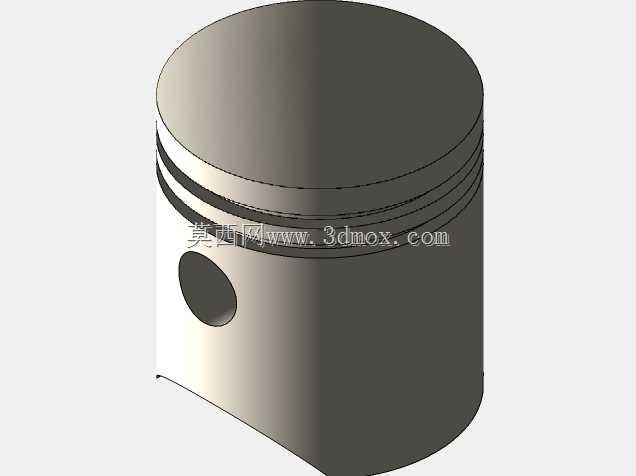

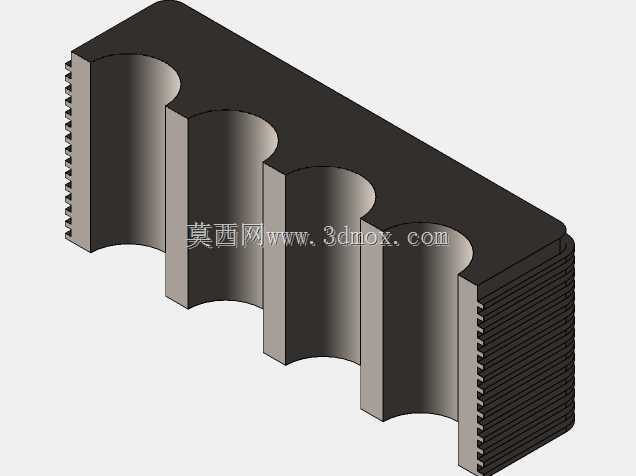

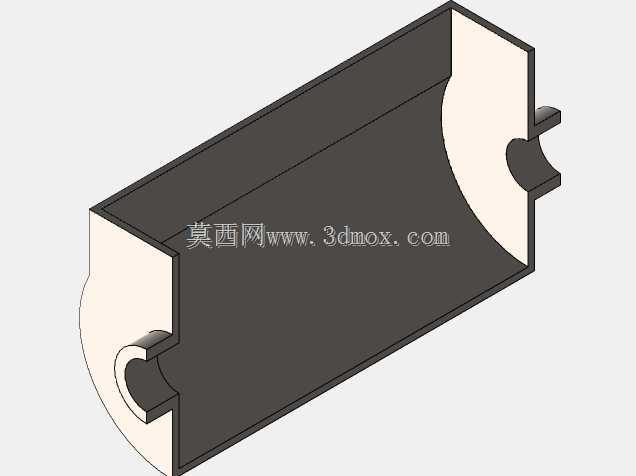

从结构功能特性来看,模型清晰展示了各部件的受力传递路径:混合气燃烧产生的高压作用在活塞顶面,推力经活塞销传递到连杆,连杆将直线力分解为推动曲轴旋转的切向力与压紧曲轴主轴颈的径向力,最终由曲轴后端的动力输出端将扭矩传递给传动系统。缸体部分预留了完整的缸套安装位、冷却水道空腔、润滑油道走向空间,曲轴的主轴颈支撑位按照全支撑结构设计,每个曲柄销两侧都设置主轴颈承载,大幅提升曲轴运转的刚性,降低高转速下的曲轴挠曲变形风险。活塞部分还原了活塞环槽、销座的结构细节,可直观展示气环密封燃烧室、油环刮除缸壁多余机油的功能位置。
在外形尺寸与安装边界层面,这套结构的整体轮廓按照小排量乘用车四缸发动机的核心尺寸比例构建,缸体长度方向覆盖四个气缸的中心距叠加尺寸,宽度方向预留了曲轴平衡块的旋转避让空间,高度方向涵盖活塞上止点到曲轴下沿的完整行程范围,可直接用于动力舱前期布置的边界校核:安装时曲轴主轴颈的同轴度公差需控制在0.02mm以内,连杆大端与曲柄销的配合间隙需保留0.03-0.06mm的热膨胀余量,活塞在上止点位置时顶面与缸盖燃烧室的压缩余隙需匹配设计压缩比要求,避免活塞碰撞气门的故障风险。
从设计思路的还原度来看,模型没有添加冗余的外围附件,将核心的运动机构完全裸露展示,既可以用于拆解学习曲柄连杆机构的运动逻辑,也能作为基础框架拓展进排气系统、配气机构、冷却润滑系统的附属结构,适配不同的教学演示、结构验证需求。对于刚接触动力结构设计的从业者来说,可通过这套模型直观理解往复式内燃机的核心运动原理,掌握活塞行程、曲柄半径、连杆长度三者的几何匹配关系,理解不同点火顺序对曲轴平衡、扭矩输出平顺性的影响;对于整车布置工程师来说,可直接提取模型的外轮廓边界,校核动力舱与副车架、悬置支架、周边附件的安装间隙,提前规避布置干涉问题。

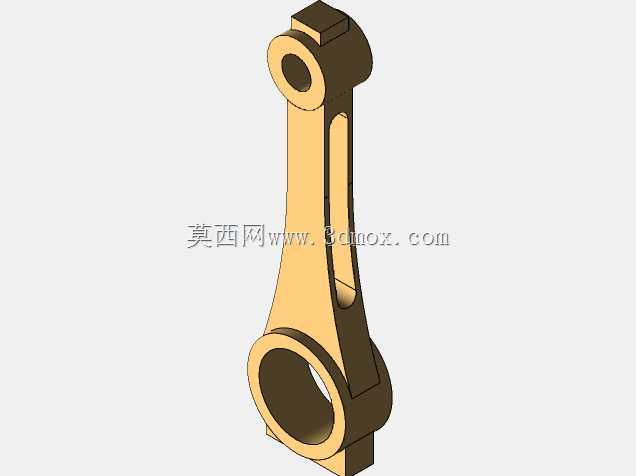

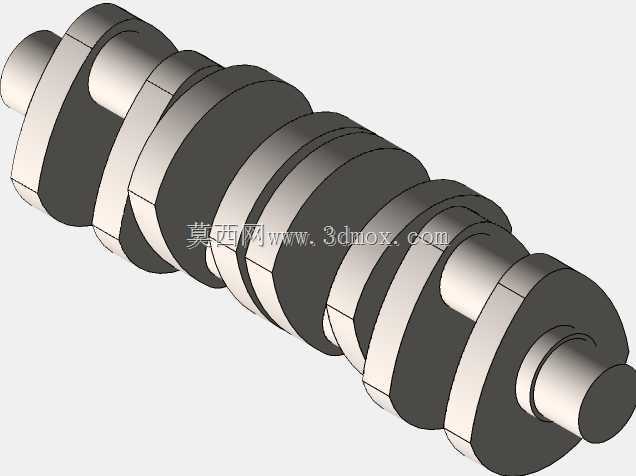

模型还还原了曲轴平衡块的结构设计,每个曲柄臂上的平衡块按照旋转惯性力与往复惯性力的平衡要求配置配重,抵消活塞连杆组高速往复运动产生的一阶、二阶惯性力,降低发动机运转时的整机振动,减少对悬置系统的载荷冲击。连杆的杆身采用了传统的工字形截面设计,在保证结构强度、刚度的前提下尽可能降低往复运动质量,减少惯性力带来的运转阻力,这也是小排量高速发动机连杆的主流设计形式,能兼顾高转速下的结构可靠性与轻量化需求。
