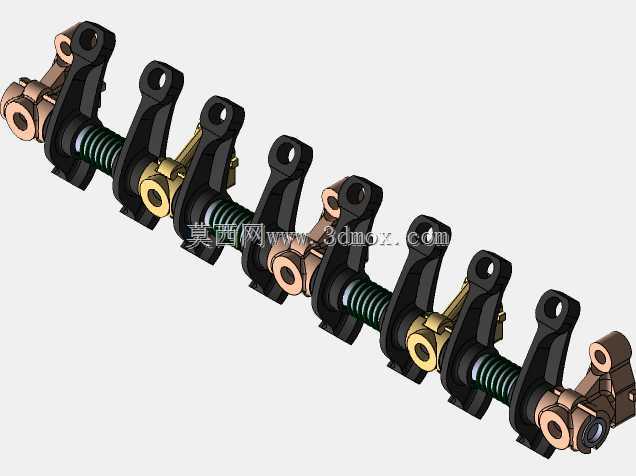

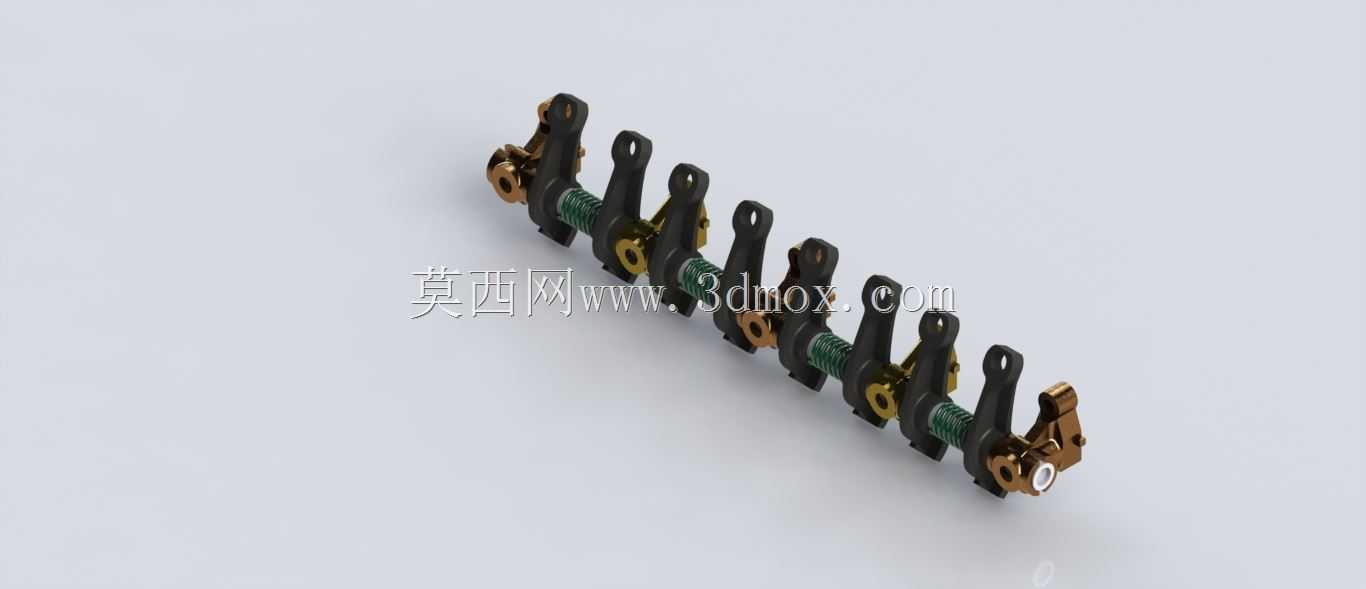

这套三维结构围绕直列四缸柴油机配气机构中的摇臂轴总成展开,核心不是单独一根光轴,而是把摇臂支承、摇臂摆动、弹簧定位、轴向限位和端部连接关系放在同一装配边界内表达。实际整机布置时,该组件通常安装在气缸盖上部或摇臂室内部,沿气缸列方向贯穿布置,轴线与曲轴轴线大体平行,位于进排气门之间或偏向气门桥一侧。凸轮轴通过挺柱、推杆或直接驱动摇臂后,摇臂以轴套或滚针轴承部位为回转中心,将凸轮升程转化为气门端的开启位移;气门关闭则依靠气门弹簧回位,摇臂轴在此过程中承担支承、导向和载荷传递作用。
从结构组成看,模型中多组摇臂按四缸发火顺序和进排气门位置依次排列,每个摇臂具有明确的摆动平面,避免相邻缸摇臂在运动过程中发生干涉。轴上设置弹簧、隔套、支承座和限位件,使各摇臂既能绕轴灵活转动,又能保持规定的轴向位置。端部连接件用于固定轴总成或接入相关辅助结构,装配后需要保证轴的周向定位可靠,防止工作中因气门冲击载荷造成转动或窜动。对于柴油机而言,配气机构长期承受高频接触应力和冲击载荷,摇臂轴与摇臂孔之间的配合、润滑通道以及表面硬度都会直接影响磨损寿命。
设计这类部件时,首先要从气门运动规律反推摇臂杠杆比。凸轮升程经过摇臂两端力臂比例转换后形成气门升程,杠杆比过大可能增加推杆和凸轮接触载荷,过小则无法满足气门开启面积和换气需求。摇臂轴直径不能只按静态强度确定,还要兼顾摇臂轮毂宽度、轴承比压、润滑油膜形成以及轴的弯曲刚度。轴径偏小会在多缸连续布置时产生挠曲,使各缸气门升程不一致;轴径过大则增加运动质量和布置高度,也会挤占摇臂室盖和喷油器周围空间。
外形尺寸方面,该总成的长度主要由四缸缸心距、摇臂数量、端部支承位置和限位结构决定。高度方向受摇臂臂长、气门弹簧上座、摇臂室盖内腔约束;宽度方向则要检查摇臂在最大升程位置时与气门桥、推杆、缸盖凸台和室盖加强筋的间隙。建模时应把摇臂从基圆位置到最大升程位置的摆动包络纳入干涉检查,尤其要关注摇臂侧向翻转、弹簧压缩并圈、端部锁紧件随装配公差偏移后的极限状态。安装边界上,摇臂轴支座与缸盖结合面需要控制平面度和定位关系,螺栓压紧顺序会影响轴孔同轴度;若轴采用分段支承,各支座孔的同轴度误差过大,会引起摇臂转动卡滞和局部偏磨。
工程应用中,该类组件常见于农用机械、工程机械、发电机组以及轻型载货车辆的四缸柴油机。不同用途对配气系统的侧重点不同:发电用柴油机更重视转速稳定和耐久,工程机械柴油机则频繁承受负荷波动,摇臂轴部位需要更强的抗冲击能力。结构设计时通常会在轴或支座内布置润滑油路,使压力油到达摇臂衬套、摇臂与气门接触端以及推杆球窝位置。油路孔的方向、孔径和封堵方式必须在三维数模中完整表达,否则加工后容易出现润滑不足或工艺孔泄漏。
建模处理上,摇臂本体应保留加强筋、减重孔、衬套压装区和接触端轮廓,不宜简化成单一实体;弹簧需按有效圈数、支承圈和压缩状态建立,以便检查相邻零件间隙;轴上隔套、调整螺钉、锁紧螺母、端部挡块等小件虽然尺寸不大,却决定了装配顺序和维修可达性。对于结构评审而言,单独观察静止装配体并不充分,应结合曲轴转角或凸轮升程表建立摇臂摆动角度,核对气门全开时摇臂与弹簧座之间的安全间隙,以及气门关闭状态下调整螺钉与推杆、阀桥之间的接触位置。通过这种方式,三维模型不仅用于外观展示,更能服务于缸盖布置校核、配气机构运动分析、润滑工艺确认和样机装配指导。
