气动回路雾化注油润滑器结构设计

　　在车间自动化产线的气源末端，气动扳手、气动砂轮机、气缸、气控阀这类执行元件长期高频动作，若压缩空气中缺少稳定油雾，运动副会很快出现干摩擦、密封圈磨损、阀芯卡滞等问题。这款润滑器正是布置在过滤器、调压阀之后的气源处理单元，用于把润滑油雾化并随压缩空气送入下游管路，为气动工具和气动元件内部的滑动、转动部件提供持续润滑。

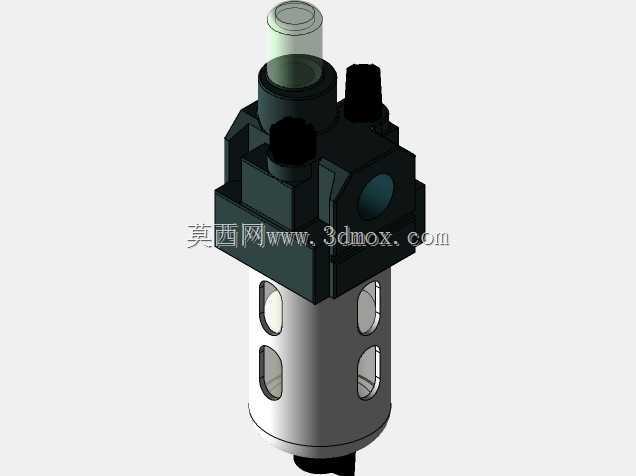

　　从现场布置看，它通常采用竖直安装方式，下部透明储油杯承担存油与油位观察功能，杯体上的长圆形观察窗可直接看到剩余油量，避免设备在缺油状态下长期运行。上部黑色阀体集成进气、出气、滴油观察、油量调节和注油结构，顶部透明罩用于观察油滴状态，侧面旋钮或调节杆用于改变滴油量，侧部接口则用于补油或连接控制气路。建模时需要把储油杯、阀体、调节旋钮、观察罩、连接螺纹和密封配合面分别拆件表达，尤其要保留杯体与阀体之间的装配间隙、密封圈位置以及观察窗的通透关系，这样在干涉检查和装配演示时才能还原真实维护状态。

　　功能实现上，压缩空气流经阀体时形成压差，润滑油从储油杯经导油管被抽吸至滴油部位，再被气流击碎成细小油雾。油雾随管道输送到气缸、气马达、气动扳手机具内部，在活塞、叶片、轴承、密封件表面形成薄油膜。油量不能简单按越大越好处理：给油过多会造成排气带油、工件污染、密封圈溶胀；给油过少则起不到润滑作用。因此结构设计中必须保留可调滴油机构和可视滴油通道，使调试人员能够根据气动工具排量、管路长度和动作频率调整供油速率。

　　外形与安装边界方面，这类元件多与气源处理三联件或两联件组合使用，轴向高度决定了它在设备侧板、护罩内的占用空间，下部杯体需要预留拆卸和补油空间，不能被机架横梁或电气线槽贴死。阀体两侧接口要与标准气动管路方向一致，安装时应保证气流方向与壳体标识相符，储油杯保持垂直，避免油面倾斜导致吸油口暴露。若布置在移动设备或振动较大的工位上，还需考虑杯体防护罩、安装支架刚度以及接头处防松，防止长期振动造成松动或裂纹。

　　从三维结构审查角度看，模型的重点不在复杂曲面，而在气动元件常见的工程细节：接口同轴度、旋钮操作空间、油杯可视区域、密封件压缩量、模块拼接定位面以及维护时的拆装路径。上部阀体的多边形外形既提供扳手受力面，也增强与相邻过滤、调压模块的组合定位；下部圆筒杯体通过多段观察窗兼顾强度与可视性；顶部凸起的观察罩和调节件则要求在密集阀岛布局中保留手指操作空间。

　　实际选型时，还要结合下游气动工具的耗气量、管路内径、工作压力和润滑油黏度确定通径规格。模型中呈现的接口、杯体容量和阀体宽度，可直接用于设备气源柜布局、护罩开孔、管路走向校核以及维护空间评估。对结构设计人员来说，把这类元件按真实装配关系建清楚，比单纯外观复刻更有价值：它能帮助团队在设计阶段发现油杯无法拆下、调节旋钮被遮挡、管路接头与支架干涉、观察窗朝向不可见等现场问题，从而减少装机后的返工。
