多层可折叠置物收纳架结构设计

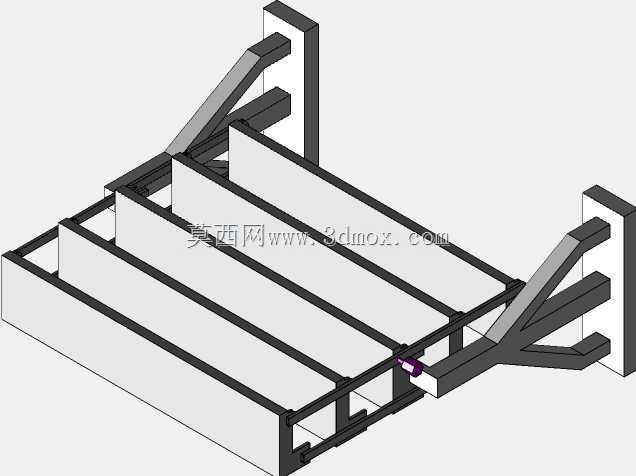

　　在车间临时物料周转、展会样品陈列、户外临时作业点位的物料摆放场景里，固定焊接的多层置物架往往存在转运占空间、进场通道狭窄无法整体搬运、临时点位撤场后收纳困难的痛点，这款可折叠多层置物架的结构设计，正是针对这类非固定长期布设的置物需求展开。从实际使用逻辑来看，常规固定式五层置物架在空架返程运输时，框架内部的全部竖向空间都被空置浪费，单车次可转运的空架数量不足折叠结构的三分之一，而这款折叠架在收拢状态下，两侧的支撑腿可以绕铰接点位向架体平面方向回转，所有层板随支撑结构同步收合，整体收拢后厚度仅为展开状态的十分之一左右，不管是用平板货车批量转运，还是在仓库边角竖向靠放存储，都不会占用过多冗余空间。展开使用时，

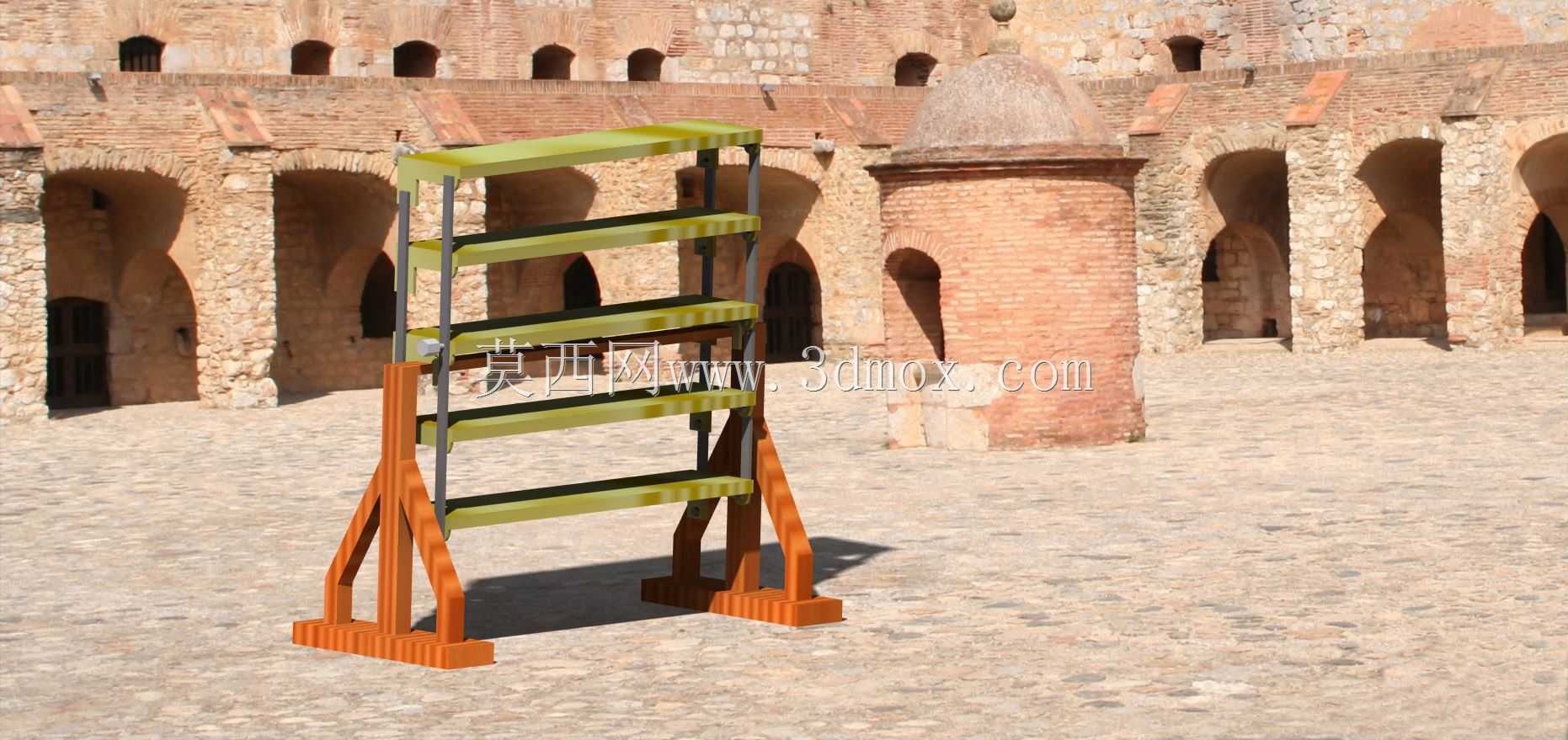

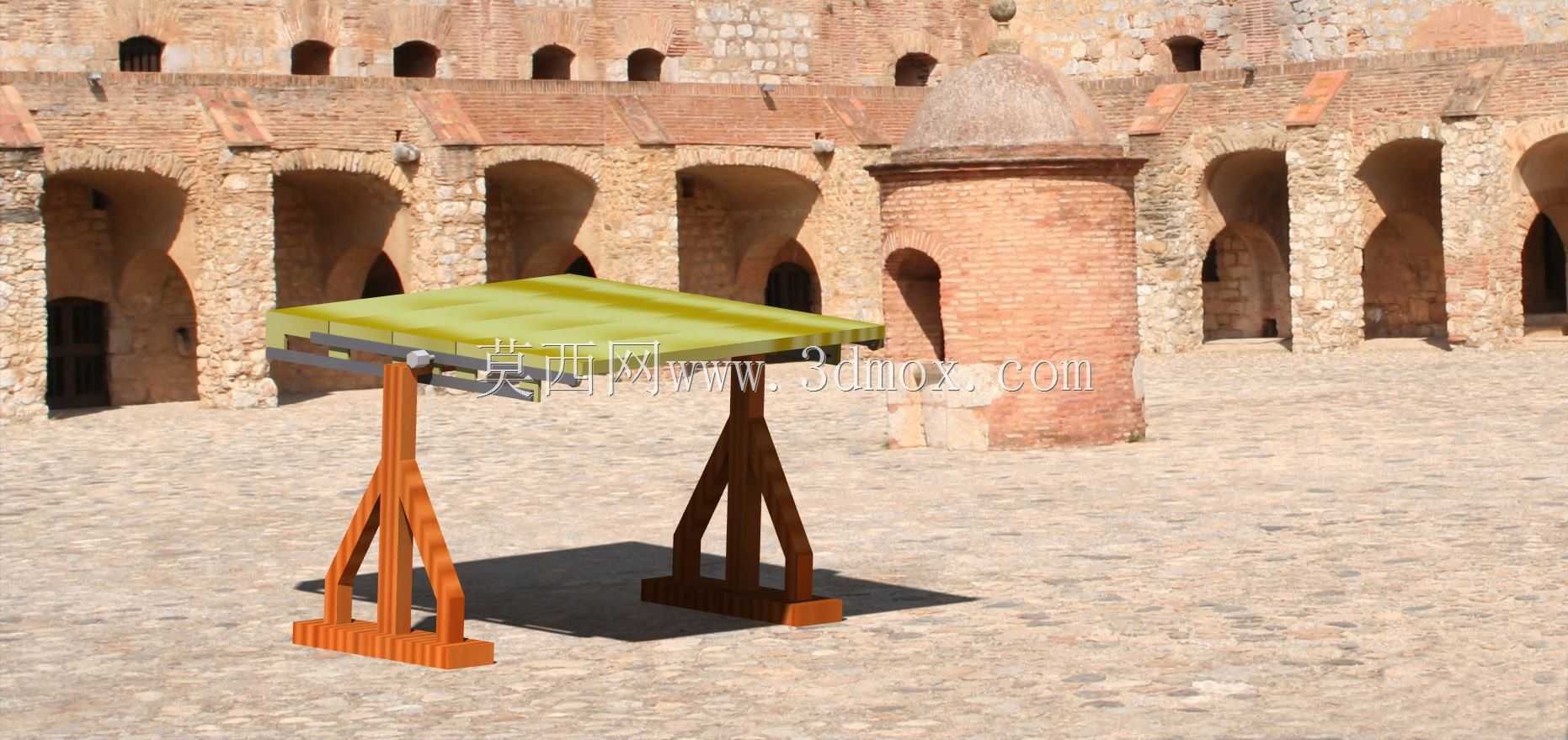

　　两侧的A型支撑腿落地后形成稳定的梯形支撑基面，支腿底部的加宽落地脚板直接和地面接触，不需要额外打膨胀螺栓固定，在水泥地坪、砖石广场地面、临时铺设的地毯展台上都可以直接布设，脚板的接触面积经过加宽处理，即使架体上放置偏重的工装零件、盒装样品或者工具耗材，单位面积对地压强也足够低，不会压坏临时场地的铺装面层。层板部分采用长条平板式结构，五层置物平面沿竖向等距排布，层间净空高度可以满足绝大多数常规尺寸工件、包装盒、工具包的取放需求，不需要弯腰或者抬手过高就可以完成每层物品的存取；层板和两侧支撑立柱之间采用铰接联动结构，当操作人员将两侧支腿向外拉开到工作角度时，所有层板会在联动杆件的约束下自动保持水平状态，不需要逐层翻折、逐个锁固，单人即可在十几秒内完成整架的展开布设，撤收时只需要解除支腿的定位约束，向内推合两侧支腿，整架就可以同步收拢，不需要拆解任何零部件，也不会出现零散零件丢失的问题。支撑立柱和斜向支腿之间设置了到位定位结构，当支腿展开到设计角度后，定位面会互相贴合限位，避免架体在承重时支腿意外向内收拢，这个限位结构不需要额外插拔销件，依靠杆件的几何死点位置承载，即使架体满载晃动，限位面也会持续保持压紧状态，可靠性远高于需要人工操作的插销锁结构。从安装边界尺寸来看，展开状态下整架的占地面积控制在小型作业点位可容纳的范围内，长度方向适配标准托盘的短边尺寸，宽度方向留出足够的置物深度，竖向总高度符合普通人站立操作的取放高度，

　　不需要踩踏梯子就可以拿到最上层的物品；收拢状态下整架呈扁平长条状，可以直接塞入普通厢式货车的侧边缝隙，也可以平放在货架底层存储，多台叠放时也不会因为外形不规则出现滑移。在结构选材的思路上，支撑框架部分采用型材焊接或者拼装成型，铰接点位的销轴承受反复折叠的回转载荷，设计时预留了足够的抗剪切余量，即使每天展开收拢一次，铰接位的磨损量也可以满足长期使用要求；层板部分采用轻质高强的板材或者型材拼接，在保证每层承重能力的前提下尽可能降低架体自重，单人就可以单手拖动整架转移位置，不需要额外借助叉车或者吊具。和常见的折叠桌、单层折叠工作台不同，这款多层折叠置物架把联动折叠的逻辑延伸到了全部五层置物平面，不需要在展开后额外安装层板，

　　也不需要在收拢时逐个拆卸层板，操作流程非常简洁，既可以在生产车间作为临时的在制品暂存架，在产线换型时快速展开摆放待装配的零件，换型完成后收拢腾出作业空间；也可以在展会现场作为产品陈列架，进场时通过狭窄的消防通道和电梯，到位后快速展开布设，撤展时快速收拢转运；还可以在户外检修作业时作为工具架，摆放检修用的量具、备件和耗材，在不平整的户外地面上，A型支腿也可以自适应小范围的地面高差，不需要额外垫平就可以保持架体稳定。设计过程中针对折叠联动的杆件轨迹做了完整的运动校核，确认在整个展开和收拢的行程中，所有杆件之间不存在运动干涉，层板在回转过程中不会和支撑腿发生碰撞，铰接点的转动行程预留了足够的间隙，即使型材存在小范围的制作公差，也不会出现卡滞无法折叠的问题；同时针对满载工况做了受力验算，每层加载额定承重时，层板的最大挠度控制在允许范围内，不会出现层板中部明显下垂的情况，支撑腿的压杆稳定性也满足安全系数要求，不会出现失稳弯折的风险。
