带定子冷却结构的圆筒型电机

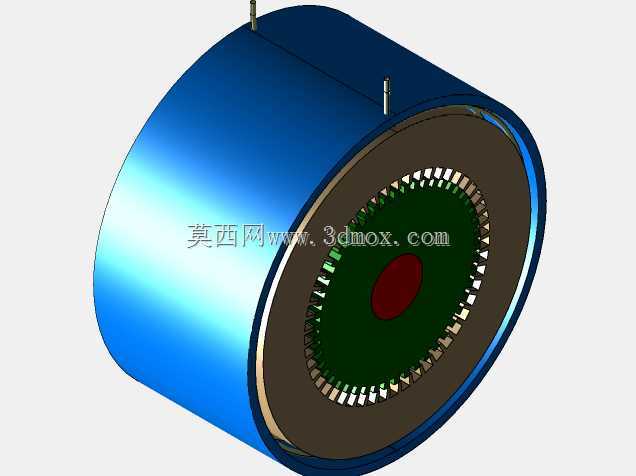

　　该模型呈现的是一台采用圆筒式机座布局的电机本体，重点表达定子侧冷却结构、内部绕组排布以及端部安装边界，适合用于传动设备方案布置、电机结构校核、散热路径分析和教学演示。整机外形以圆柱机座为主体，轴向长度与径向直径比例紧凑，外圆面作为主要安装和散热界面，可嵌入设备机架、泵组、风机、输送装置或小型工业传动单元中使用。模型端面剖开后能够看到定子铁心、槽内绕组、中心轴孔区域以及机座内壁之间的配合关系，便于理解电能转换过程中固定部件与旋转部件的空间划分。

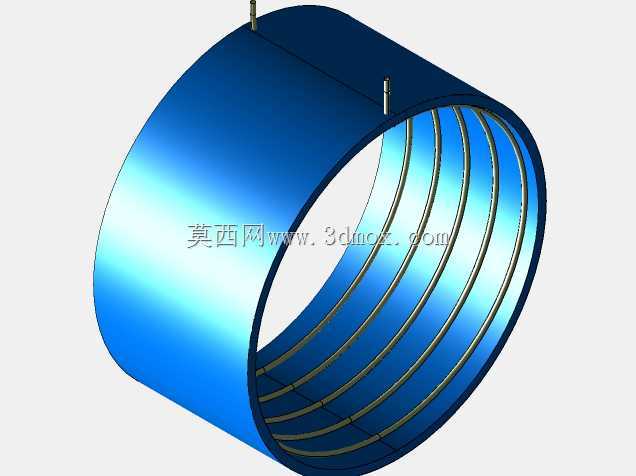

　　从实际用途看，这类结构面向连续运行工况，电机在负载工作时定子绕组和铁心会产生热量，若热量长期积聚，会引起绕组温升升高、绝缘寿命下降，并影响输出转矩稳定性。模型在机座外侧设置了冷却相关接口，顶部可见两个接管特征，可作为冷却介质进出通道使用。冷却介质沿机座内部或环绕定子的流道流动时，能够把定子铁轭和绕组附近的热量带走，使热量不必完全依赖外表面自然散发。相比普通肋片风冷机座，这种方式在封闭空间、低速大扭矩设备或环境通风较差的场合更有优势，设备布置时也能减少对外部风道的依赖。

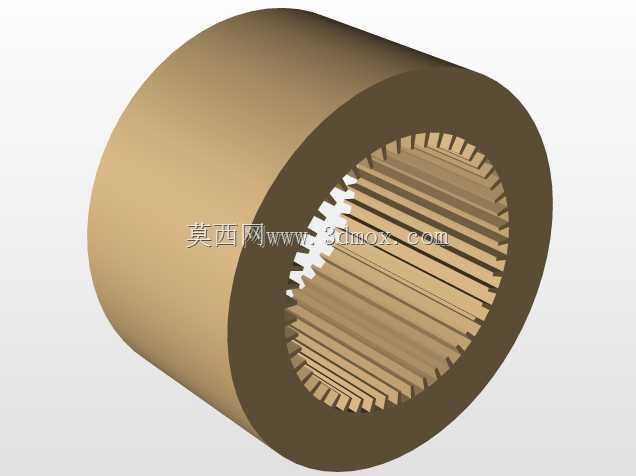

　　结构设计上，外层圆筒机座承担支承、防护和换热三重作用。机座内壁需要与定子铁心外圆保持可靠配合，过盈量或定位结构不足会造成铁心松动，过紧则可能引起装配应力和铁心变形。定子冲片叠压后形成带齿槽的环形铁心，齿部朝向内侧气隙，槽部用于安放绕组。模型中端面密集排列的齿槽特征清晰反映了定子槽形分布，绕组端部在槽口内侧形成规则环形区域，设计时需要控制端部伸出长度，既保证线圈绝缘距离，又避免端部与端盖、转子或内部支撑件发生干涉。

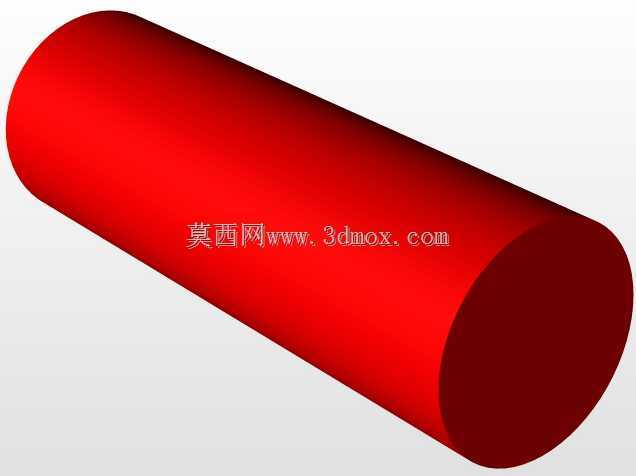

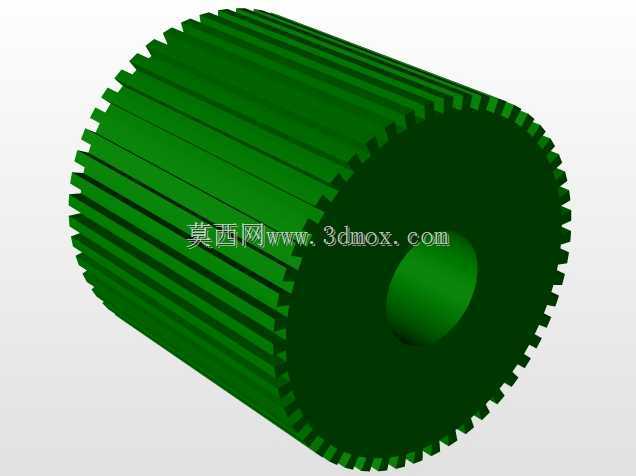

　　中心红色区域对应转轴或转子装配空间，周围绿色环形部分表达定子绕组及端部绝缘范围。转子与定子之间必须保留均匀气隙，气隙过小会增加扫膛风险，过大则会降低磁耦合效率并增大励磁电流。三维建模时应特别关注同轴度、端面跳动和轴承支承跨距，这些因素直接决定电机运行时的振动、噪声和磁拉力平衡。对于带冷却结构的电机，还需要同时校核热变形：机座温度场不均匀时，圆筒部件可能产生径向或轴向膨胀，若定位约束不合理，会把附加应力传递到定子铁心和轴承位。

　　外形尺寸与安装边界方面，圆柱外圆是设备布局中的主要包络面，选型或集成时应在机座周围预留维护空间，尤其是顶部冷却接口位置，需要保证管路接头、软管弯折半径和装拆工具的操作空间。轴向两端应留出端盖、轴承、接线或检测元件的位置，不能只按筒体长度进行紧凑布置。冷却接口的方向、高度和管径会影响外部管路走向，若设备整体需要频繁移动或检修，接管位置应避免与机架横梁、防护罩发生冲突。底脚或法兰安装形式虽未在当前视图中完整展开，但圆筒机座通常需要通过抱箍、支座、法兰或焊接支架固定，配合面应具备足够刚度，防止电机运行时因支承变形导致气隙不均。

　　建模思路上，该作品把外观机座、冷却接口、定子齿槽和内部绕组区域放在同一装配关系中表达，既能展示外部接管，又能通过剖视视角呈现内部功能层次。结构设计人员可据此检查定子外径与机座内腔的配合、绕组端部与转子边界的安全距离、冷却通道与热源的贴近程度，以及整机在设备舱内的占用范围。对于三维建模从业者，该类模型的关键不在于复杂曲面，而在于环形阵列、同轴约束、叠片铁心表达、绕组端部简化和接口位置准确性。若后续进入工程细化，还可在此基础上补充端盖、轴承、转子铁心、永磁体或导条、密封件、接线盒及温度检测元件，使模型进一步服务于装配校核、热仿真和维护工艺编制。
