九引脚直插集成电路电源组件塑封结构

　　这套九引脚单列直插式塑封电源组件，面向工业控制板、电源管理模块、传感信号调理板以及小功率驱动背板的板级装配场景，在做整机结构堆叠、PCB开孔校核、焊装工装设计以及整机布线干涉检查时，能够直接提供完整的实体外形参考。不同于仅标注平面封装尺寸的二维规格书，该三维结构把塑封本体的轮廓、引脚排布、安装孔位以及不同引脚长度的差异全部还原，结构工程师在布局阶段就能判断器件与周边电容、散热片、接线端子之间的净空是否充足，避免后期打样后出现元件顶壳、引脚弯折干涉或者波峰焊卡料的问题。

　　器件本体采用单侧出脚的单列直插布局，九根引脚沿塑封壳体底边等距排列，引脚为细长直插形态，适配常规通孔焊接工艺，既可以走手工插件后过波峰焊的批量产线，也能在小批量样机阶段完成手工焊装。塑封壳体顶部预留了对应PCB安装的中心固定孔，孔位处于器件本体的居中区域，装配时可以通过定位柱或者固定件将器件与电路板形成辅助定位，一方面在插件过炉时限制器件浮高，另一方面在振动较强的工业设备内降低引脚长期受交变应力引发虚焊、断脚的风险。

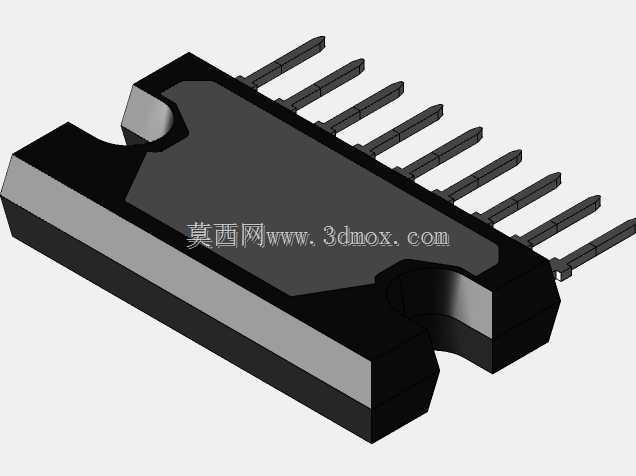

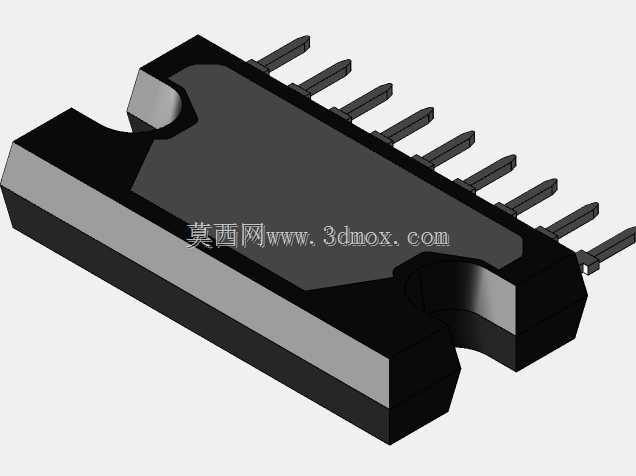

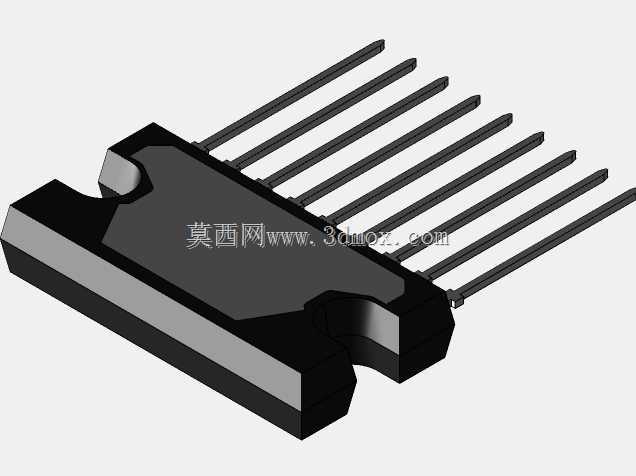

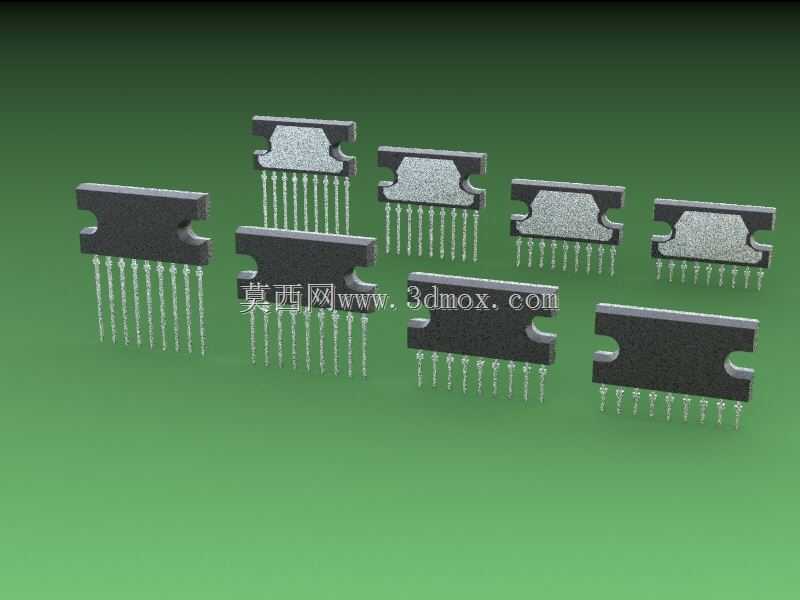

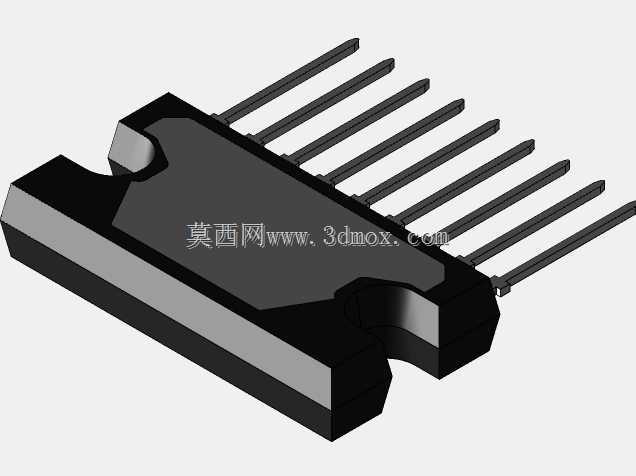

　　实际选型应用里，同一款封装往往需要适配不同板厚、不同堆叠高度的装配需求，因此这套结构覆盖了四种常用引脚长度规格，分别对应8mm、10mm、15mm、20mm的引脚伸出尺寸。短引脚版本适合薄板贴装后引脚穿板长度较短的场景，焊接后剪脚工作量小，板底凸出高度低，适合设备内部板卡间距紧凑、底壳离板间隙小的整机；长引脚版本则可以适配加厚电路板、板底加装绝缘垫或者需要在焊接面叠加接线母座的场景，引脚穿板后保留足够焊锡浸润长度，同时也能在器件与板面之间留出空隙，为电源类工作时的自然散热预留空气流通通道。

　　建模过程中首先以塑封本体的外部轮廓为基准，还原壳体两侧的定位缺口与顶面成型特征，这类缺口并非随意的造型，在自动插件机的供料轨道上，它可以作为极性识别与方向防呆的结构，配合引脚排布顺序，从机械结构上杜绝插件方向反向的低级装配错误。引脚部分按照标准单列直插间距排布，每根引脚的截面尺寸、伸出长度、根部与塑封体的衔接过渡都按照实际成型状态制作，没有出现引脚与本体穿插、间距错位这类会干扰干涉检查的建模错误。不同长度规格的器件可以在装配环境里直接切换调用，工程师不需要反复对照规格书修改拉伸尺寸，就能快速验证不同选型下板底的剩余空间。

　　从安装边界来看，器件在PCB上的占用区域分为塑封本体投影区、引脚焊盘区以及顶部固定孔的加工区三部分。布局时本体两侧需要预留出自动插件机夹爪的取放空间，引脚伸出板面的长度要结合板厚计算穿板后的剩余量，过长会触碰板底的绝缘片或者金属壳体，过短则会导致焊锡无法完全包裹引脚形成可靠焊点。顶部中心孔的位置要避开PCB内层的走线路径，固定孔周边的焊盘与走线需要做避让处理，防止安装紧固件时压伤线路。对于需要水平卧装的使用场景，该系列也有对应水平版本的结构可以配合选型，卧装状态下器件整体高度更低，适合超薄壳体的仪器仪表内部装配，此时引脚需要预先成型弯折，三维结构也能辅助判断弯折后本体与板面的贴合间隙。

　　在整机热设计层面，电源类集成组件工作时会产生持续温升，直插引脚本身也是热量传导到电路板铜箔的路径，不同引脚长度会改变器件本体离板的高度，进而影响本体底部空气对流的空间。在密闭仪表外壳内，选用稍长的引脚让本体离板间隙增大，能让自然对流的空气从器件下方流过，降低局部积热；而在开放机架的控制板上，短引脚版本可以缩短导热路径，让热量更快通过焊盘传递到板内铺铜区均衡散热。结构设计阶段调用这套模型，就能在数模里直接测量不同选型下的离板高度，结合整机风道走向提前判断散热裕度，不用等实物样机测温后再返工调整封装选型。
