TO92扁平引脚水平弯封装电子元件

　　在电路板结构设计与整机装配环节，直插式半导体元件的引脚成型状态直接决定了板面布局密度、波峰焊过炉稳定性以及后期维修拆装的便利性。这套模型还原的是TO-92封装本体搭配水平弯折成型引脚的实物状态，对应量产车间里常见的卧式贴板安装三极管、霍尔元件、小功率稳压管与三端传感器类器件。

　　从实际产线场景看，常规直插TO-92元件引脚为竖直向下形态，插件后元件本体悬空立于PCB板面上方，本体底部与铜箔面之间留有数毫米间隙。当整机内部轴向空间紧张，比如薄型控制盒、手持式检测仪表、堆叠式电源模组这类外壳内腔高度受限的设备，就无法容纳竖直立装的元件高度。此时将三根引脚从本体根部引出后先水平延伸一段距离，再向下90度弯折插入焊盘孔，元件本体便可平贴在PCB板面之上，整体占用的Z向高度仅为封装本体自身厚度，大幅压缩了板上组件的竖向堆叠尺寸。

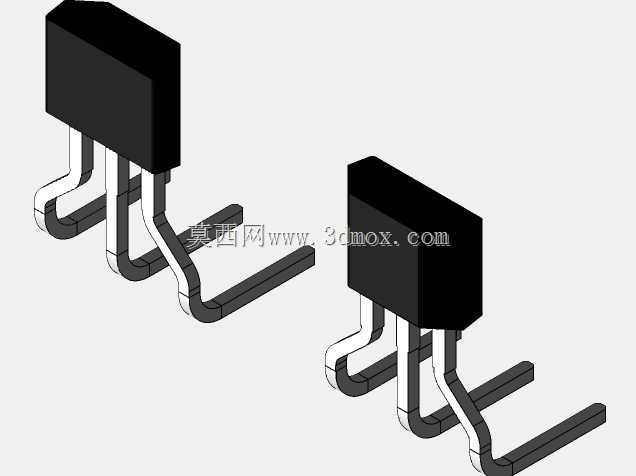

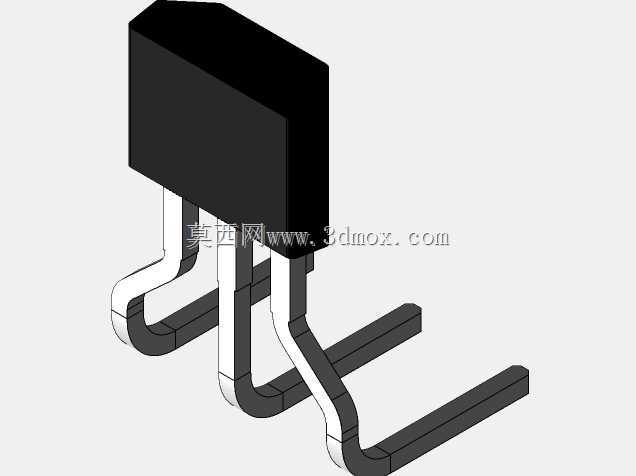

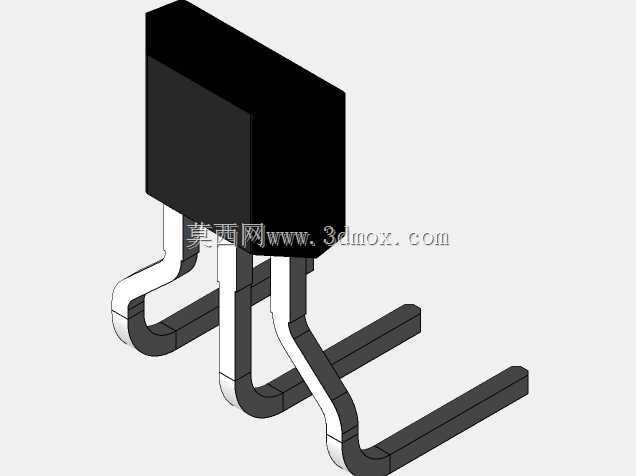

　　建模过程中首先还原了TO-92标准封装的黑色环氧塑封本体：本体为近似长方体的注塑成型结构，端部带有半圆弧形收边，表面无额外定位特征，三根平行引脚从本体同一侧端面等间距引出。引脚部分按照水平弯工艺的真实成型轨迹构建：从塑封体伸出后先沿平行于PCB板面的方向水平走段，水平段长度依据常规贴板安装规范设定，保证本体底面完全落在板面支撑区域内，不会出现本体边缘悬空、过炉时受热风冲击晃动的问题；水平段末端再垂直向下弯折，竖直段长度匹配PCB板厚与波峰焊引脚伸出量要求，插装后引脚穿过焊盘孔在板背露出1.5至2毫米，满足焊锡浸润形成合格焊点的工艺要求。

　　安装边界方面，该成型状态元件的焊盘孔位间距与标准直插TO-92完全一致，PCB设计时无需改动原有封装库坐标，仅需在元件库中将本体放置位置从竖直立装调整为水平卧放即可。水平延伸的引脚会在板面占用额外的横向布局空间，布线时需要在引脚水平段下方避开走顶层信号线，防止引脚与铜箔发生短路；相邻同类型卧装元件之间要预留足够间隙，避免塑封本体互相干涉，同时留给自动插件机或人工整形工装的操作空间。

　　这类引脚成型方式在传感器类板卡中应用尤为普遍：霍尔转速传感器、线性霍尔位置检测元件采用卧装后，元件感应面可以平行贴近被测磁钢的运动轨迹，相比竖直立装的姿态，感应距离更稳定，检测信号的一致性更好。小功率三极管卧装后，塑封本体底面贴靠PCB板面，工作时产生的热量可以通过引脚传导至焊盘铜箔，再借助PCB板材散热，相比悬空立装的散热路径更短，小电流工况下元件温升更低。

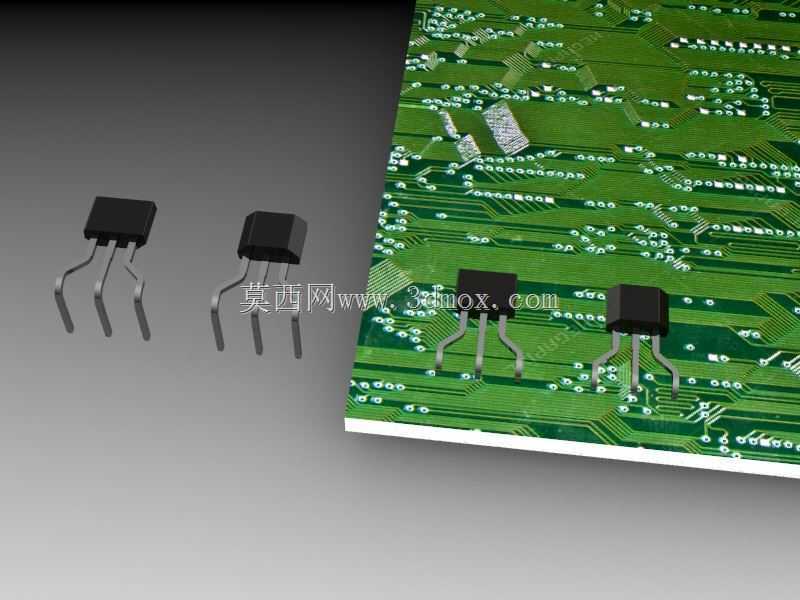

　　模型同时呈现了元件插装在绿色PCB板上的装配效果，板面可见布线铜箔、周边贴片元件与焊盘纹理，能够直观验证卧装元件与周边贴片电容、电阻、接插件之间的空间间隙，在结构评审阶段即可排查出元件高度干涉、引脚与相邻走线距离不足等隐性问题。引脚弯折处做了圆滑过渡处理，还原实际冲压整形工艺的圆角特征，避免建模时出现直角折弯导致的应力集中假象，符合真实元件引脚弯折后不会断裂、镀层无破损的工艺特性。对于需要做抗震设计的车载、工业控制板卡，卧贴形态的元件重心更低，引脚水平段还能起到一定缓冲形变作用，设备受振动冲击时元件引脚承受的交变应力更小，焊点脱裂的失效概率显著降低。
